58

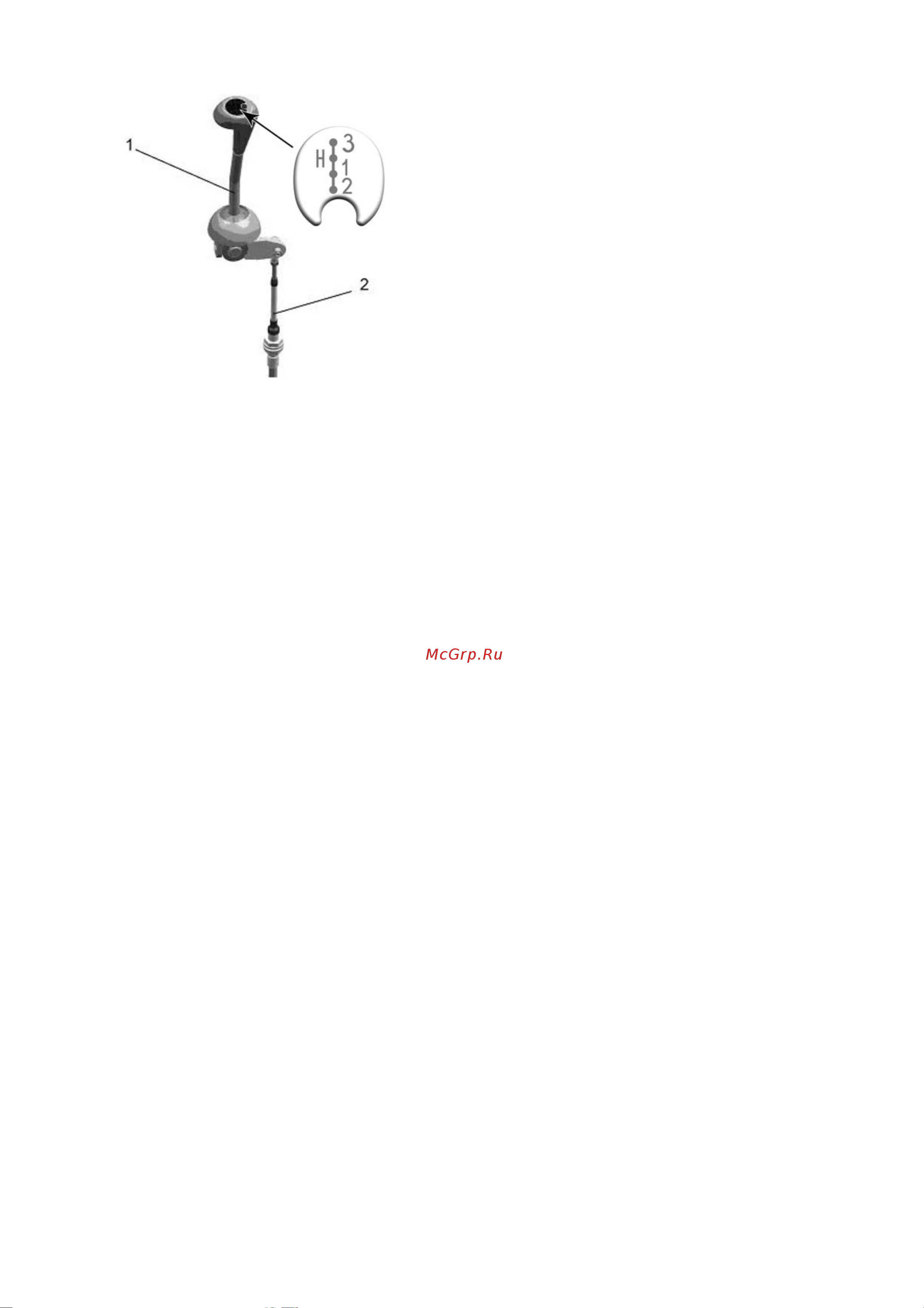

1- рычаг; 2 – трос дистанционного управления
Рисунок 4.7.1 – Рычаг управления ко-
робкой диапазонов
4.2.4 Пульт управления ПУ-142-01
Пульт управления ПУ-142-01 (ри-
сунок 4.8, далее – ПУ) предназначен
для дистанционного управления рабо-
чими органами комбайна в ручном и
автоматизированном режиме. Во время
работы ПУ в автоматическом режиме
на табло позиция 13 рисунок 4.8
формируется индекс "А", в ручном
режиме – индекс "Р". Выбор режима
работы осуществляется выключателем
автоматического режима работы
пульта управления ПУ-142-01 на
пульте управления (позиция 6 рисунок
4.3). Включение ПУ-142-01 происходит
после нажатия до фиксации кнопки
включения электрогидравлики (пози-
ция 4 рисунок 4.3). Отключения ПУ-
142-01 происходит выключения кноп-
ки. При отсутствии необходимости
управления рабочими органами ком-
байна (при перегонах, транспортиро-
вании и ремонте) рекомендуется вы-
ключать кнопку включения электро-
гидравлики.
Для обеспечения корректной ра-
боты ПУ каждый раз при включении
«массы» комбайна 6 (рисунок 4.2) ав-
томатически включается режим само-
тестирования ПУ. В этом режиме ПУ
осуществляет внутренний контроль ра-
ботоспособности как автоматического,
так и ручного режимов управления,
при этом все сигналы управления агре-
гатами блокируются, а на ПУ непре-
рывно подсвечивается пиктограмма
«Контроль исправности».
При положительном результате
контроля подсветка пиктограммы
«Контроль исправности» прекращает-
ся. При отрицательном результате кон-
троля непрерывная подсветка пикто-
граммы «Контроль исправности» сме-
няется на мигающую подсветку, при
этом управление рабочими органами
комбайна в автоматическом режиме
блокируется, а на цифровом табло ПУ
высвечивается условный номер отказа
в соответствии с таблицей отказов и
состояний (таблица 4.1).
Нажатие любой кнопки сопро-
вождается мерцанием светодиодного
индикатора «НОРМА» - это свидетель-
ствует о том, что ПУ формирует соот-
ветствующий сигнал для включения
