72
10
30
27
3
4
5
6 7
режим «ДИАГНОСТИКА» – отобра-
жение на экране всех параметров систем
комбайна;
режим «МЕНЮ» – отображение дополни-
тельной информаци, необходимой в про-
цессе эксплуатации комбайна.
Переключение режимов отобра-
жения информации «ДВИЖЕНИЕ»,
«КОМБАЙНИРОВАНИЕ», «ДИАГНОСТИ-
КА» осуществляется нажатием кнопок
вверх, вниз. Вход в режим «МЕНЮ» осу-
ществляется нажатием кнопки «МЕНЮ»
на лицевой стороне ПИ в режиме «ДВИ-
ЖЕНИЕ» или «КОМБАЙНИРОВАНИЕ».
4.3.7.1 Режим «ДВИЖЕНИЕ»
Режим «ДВИЖЕНИЕ» (рисунок
4.12) предназначен для отображения
параметров движения, моторно-силовой
установки, топливной, гидравлической и
электрической систем.
Вход в режим «ДВИЖЕНИЕ» осу-
ществляется двумя способами:
- автоматически при включении
ПИ при отсутствии отказов или неис-
правностей.
- выбор посредством нажатия
кнопок.

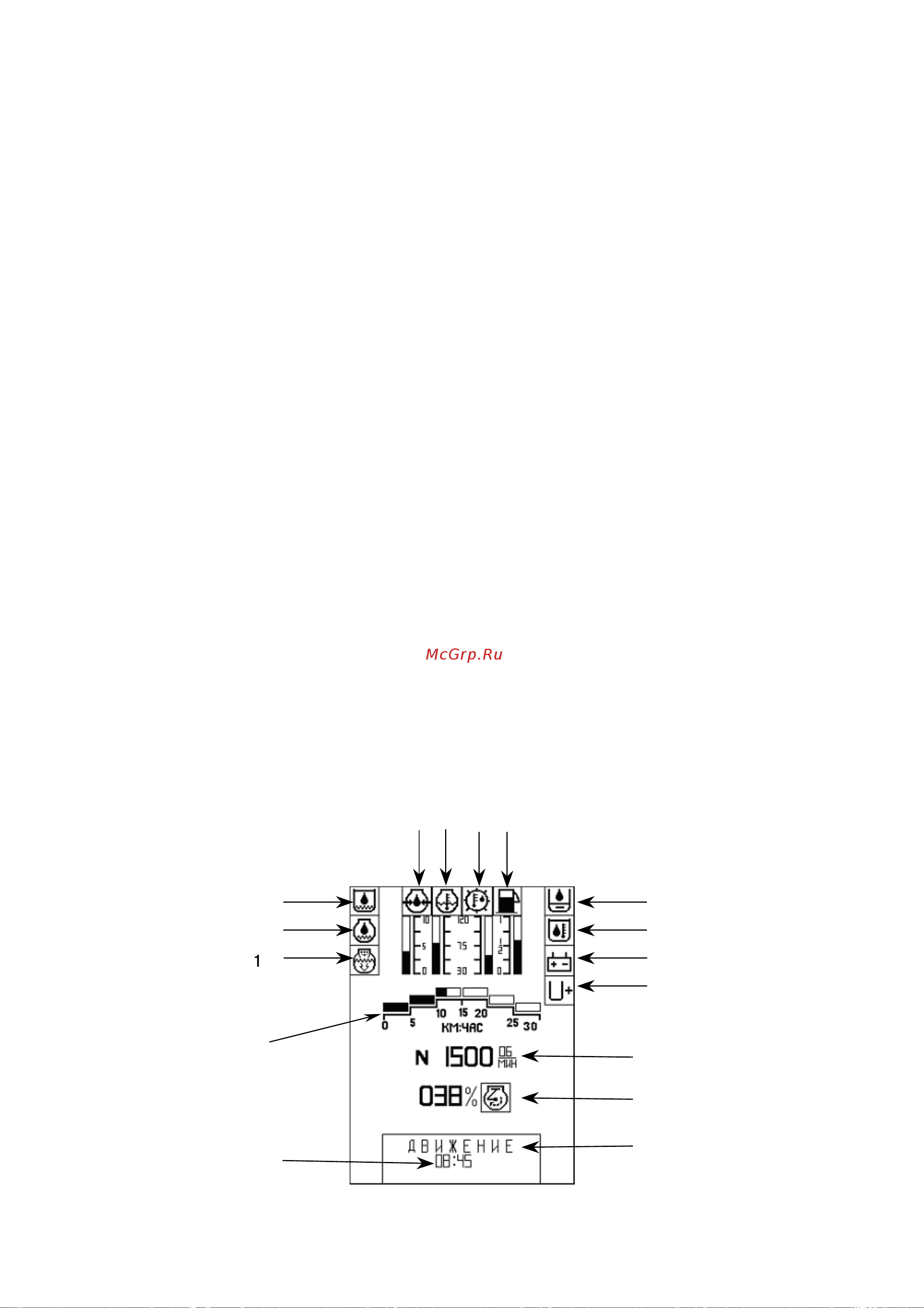

Рисунок 4.12.-.Изображение экрана в режиме «ДВИЖЕНИЕ»
8
9
26
11
Название режима
8
Время
–
чч:мм
1
2
