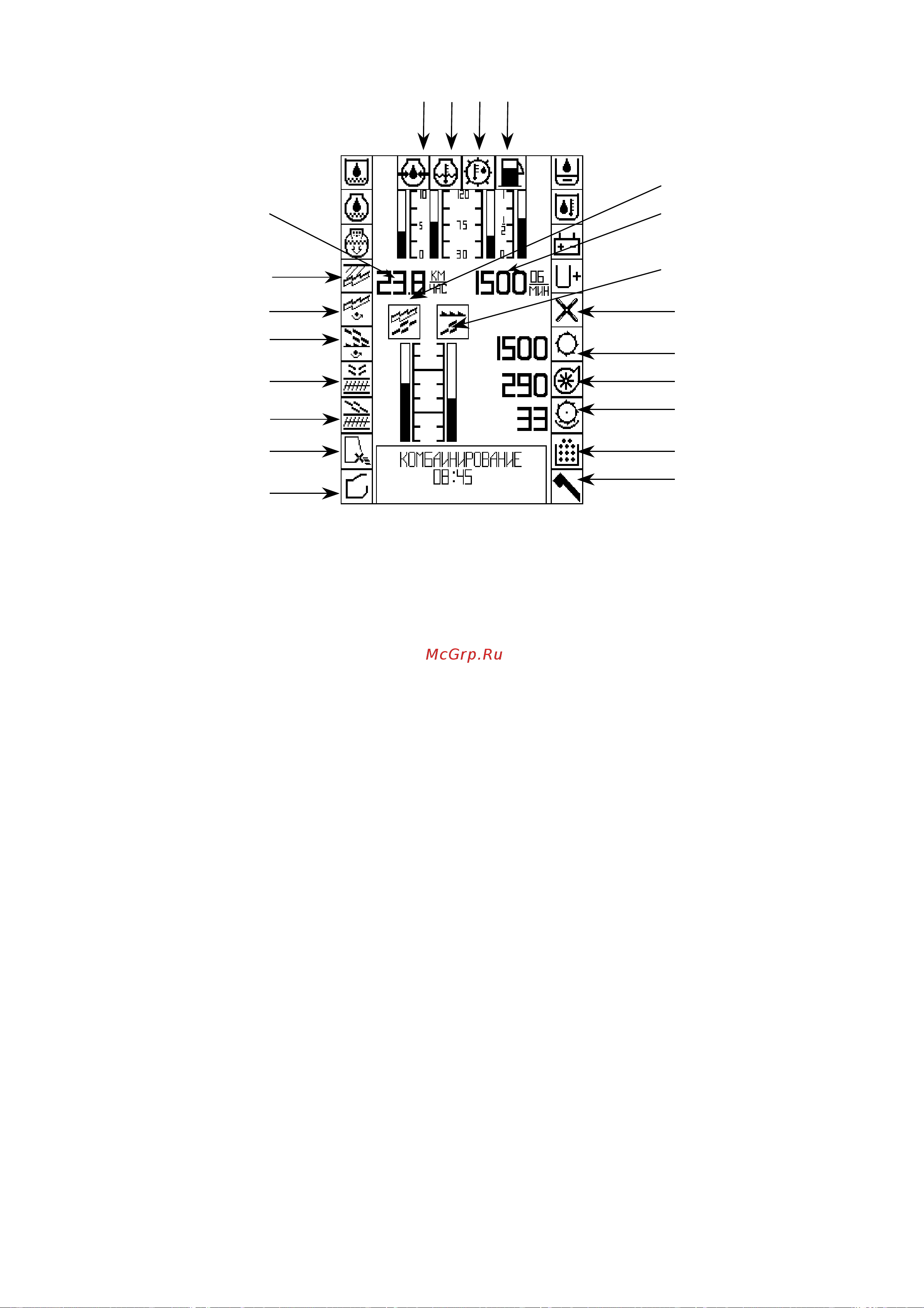

Рисунок 4.13 – Изображение экрана в режиме «КОМБАЙНИРОВАНИЕ»
На экране постоянно отображается в виде линейных шкал параметры сигна-
лов и пиктограммы:
4-Давление масла в системе смазки двигателя (кг/см
2
);
5-Температура охлаждающей жидкости двигателя (
о
С);
6-Температура масла в гидростатической трансмиссии (
о
С);
7-Уровень топлива в баке;
25 – Потери за очисткой;
24 – Потери за соломотрясом.
На экране постоянно отображаются в виде цифровых значений сле-
дующие параметры и пиктограммы:
27 - Скорость движения (км/час);
26 – Частота вращения коленчатого вала двигателя (об/мин);
13 – Частота вращения барабана молотильного (об/мин);
14 – Частота вращения вентилятора очистки (об/мин);
15 – Зазор между барабаном и декой на выходе (мм).
При выходе значений параметров за допустимые пределы пиктограммы, ус-
ловно обозначающие данную цепь, отображаются миганием, формируется звуковое
и речевое оповещение, а также на лицевой части ПИ подсвечиваются пиктограммы
27
24
17
13
14
15
1
6
3
7
25
26
2
2
21
2
0
1
9
35
5
6
7
5
