При выходе параметров интен-
сивности потерь за допустимые преде-
лы (за пределы «НОРМА») пиктограм-
мы 24 или 25 отображаются миганием,
происходит звуковое оповещение и за-
свечивается пиктограмма «ВНИМА-
НИЕ!».
Сброс запомненного уровня ин-
тенсивности потерь с последующим
возвратом к работе СИИП в режиме
«НАСТРОЙКА» осуществляется нажати-
ем и четырехсекундным удержанием
кнопки «ВВОД» в режиме «КОМБАЙ-
НИРОВАНИЕ».
4.3.7.3 Режим «ДИАГНОСТИКА»
Режим «ДИАГНОСТИКА» рисунок
4.15 предназначен для отображения
текущего состояния систем комбайна и
вывода параметров работы на экран.
Вход в режим «ДИАГНОСТИКА» осуще-
ствляется посредством нажатия на
кнопки вверх, вниз или автоматически
при включении питания и возникнове-
нии неисправности или отказа.

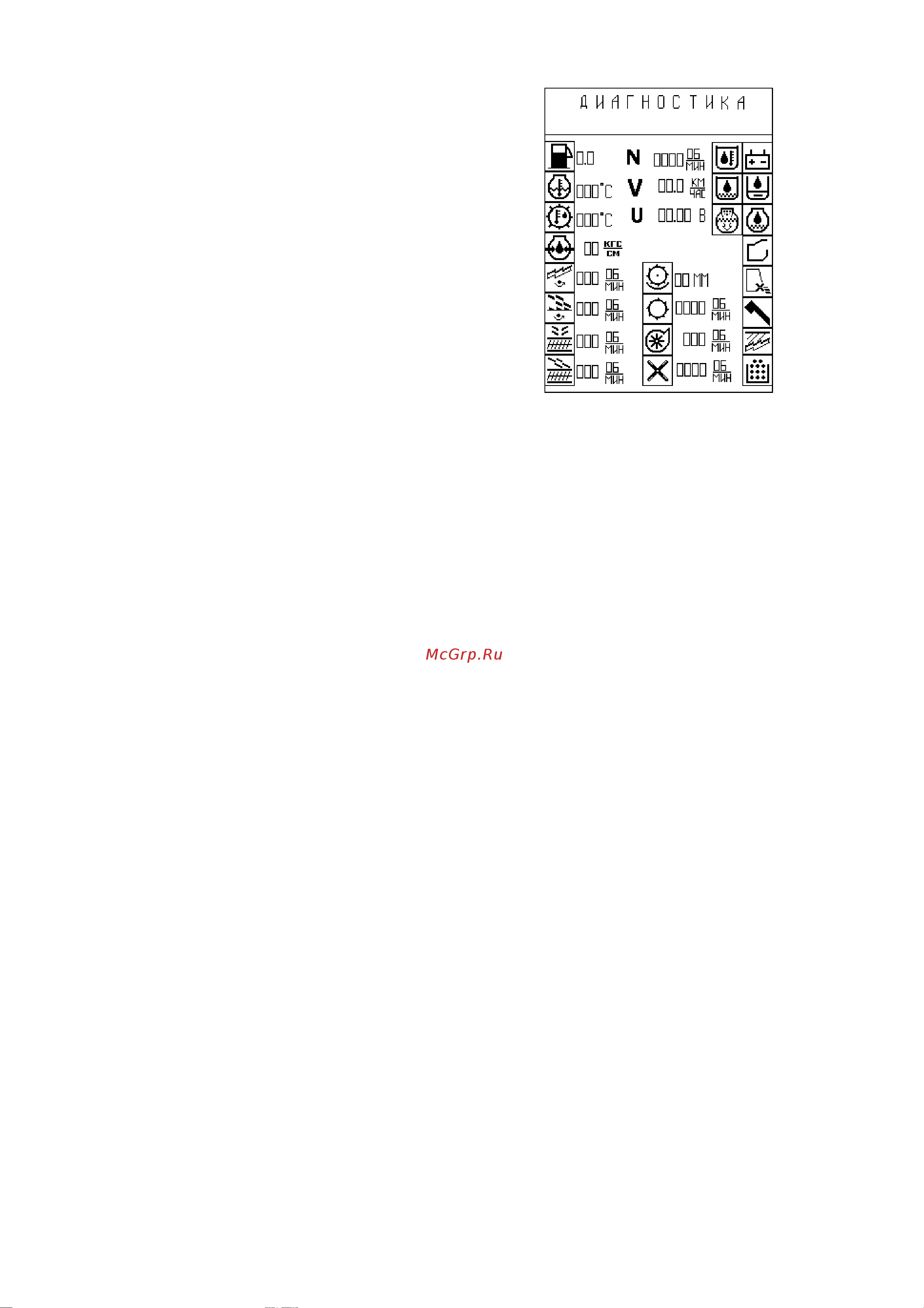

Рисунок 4.15 – Изображение экрана
в режиме «ДИАГНОСТИКА»
На экране сигналы, поступающие
от контактных датчиков и датчиков по-
ложения, представлены пиктограмма-
ми, сигналы от датчиков температуры,
давления и вращения – пиктограммой
и числовым значением с единицей из-
мерения. При возникновении неис-
правности (замыкание или обрыв) в
цепи какого-либо датчика, пиктограм-
ма соответствующего сигнала отобра-
жается в инверсном виде, числовые
значения заменяются на «ЗАМ» (замы-
кание) или «ОБР» (обрыв), выдается
звуковой сигнал и речевое оповеще-
ние.
Пиктограммы, соответствующие
следующим сигналам: «Режим работы
ИРС – валок», «Режим работы ИРС –
измельчитель», «Частота вращения
барабана измельчителя», «Частота
вращения соломонабивателя», «Клапан
копнителя открыт»,
