139
Техническое обслуживание
Регулировка натяжения цепи
1. Ослабьте четыре болта крепления задней
крышки.
2. Ослабьте стопорную гайку регулятора цепи.
3. Поверните регулятор цепи по часовой
стрелке для отклонения на 6-12 мм.
4. Затяните стопорную гайку регулятора цепи
моментом 25 Нм. Уд е ржив а й т е регуляторы
на месте при затяжке фиксирующих гаек, не
допускайте поломки выступов регуляторов.
5. Затяните четыре болта крепления задней
крышки моментом 60
Нм.

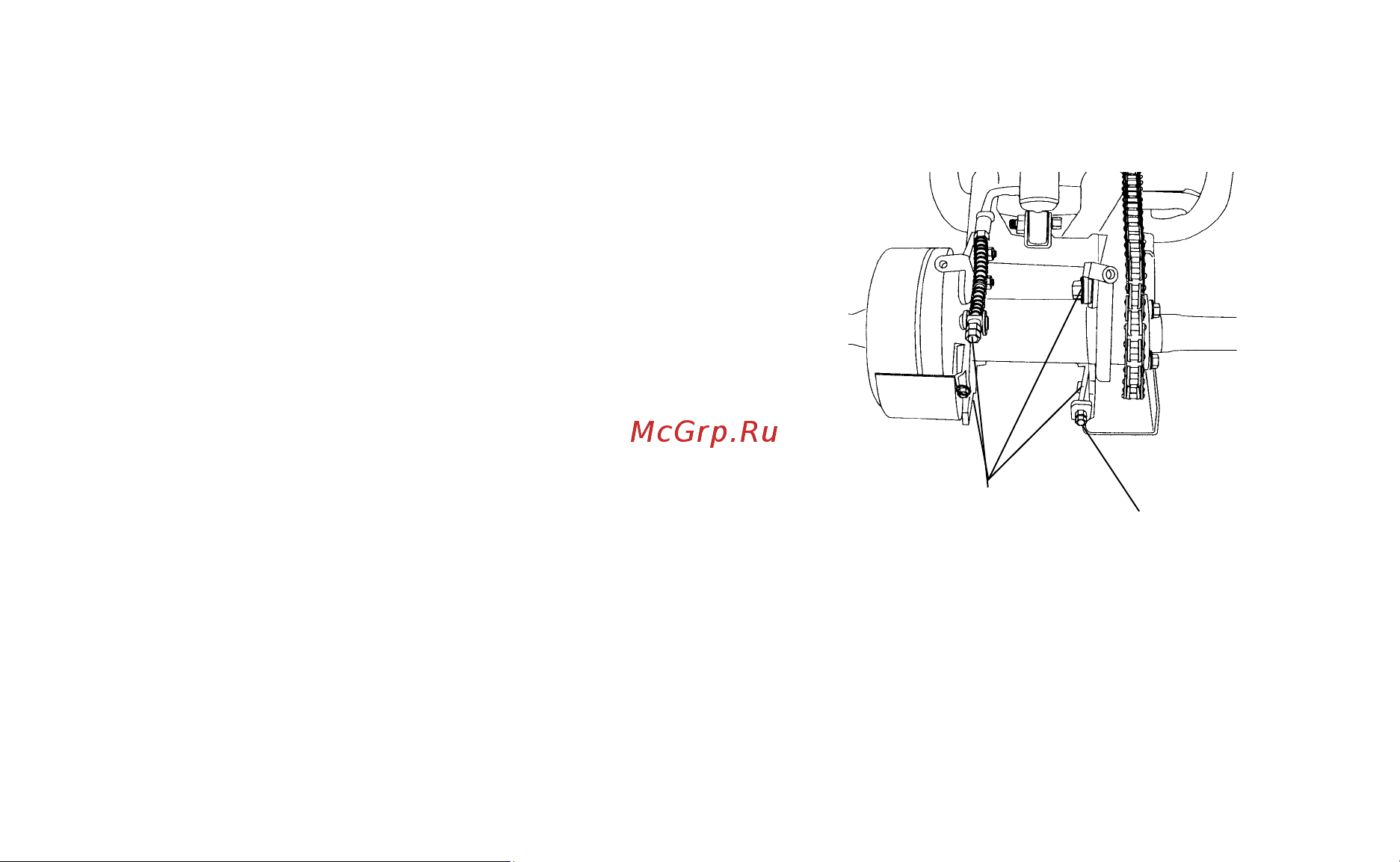

Болты крепления
кожуха
Регуляторы цепи
