46
Познакомьтесь с вашим мотовездеходом

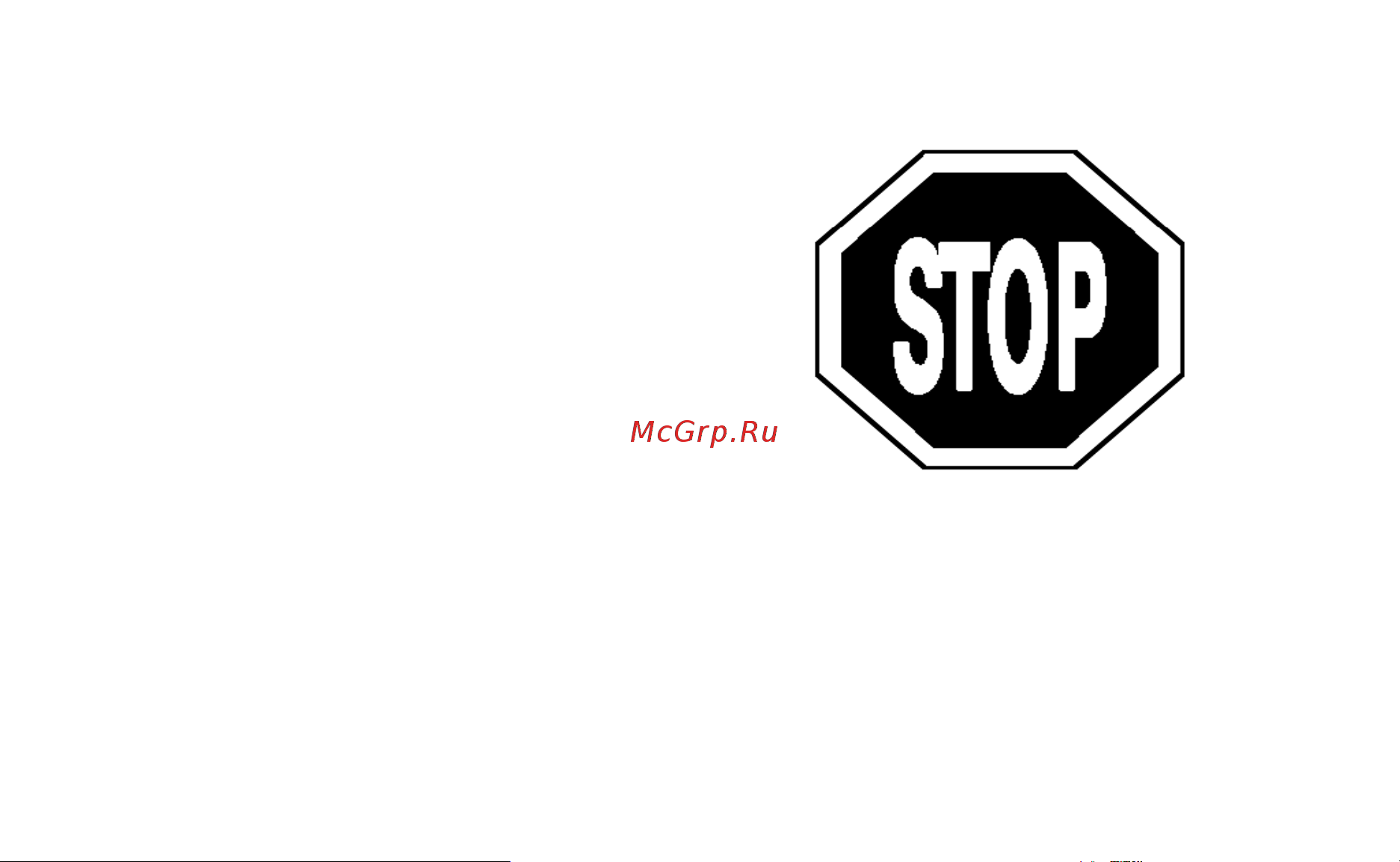

Рассмотрим три способа остановки
мотовездехода:
1. Нажатие на выключатель остановки
двигателя.
2. Выдерните шнур безопасности из
квадроцикла.
3. Поворот ключа зажигания в положе-
ние «выключено».
