21
Безопасность
Предупредительные таблички

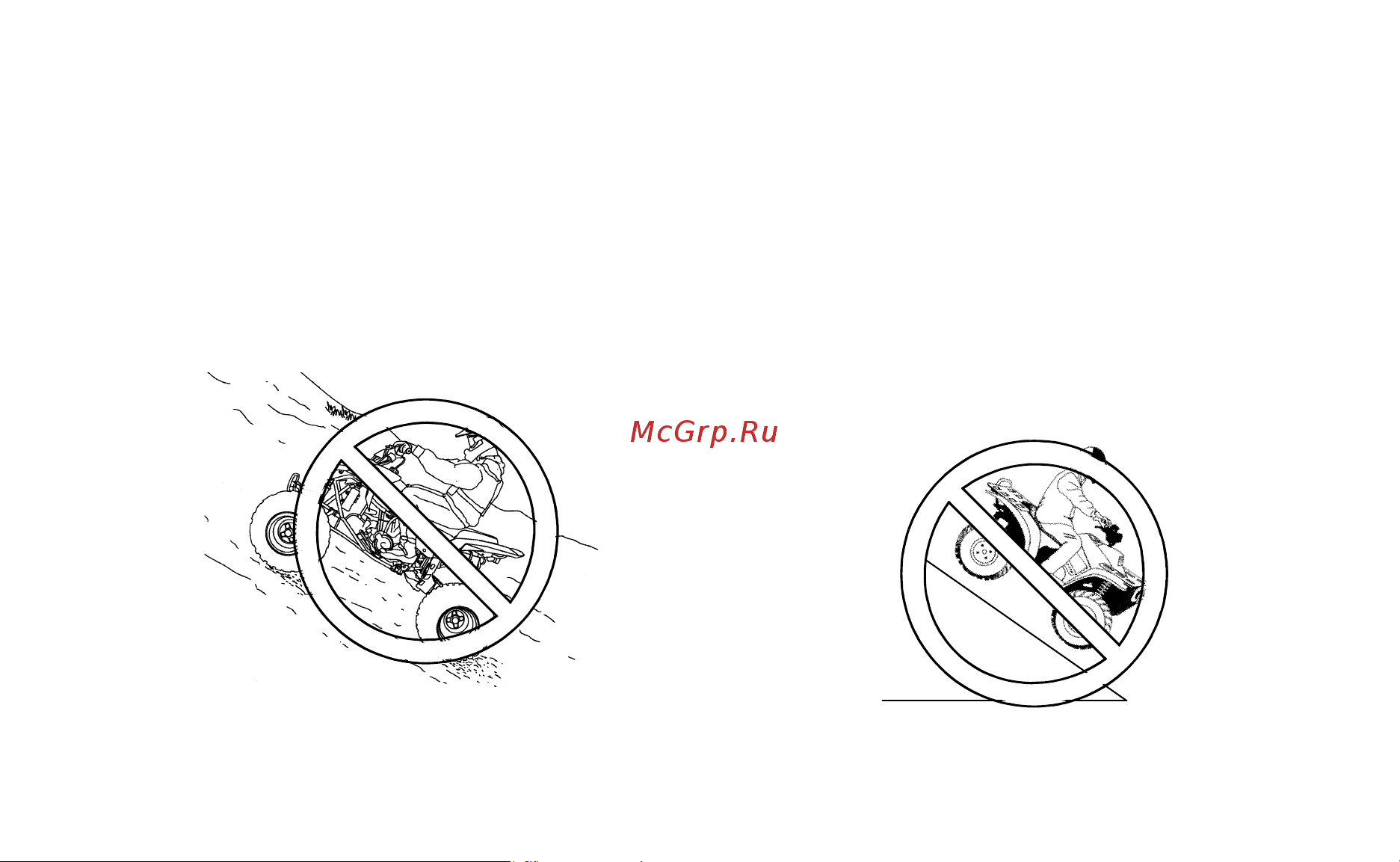

Неправильная техника движения
вверх по склону
Неправильный подъем на склоны может стать
причиной потери управления или опрокиды-
вания. При движении вверх по склону дейст-
вуйте в соответствии с рекомендациями в
настоящем Руководстве. См. стр. 86.
Движение по чрезмерно крутым
склонам
Езда по чрезмерно крутым склонам может
привести к перевороту. Не имея достаточного
опыта не выезжайте на склоны, уклон которых
может оказаться слишком большим для
вашего мотовездехода. Не выезжайте на
склоны с крутизной более 15 градусов.
15°
