Регулировка
Натяжение гусеницы
ПРИМЕЧАНИЕ: Регулировка натяжения всех
гусениц выполняется по одной методике.
Как для измерения величины прогиба, так и
прилагаемого усилия, может использовать-
ся приспособление для проверки натяжения
гусеницы (P/N 414 348 200); или по моменту,
прилагаемому к шестигранному хвостовику
регулятора.
ИНСТРУМЕНТ ДЛЯ ИЗМЕРЕНИЯ НАТЯЖЕНИЯ
ГУСЕНИЦЫ
ВНИМАНИЕ
ВНИМАНИЕ
Слишком большое на-
тяжение гусеницы приводит к по-
тере мощности и чрезмерной на-
грузке на элементы гусеничных
узлов. Если натяжение гусеничной
ленты недостаточно, то движение
мотовездехода будет сопрово-
ждаться глухим шумом.
A: Операция с использованием
приспособления для проверки
натяжения ремня

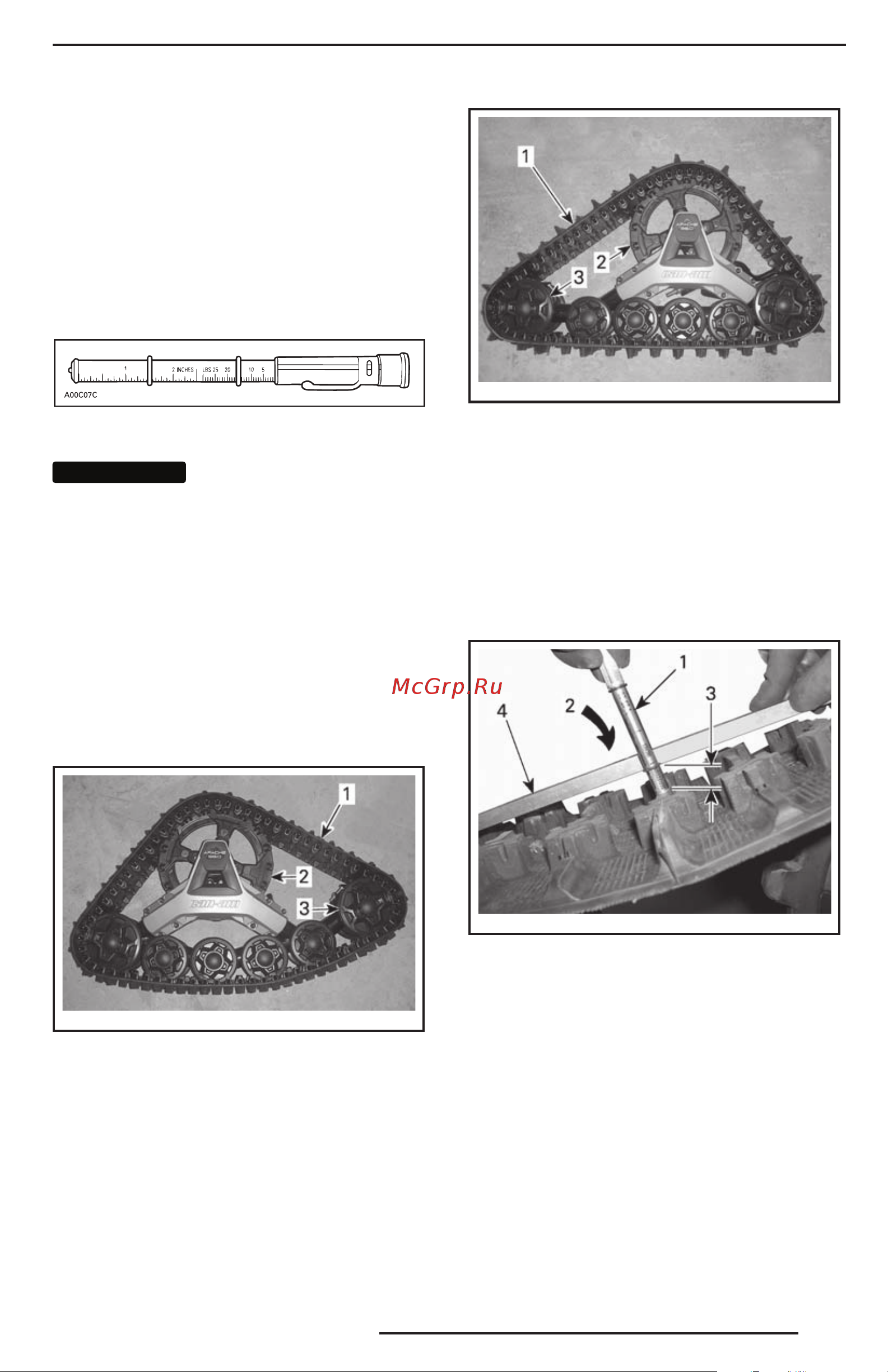

Положите прямую линейку поверх гусеницы
между звёздочкой и передним или задним
направляющим катком.
vsi201 2-075-010_ a
ТИПОВОЙ ВАРИАНТ — СПЕРЕДИ СПРАВА
1. Положение линейки
2. Звёздочка
3. Передний направляющий каток
vsi201 2-075-043_ a
ТИПОВОЙ ВАРИАНТ — СЗАДИ СПРАВА
1. Положение линейки
2. Звёздочка
3. Задний промежуточный каток
Инструментом для измерения натяжения
приложите требуемое усилие к гусенице в
точке, находящейся посредине между кат-
ками.
Измерьте расстояние между линейкой и
верхом грунтозацепа гусеницы (см. след.
рисунок).
vmo20 06-0 15- 013 _a
ПРОВЕРКА НАТЯЖЕНИЯ ГУСЕНИЦЫ
1. Инструмент для измерения натяжения
2. Приложенное усилие
3. Прогиб гусеницы
4. Прямая линейка
Величина прогиба гусеницы должна соот-
ветствовать значениям, приведённым в
следующей таблице.
