18
РЕГУЛИРОВКА ГУСЕНИЦЫ
УСИЛИЕ ПРОГИБ
11,3 кгс (12,7 ± 3) мм
B: Операция с измерением момента,
прикладываемого к шестигран-
ному хвостовику регулятора
ПРИМЕЧАНИЕ: Если не удаётся достичь
нужного натяжения, очистите механизм на-
тяжения. Если и после этого не удаётся до-
стичь необходимого натяжения, обратитесь
к авторизованному дилеру.

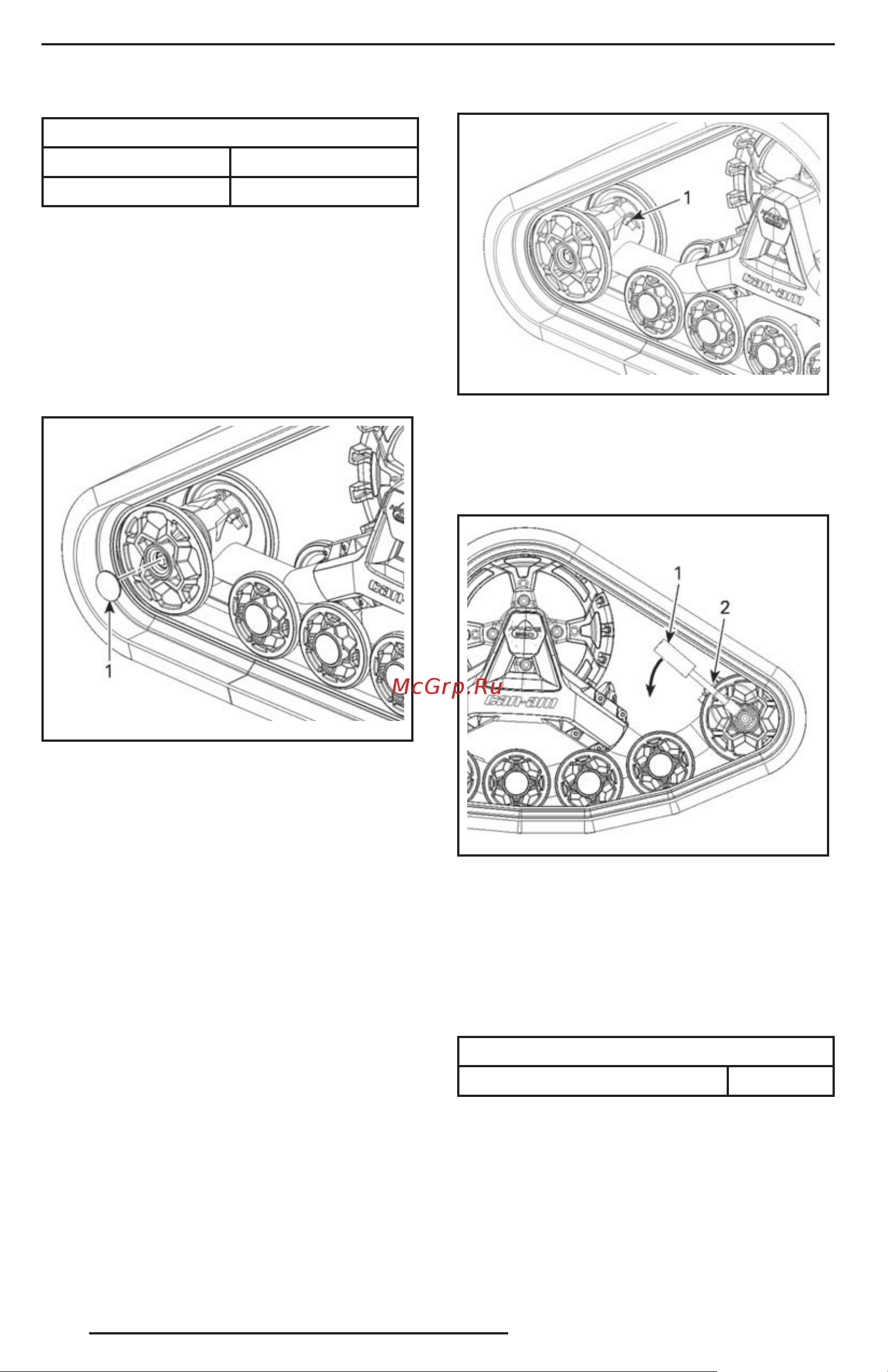

Снимите внешнюю крышку натяжителя катка.
vmo20 12-0 18- 006 _a
1. Внешняя крышка натяжителя
Отпустите стопорную гайку натяжителя на
несколько оборотов.
vmo20 12-0 18- 007 _a
1. Стопорная гайка регулятора
Установите динамометрический ключ в вы-
сокой головкой 17 мм на шестигранный хво-
стовик регулятора с рукояткой направленной
к центру стопорного винта регулятора.
vmo20 12-0 18- 008 _a
СПЕРЕДИ СПРАВА
1. Рукоятка динамометрического ключа
2. Стопорный винт регулятора
Приложите усилие к рукоятке динамоме-
трического ключа вниз, чтобы увеличить
натяжение гусеницы. Приложите к шести-
гранному хвостовику момент, указанный в
приведённой ниже таблице.
МОМЕНТ ЗАТЯЖКИ
Шестигранный хвостовик регулятора (45 ± 4) Н•м
