– 28 –
8.2. Управление замками автомобиля
Система PW-316.2 ‘РЕДУТ’ позволяет управлять как штатной системой запирания
замков (шестипроводный универсальный интерфейс с длительностью импульса 0,8 и 3,5с),
так и дополнительно установленными электроприводами замков дверей как обычными
двухпроводными, так и с фиксатором (защелкой), блокирующей электропривод от отпирания.
12
PW- ach12-12
ОСНОВНОЙ
АККУМУЛЯТОР
АВТОМОБИЛЯ
12 В
черный
розовый
красный
красный
черный
черный
5А
коричн.-белый
коричн.
розовый
5
78
ВНИМАНИЕ! Диод необходим, если
к кнопкам дверей (коричнево-белый)
подключена еще какая-либо цепь,
например, подсветка салона.
диод КД208
или аналог
к кнопкам
дверей
8.1. Подключение резервного аккумулятора
Наивысшие защитные возможности обеспечиваются при наличии резервного
аккумулятора с напряжением 12В. При его подключении возможны:
• охрана автомобиля с полностью отключенным штатным аккумулятором;
• подключение стандартной сирены;
• подключение стандартных электроприводов замков двухпроводных, или с
фиксатором (защелкой)
• подключение дополнительных датчиков;
• подключение пейджера.
Подключать аккумулятор рекомендуется с использованием контроллера заряда PW-
ach12-12. Этот контроллер подает команду системе в случае пропадания основного
питания, что вызывает сигналы тревоги.
Рис.3. Подключение резервного аккумулятора и контроллера заряда PW-ach12-12.
PW-316.2
РЕЗЕРВНЫЙ
АККУМУЛЯТОР 12В
- +
черный
схема подключения
двухпроводных активаторов
к +12В
аккумулятора
1 2 3 4 5 6 7
активаторы
зел.-черн.
зел.-красн.
зеленый
син.-черн.
син.-красн.
синий
ВНИМАНИЕ! При программировании
функции №6 выберите состояние №1
15А
P W - 316.2
черный
АНТЕННА
P W - 316.2 «РЕДУТ»
удлинять, укорачивать или соединять с кузовом
и проводкой автомобиля не допускается
+12В. при включенном зажигании и стартере
1 2 3 4 5 6 7 8
ОСНОВНОЙ
АККУМУЛЯТОР
АВТОМОБИЛЯ
0,2 А масса при включенной охране
зеленый Якорь (30)
подвижный к-т
коричневый
бело-синий 0,2 А
выход дополнительного канала управления
(отрицательный триггер)
багажник
многорежимный вход
розовый
серый
желтый контроль зажигания
«масса» соединить с клеммой «-» аккумулятора
СВЕТОДИОДНЫЙ
ИНДИКАТОР
0,2 А масса при выкл. охране
блокировка двигателя
фиолетовый
коричнево-белый двери
бело-черный двери
(положительный триггер)
1 2 3 4 5 6 7 8
синий Якорь (30)
подвижный к-т
питание
серо-белый
черный
красный
белый фонари правый борт
ПРЕДОХРАНИТЕЛЬ
оранжевый
ПРЕДОХРАНИТЕЛЬ
5А
блокировка двигателя
+12В
питание фонарей
зелено-красный НР (87)
сине-красный НР (87)
15А
в случае необходимости подключить к минусу
сине-черный НЗ (88)
зелено-черный НЗ (88)
замки открыть
замки закрыть
1 2 3 4
1 2
2А положительное управление звуковым сигналом
черный
розовый
к клемме «-»
к резервному аккумулятору емкостью
от 2 до 7А/ч и напряжением 12В
12 В
МАССА
АВТОМОБИЛЯ
(кузов)
белый фонари левый борт
к клемме «+»

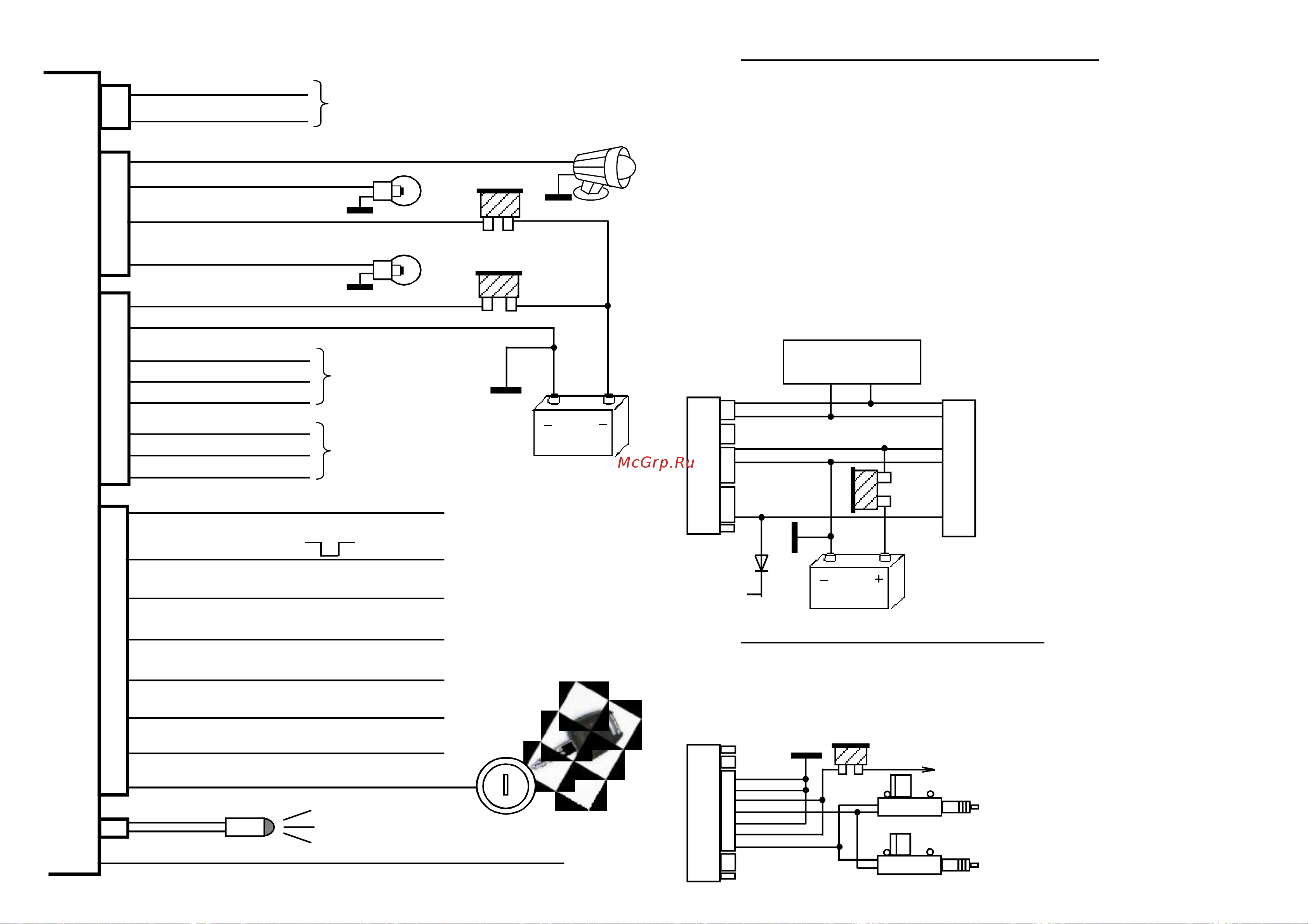

Рис. Схема основных подключений.
Х1
Х2
Х3
Х4
Х5
15
ЗАМОК
ЗАЖИГАНИЯ
– 27 –
