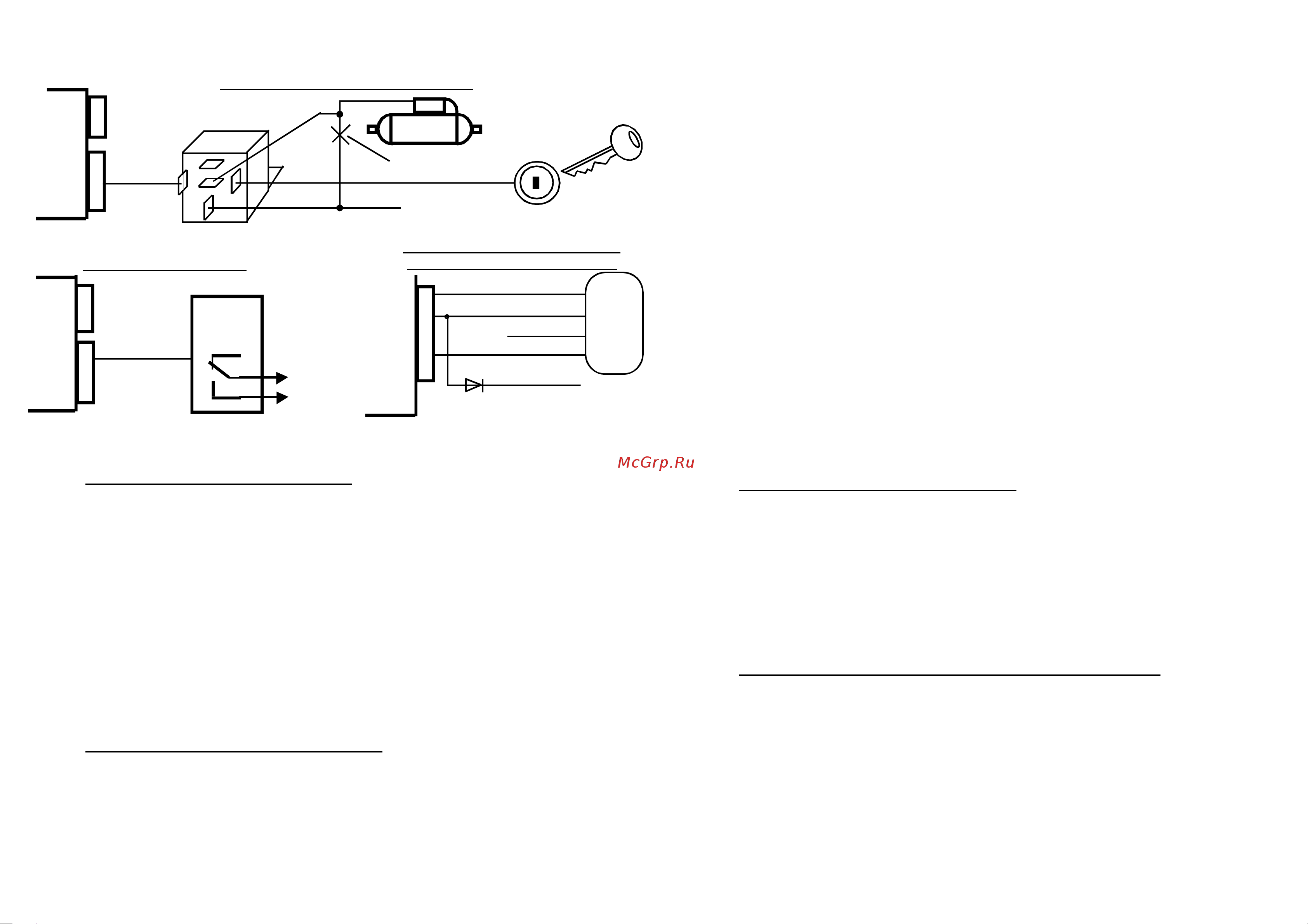

ПРИМЕР БЛОКИРОВКИ ДВИГАТЕЛЯ
РЕЛЕ
90.37.47
СТАРТЕР
PW-314
серый
разрезать
6
87
86
30
88
85
ЗАМОК
ЗАЖИГАНИЯ
15
«СВЕТОВАЯ ДОРОЖКА»
бело
-синий
+12В.
К фарам
ПОДКЛЮЧЕНИЕ ДВУХЗОННОГО
ДОПОЛНИТЕЛЬНОГО ДАТЧИКА
PW-314
6
масса доп. датчика
3
предупр. зона
2
зона тревоги
диод необходим, если при замыкании
кнопки загорается подсветка
ДОПОЛНИТ.
ДАТЧИК
+12В.
диод КД208 или аналог.
PW-314
7
к кнопке
ТАЙМЕР
Т-2
Приложение 3.
8. Соедините черный провод непосредственно с кузовом автомобиля, зажав его ближайшей
к блоку автосигнализации гайкой или болтом.
9. Подключите кнопки дверей, замок зажигания. При необходимости установите в
защищенные от влаги и недоступные для злоумышленника места дополнительные
концевые выключатели (кнопки).
10. Заизолируйте все соединения и оставшиеся неподключенными провода.
11. Антенну рекомендуется располагать перпендикулярно к близлежащим металлическим
поверхностям для достижения наиболее эффективной работы канала дистанционного
управления.
12. Пристыкуйте разъем кабеля к блоку автосигнализации. Соедините клемму «-» с
аккумулятором автомобиля, если она была отключена.
13. Убедитесь в правильном функционировании автосигнализации. Проверьте реакцию
системы на открывание дверей, капота и багажника, включение зажигания.
14. Настройте ударный датчик автосигнализации таким образом, что бы он не срабатывал от
проезжающего мимо автотранспорта (табл. 4).
Чувствительность датчика удара в соответствии с предписанием ГОСТ 41.97 не
следует делать чрезмерно высокой, так как для снижения неоправданного шумового
воздействия от ложных срабатываний количество вызываемых ими тревожных сигналов
ограничено.
После 10 срабатываний в течение одного цикла охраны третий, наименее
чувствительный, уровень срабатывания датчика удара будет отключен, и останутся
включенным только первый и второй предупредительные уровни.
В случае необходимости используйте дополнительные предохранители типа 35.3722
- ТУ 37.469.013-95 (допускается использование аналогичных) на токи , не превышающие
указанные в схеме подключения (приложение 1).
– 30 –
9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
В процессе эксплуатации автосигнализации периодически, не реже одного раза в
месяц, проверяйте исправность контактных датчиков автомобиля, для чего при включенной
охране поочередно открывайте все двери, капот и багажник, и наблюдайте отклик системы
на эти действия. Они должны соответствовать разделу 6.1. настоящего РЭ.
В случае снижения дальности действия брелока замените его элемент питания, для
чего отверните винт с обратной стороны корпуса, откройте корпус, замените батарею и закройте
корпус. Обязательно проверьте надежность электрического контакта и полярность подключения
элемента! (В случае необходимости обращайтесь в тот сервисный центр, где была установлена
автосигнализация, если это невозможно, обращайтесь в ближайший сервисный центр,
рекомендованный производителем, или непосредственно к производителю.
В случае ремонта автомобиля, связанного со сварочными работами, необходимо на время
проведения ремонта отстыковывать разъемы от блока, предварительно отключив клемму «-»
от аккумулятора.
10. ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ
Не рекомендуется хранение автосигнализаций при температуре, выходящей за
диапазон -40÷+85
0
С, а так же в условиях сильной запыленности. Автосигнализация рассчитана
на условия транспортирования по группе Ж2 и на условия хранения Л по ГОСТ 15150 с
учетом ГОСТР 50905 п. 4.9.5 при перевозке наземным транспортом. При перевозке
воздушным или морским транспортом учитываются организационные или технические
меры по ГОСТ Р 50905 п. 4.9.5. и ГОСТ 23216.
– 31 –
11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок хранения- 36 месяцев от даты выпуска при соблюдении условий
хранения.
Гарантийный срок эксплуатации – 24 месяца от даты продажи при соблюдении правил
эксплуатации.
Автосигнализация сдается в ремонтную службу через фирму–установщика или
продавца, и только в случае неавторизованной установки непосредственно в ремонтную
службу производителя, тел. (812)167-17-45, 269-26-02.
12. СВИДЕТЕЛЬСТВО О СООТВЕТСТВИИ И УСТАНОВКЕ
Автосигнализация модели PW-314 «FORT» зав. №________________________
соответствует требованиям настоящего РЭ, при квалифицированной установке обеспечивает
безопасность и ЭМС в полном объёме требований, подлежащих обязательной сертификации
в системе ГОСТ Р, не оказывает вредного воздействия на окружающую среду и человека, не
использует неразрешенные ГКРЧ электромагнитные излучения и частоты радиопередачи и
признано годным к эксплуатации.
Производитель: «Полярный Волк», г. Санкт-Петербург, Волковский просп., д. 146
корп. 3. Тел. (812) 320-95-41.
Представитель ОТК:_____________________________________________________
