цифровой бесконтактный иммобилайзер 2,4 ГГц DF-KEYцифровой бесконтактный иммобилайзер 2,4 ГГц DF-KEY www.prosecurity.ru цифровой бесконтактный иммобилайзер 2,4 ГГц DF-KEYwww.prosecurity.ru
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Автомобильные охранные компоненты серии DF обеспечиваются гарантией в течении
2 лет с момента продажи или установки. Компания ООО «ДЕФЕНгрупп», как производитель
данной продукции, несет гарантийные и постгарантийные обязательства перед компанией
инсталлировавшей данное устройство на автомобиль.
Гарантийные обязательства перед клиентом несет фирма, инсталлировавшая компонент
на автомобиль.
Гарантийные обязательства не распространяются на расходные материалы поставляющиеся
с продукцией в комплекте.
Настоящая гарантия не распространяется на следующие случаи:
1. Неквалифицированная установка
противоугонного компонента.
2. Вскрытие или нарушение пломб
изготовителя.
3. Механическое повреждение.
4. Использование изделия не по назначению,
несоблюдение ограничений при
подключении и (или) использовании.
5. Изделие подвергалось воздействию воды
или других агрессивных жидкостеи или
воздействию высокой температуры.
ГАРАНТИЙНЫЙ ТАЛОН
дата установки установочный центр / печать подпись

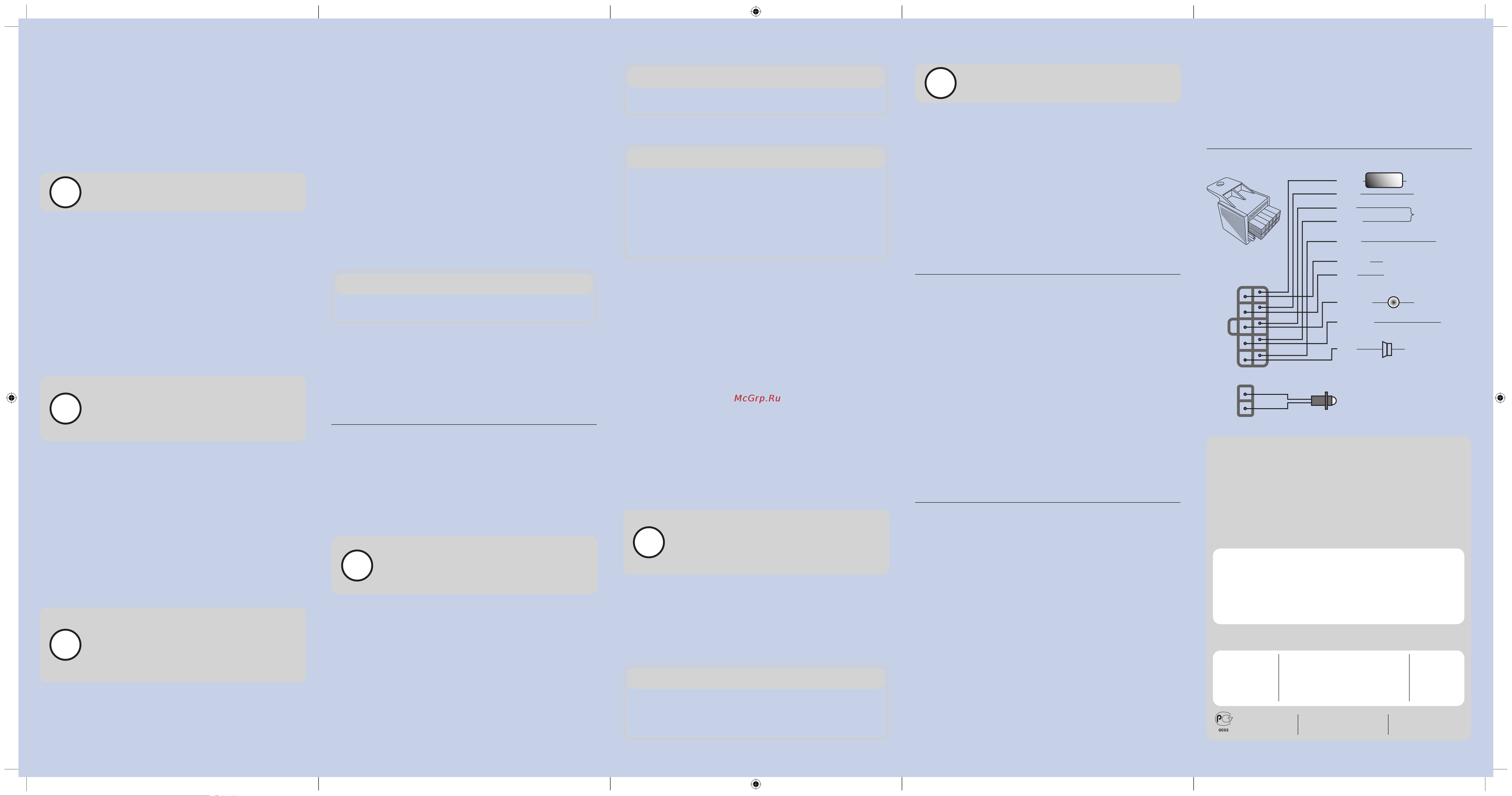

Схема подключения
иммобилайзера DF-KEY
7
Включение трехкратного звукового оповещения при открытии дверей или включении
зажигания говорит о необходимости замены батарейки на карте присутствия.
Источником питания является литиевые батареи типа CR 2032.
Последовательность действий при замене элемента питания:
• выверните винт крепления на корпусе карты присутствия
• обратите внимание на полярность вставленной батарейки
• удалите вставленную батарейку
• нажмите любую кнопку карты присутствия
• вставьте новую батарейку, соблюдая полярность.
Замена элемента
питания карты
присутствия
6
1. Корректное считывание карты присутствия при включении зажигания – одноразовый
двухкратный звуковой сигнал.
2. Отсутствие карты присутствия при включении зажигания – многоразовый двухкратный
сигнал.
3. Сигнал перед блокировкой, зажигание включено, карта потеряна – многоразовый
сигнал в течении 15 секунд.
4. Сигнал о разряде батарейки – трехкратный звуковой сигнал.
Сигналы 1, 2, 3 могут быть выключены программно (смотри программирование с по-
мощью PIN-кода).
Звуковые сигналы
5
Любое нажатие на PIN-кнопку индицируется звуковым сигналом, той
длительности, сколько нажата кнопка
КРАСНЫЙ Вход питания системы +12 В
ЧЕРНЫЙ «Минус» питания системы
СИНИЙ
ЗЕЛЕНЫЙ
ЖЕЛТЫЙ не используется
ОРАНЖЕВЫЙ Вход сигнала включения зажигания +12
БЕЛЫЙ Вход «отрицательный» триггер двери (–)
КОРИЧНЕВЫЙ «Минус» питания системы
ФИОЛЕТОВЫЙ Шина DF-BUS
СЕРЫЙ «Плюс» питания системы 12 В
предохранитель
5 А
Световой индикатор
Pin-кнопка
Звуковой извещатель
Переход в режим осуществляется после выключения зажигания и происходит через
30 секунд (если не было повторного включения до истечения временного срока).
В режиме «ОХРАНА» центральный блок иммобилайзера DF-KEY ожидает сигнала
от карты присутствия даже при выключенном зажигании и при наличии таковой
в зоне радиообмена проводит сеанс пакетного кодированного радиообмена.
При корректном считывании карты присутствия и включении зажигания производится
переход в режим «СНЯТО С ОХРАНЫ» (светодиод гаснет). Принудительный переход
возможен также при нажатии кнопки OFF на карте присутствия или при корректном
вводе пин кода при включении зажигания.
Пример:
Значение установленного PIN-кода 9.4.1
Вторая цифра 4 (четная) – индикация светодиода включена,
Третья цифра 1 (нечетная) – звуковых сигналов нет.
Удержание PIN-кнопки в нажатом состоянии (более 5 секунд) переводит имммоби-
лайзер в режим «ОХРАНА».
ВНИМАНИЕ!!!
Число попыток ввода PIN-кода ограничено. После десятой попытки ввода
неправильного PIN-кода система не будет воспринимать ввод в течение 30 минут.
При потере заранее запрограммированного PIN-кода ввести новый
невозможно. Снятие с охраны возможно только с помощью карт
присутствия.
!
Выключение/включение карты присутствия
Если эксплуатация автомобиля временно приостановлена, то для сбережения эле-
мента питания карта присутствия может быть полностью выключена.
Выключение/включение осуществляется 7-и секундным нажатием кнопки OFF карты
присутствия.
Светодиодный индикатор устройства DF-KEY будет учащенно мигать в течение 20
секунд.
2. В любом режиме ввести PIN-код с помощью PIN-кнопки устройства (см. «Аварий-
ное отключение иммобилайзера. Ввод PIN-кода»).
Светодиодный индикатор устройства будет учащенно мигать в течение 20 секунд.
После перехода в режим ВАЛЕТ светодиодный индикатор DF-KEY будет выдавать
2 вспышки каждые 2 минуты.
Выход из режима «ВАЛЕТ» возможен двумя способами:
1. При выключенном зажигании нажать на карте присутствия кнопку ON
на 2 секунды, затем еще раз коротко нажать эту же кнопку.
Светодиодный индикатор устройства DF-KEY будет учащенно мигать в течение
5 секунд.
2. Нажать PIN-кнопку на 5 секунд.
Светодиодный индикатор устройства должен учащенно мигать в течение 5 секунд.
ВНИМАНИЕ!!!
Только в режиме «ВАЛЕТ» возможно изменение (перезапись) PIN-кода (смотри
пункт «Изменение PIN-кода»).
Дополнительные
возможности
4
АВАРИЙНОЕ СНЯТИЕ С ОХРАНЫ (Ввод PIN-кода)
В случае утери (поломки) карт присутствия Вы можете снять с ОХРАНЫ путем
ввода индивидуального PIN-кода.
PIN-код состоит из 3-х цифр (от 1 до 9, цифра 0 – не используется).
Вводить PIN-код можно в любом режиме.
Ввод PIN-кода осуществляется PIN-кнопкой устройства.
Ввод корректного PIN-кода, при включенном зажигании перево-
дит иммобилайзер DF-KEY в режим «СНЯТО С ОХРАНЫ» на время
до выключения зажигания или открытия двери.
Ввод PIN-кода, в течении 1 минуты после выключения зажигания
переводит Ц.Б. в режим «ВАЛЕТ».
!
Ввод PIN-кода осуществляется следующим образом:
1. Включить зажигание, выключить зажигание, в течение одной минуты начать ввод
чисел
2. Ввести первое число, нажимая PIN-кнопку нужное количество раз (перерыв
между нажатиями должен быть менее 2 сек., каждое нажатие не должно
быть более 3 секунд), ждать однократный длинный световой сигнал на фоне
постоянных миганий светодиодного индикатора.
3. Аналогично ввести второе и третье число PIN-кода: если код введен неверно,
светодиодный индикатор покажет сигнал ошибки -5 коротких вспышек, следует
повторить пункты 2-3.
Если PIN-код введен верно иммобилайзер перейдет в режим ВАЛЕТ и отключатся
все блокировки двигателя.
ВНИМАНИЕ!!!
Если вы стерли старый PIN-код и не ввели новый, иммобилайзер переходит в ре-
жим (режим ожидания ввода PIN-кода) – трехкратное промаргивание светодиода
иммобилайзера каждые 2 секунды.
Выход из данного режима возможен только двукратным вводом нового PIN-кода.
ПРОГРАММИРОВАНИЕ НОВОГО PIN-КОДА
Изменение PIN-кода осуществляется следующим образом:
1. Перевести комплекс в режим ВАЛЕТ (см. Переход в режим ВАЛЕТ)
2. Включить зажигание, проверить, чтобы карта присутствия была включена
и находилась в зоне действия
3. Ввести первое число существующего PIN-кода, нажимая PIN-кнопку нужное
количество раз (перерыв между нажатиями должен быть менее 2 сек., каждое
нажатие не должно быть более 3 секунд), ждать однократный длинный световой
сигнал светодиодного индикатора DF-KEY
4. Аналогично ввести второе и третье число существующего PIN-кода: светодиодный
индикатор DF-KEY начнет мигать двойными вспышками, предлагая повторить
ввод кода
5. Повторно ввести существующий PIN-код (повторить пункты 3-4): светодиодный
индикатор DF-KEY начнет мигать тройными вспышками, показывая, что PIN-код
стерт. Если индикатор вспыхнул 5 раз, это значит, при вводе была допущена
ошибка и нужно повторить пункты 3-5
6. Два раза ввести новый PIN-код (аналогично пунктам 3-5): если все правильно,
светодиодный индикатор DF-KEY загорится на 3 секунды. Если была допущена
ошибка, индикатор вспыхнет 5 раз и нужно повторить пункт 5.
7. Выйти из режима ВАЛЕТ (см. Выход из режима ВАЛЕТ)
ВНИМАНИЕ!!!
Иммобилайзер DF-KEY поставляются с заводским PIN-кодом, который отображен
на стикере, наклеенном на упаковке. После установки системы на автомобиль
проведите изменение PIN-кода на новый, известный только Вам.
Не записывайте номер Вашего нового PIN- кода на данной инструкции, если она
будет находиться в салоне Вашего автомобиля при ежедневной эксплуатации.
При потере PIN-кода или его незнании программирование нового PIN-кода, а также
аварийное снятие с охраны комплекса будет невозможно.
1. Если Вы спрограммируете PIN-код, где 2-ая цифра будет чет-
ной – индикация светодиода в режиме «ОХРАНА» – включена,
нечетная – индикация выключена.
2. Если Вы спрограммируете PIN-код 3 цифра которого будет чет-
ной – звуковые сигналы включены, нечетная – сигналов нет.
!
Производитель:
OOO «ДЕФЕНгрупп»
Россия, 115211, г. Москва,
Каширское ш., д 55, корп. 1
WWW.PROSECURITY.RU
WWW.PROSC.RU
Выход реле нормально
замкнутый. Макс. ток 7 А
3.2 Режим «СНЯТО С ОХРАНЫ»
Индикатор не горит.
Переход в режим «СНЯТО С ОХРАНЫ» осуществляется из режима «ОХРАНА», после
корректного кодового радиообмена между Ц.Б. и К.П.
Если карта присутствия была прочитана за 30 секунд до или после включения
зажигания, то зажигание будет разблокировано в течении всего времени пока
зажигание включено.
При открытии или закрытии двери иммобилайзер проверяет наличие карточки
присутствия 2 раза – сразу и после истечении минутного интервала, если
иммобилайзер не обнаружит карточки в течении 1 минуты после каждого
сеанса проверки, иммобилайзер заблокируется, причем последние 15 секунд
иммобилайзер подает предупредительный многократный звуковой сигнал.
Ввод корректного PIN-кода, при включенном зажигании перево-
дит иммобилайзер DF-KEY в режим «СНЯТО С ОХРАНЫ» на время
до выключения зажигания или открытия двери.
Ввод PIN-кода, в течении 1 минуты после выключения зажигания
переводит Ц.Б. в режим «ВАЛЕТ».
!
3.6 Режим «ВАЛЕТ» (Сервисное обслуживание)
Переход в режим «ВАЛЕТ» возможен двумя способами:
1. В режиме «СНЯТО С ОХРАНЫ» выключить зажигание и в течение 1 минуты
на карте присутствия нажать два раза на 2 секунды кнопку ON.
Если после открытия или закрытия двери, при работающем дви-
гателе, Вы находитесь рядом с автомобилем (1-2 метра), то нет
необходимости активизировать с карты присутствия режим «отме-
на проверки карты».
Иммобилайзер проведет серию необходимых проверок автомати-
чески не блокируя двигатель и перейдет в режим «ПРОГРЕВ ДВИ-
ГАТЕЛЯ», по истечении 1,5 минут.
!
3.3 Режим «ОТМЕНА ПРОВЕРКИ КАРТЫ»
(«ПРОГРЕВ ДВИГАТЕЛЯ»)
Режим позволяет, при включенном зажигании (двигатель автомобиля работает),
открыть/закрыть дверь без перехода в режим «охрана».
Вы можете оставить свой автомобиль без присмотра с работающем двигателем.
Отменить вторую проверку можно после открытия, открытия/закрытия двери пода-
чей соответствующей команды с карты присутствия (двухкратное кратковременное
нажатие на кнопку OFF на карте присутствия – две длинных вспышки светодиода
на карте).
В случае повторного открытия или закрытия двери (и последующих) иммобилайзер
DF-KEY проведет двоекратную проверку наличия карты присутствия. При отсутствии
карты двигатель заблокируется, что исключит несанкционированное использование
Вашего автомобиля.
Потребление системы в режиме «ОХРАНА» не более 20 mAh
!
