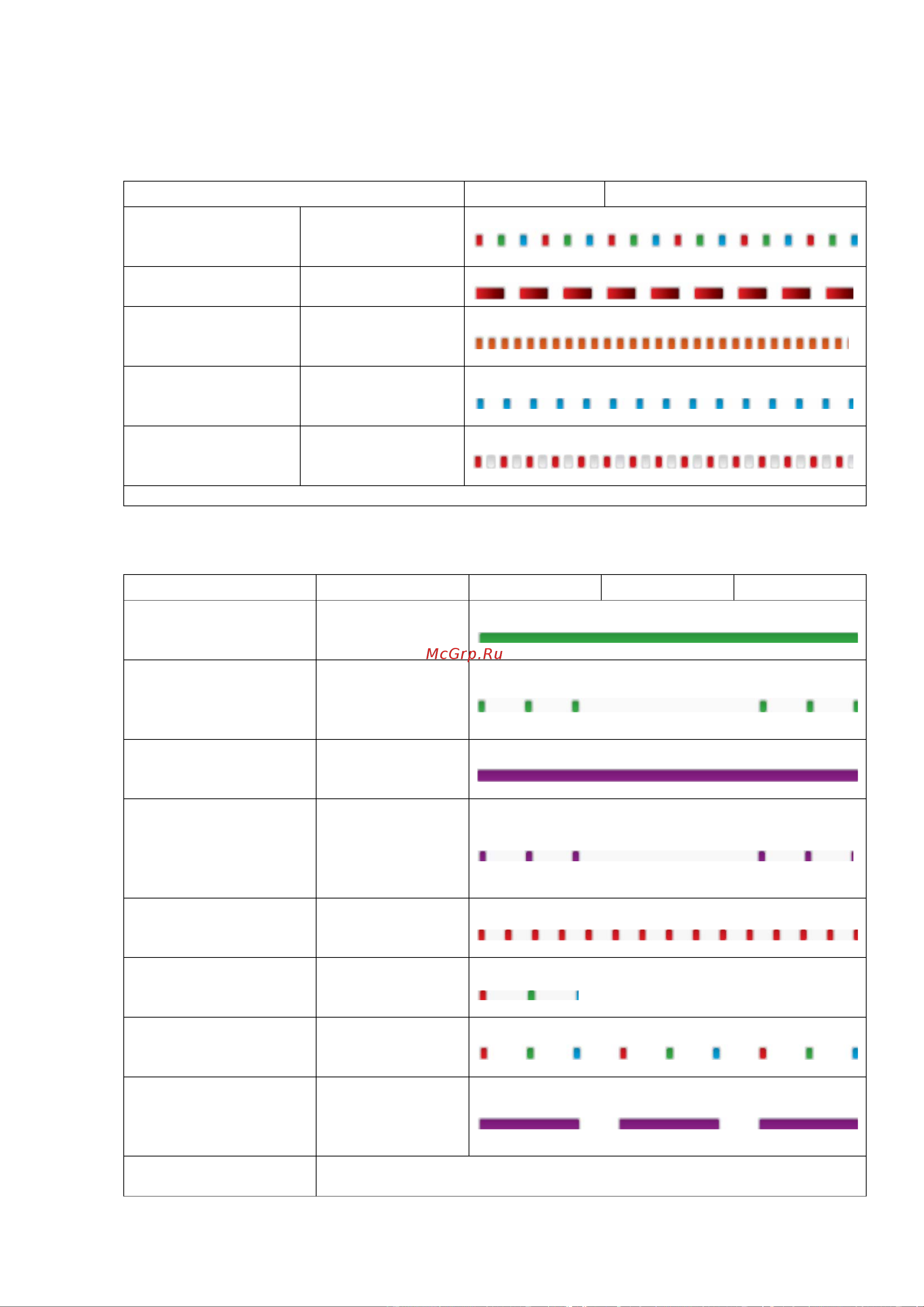

ИНДИКАТОРЫ СОСТОЯНИЯ
СВЕТОДИОДНАЯ ИНДИКАЦИЯ СОСТОЯНИЯ ВО ВРЕМЯ ЗАПУСКА
Главный индикатор состояния
1 секунда
1 секунда 1 секунда
Процесс
инициализации
Мигает красный,
зеленый и синий (2
раза в секунду)
Ошибка
инициализации
Импульсы красного
(3 раза в секунду)
Модель находится в
режиме «bind»
Мигает оранжевый
очень быстро (10
раз в секунду)
Нет связи приемника
модели с
передатчиком
Синий быстро
мигает (5 раз в
секунду)
Модель находится в
бесполетной зоне*
Быстро мигает
красный и белый (5
раз в секунду)
* Для получения дополнительной информации, пожалуйста, см. инструкцию.
СВЕТОДИОДНАЯ ИНДИКАЦИЯ СОСТОЯНИЯ ПЕРЕД/ВО ВРЕМЯ ПОЛЕТА
Главный индикатор состояния
1 секунда
1 секунда
1 секунда
Модель находится в
режиме Smart с
фиксацией по GPS
Непрерывно
светится зеленый
Модель находится в
режиме Smart без
фиксации по GPS
Мигает зеленым
светом (3 раза в
секунду), с паузой
(в 1 секунду)
Модель находится в
режиме Angle с
фиксацией по GPS
Непрерывно
светится
фиолетовый
Модель находится в
режиме Angle без
фиксацией по GPS
Мигает
фиолетовый (3
раза в секунду), с
паузой
(в 1 секунду)
Модель находится в
режиме Home
Красный быстро
мигает (5 раз в
секунду)
Предупреждение о
первом уровне низкого
напряжения батареи
Мигает красным,
зеленый и синим
каждые 3 секунды
Предупреждение о
втором уровне низкого
напряжения батареи
Постоянно мигает
красным, зеленым
и синим цветом
Потерян сигнал GPS
Мигает
фиолетовый (1
вспышка в
секунду)
Требуется калибровка
компаса
Когда модель в воздухе - дважды мигает оранжевый между любой
другой светодиодной индикацией
