ЗАРЯДКА БАТАРЕЙ
ВНИМАНИЕ: литий-ионные (Li-Ion) и литий-полимерные (LiPo) батареи требуют более
внимательного и бережного обращения, чем щелочные, никель-кадмиевые (NiCd) или
никель-металлогидридные (NiMH) батареи. При эксплуатации LiPo батарей пользователь
обязан соблюдать предупреждения и в точности следовать инструкциям. Неправильное
обращение с LiPo батареей может привести к пожару, повреждению собственности и
стать причиной серьезных травм. В процессе зарядки LiPo батареи прилагаемым
зарядным устройством, пользователь принимает на себя все риски, которые могут
возникнуть в результате ненадлежащего соблюдения данных рекомендаций. Если вы не
согласны с этими условиями, пожалуйста, откажитесь от использования данного изделия.

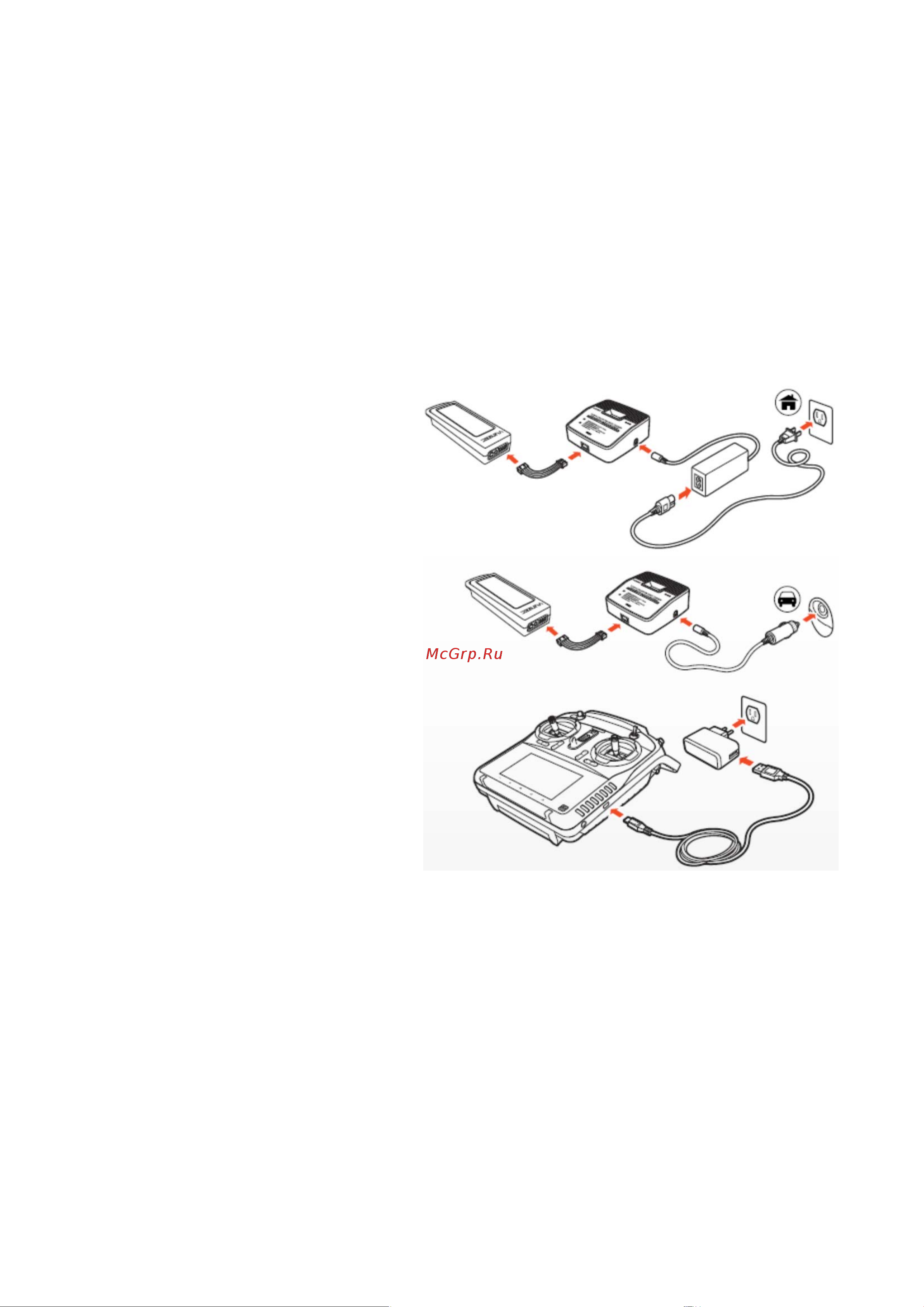

ЗАРЯДКА LIPO БАТАРЕИ МОДЕЛИ
Вы можете запитать зарядное
устройство SC3500-3 от бытовой
сети переменного тока 100-240В с
помощью AC адаптера, или от
источника постоянного тока 12 В,
используя DC кабель для
подключения зарядного
устройства в прикуриватель
автомобиля.
После подключения питания
убедитесь, что зарядное
устройство включено и готово к
работе (мигает зеленый
индикатор). Подключите
соответствующий разъем
балансирного кабеля в
соответствующее гнездо
зарядного устройства, а затем
подключите разъем LiPo батареи к
разъему балансирного кабеля.
Начнет мигать красный
индикатор, указывая, что идет
процесс зарядки аккумулятора.
Время зарядки LiPo батареи
составляет приблизительно 2 часа.
ЗАРЯДКА LI-ION БАТАРЕИ ПЕРЕДАТЧИКА ST10
Вы можете заряжать Li-Ion батарею, установленную в передатчик ST10, с помощью
зарядного адаптера для USB/Micro USB кабеля от бытовой сети переменного тока 100-
240В или от из подходящего USB источника питания (Макс.2,0 А), используя USB/Micro
USB кабеля.
Убедитесь, что питание передатчика ST10 выключено. Подключите USB/Micro USB
кабель в гнездо USB зарядного адаптера, а противоположный разъем кабеля вставьте в
порт USB передатчика, который расположен на его правой стороне. Примерно через
30-45 секунд индикатор батареи будет мигать синим цветом, указывая, что батарея
заряжается, а когда батарея передатчика будет полностью заряжена, индикатор станет
светиться синим цветом постоянным. Время зарядки приблизительно 5,5 часов.
