Практический пример

Подключение громкоговорителей

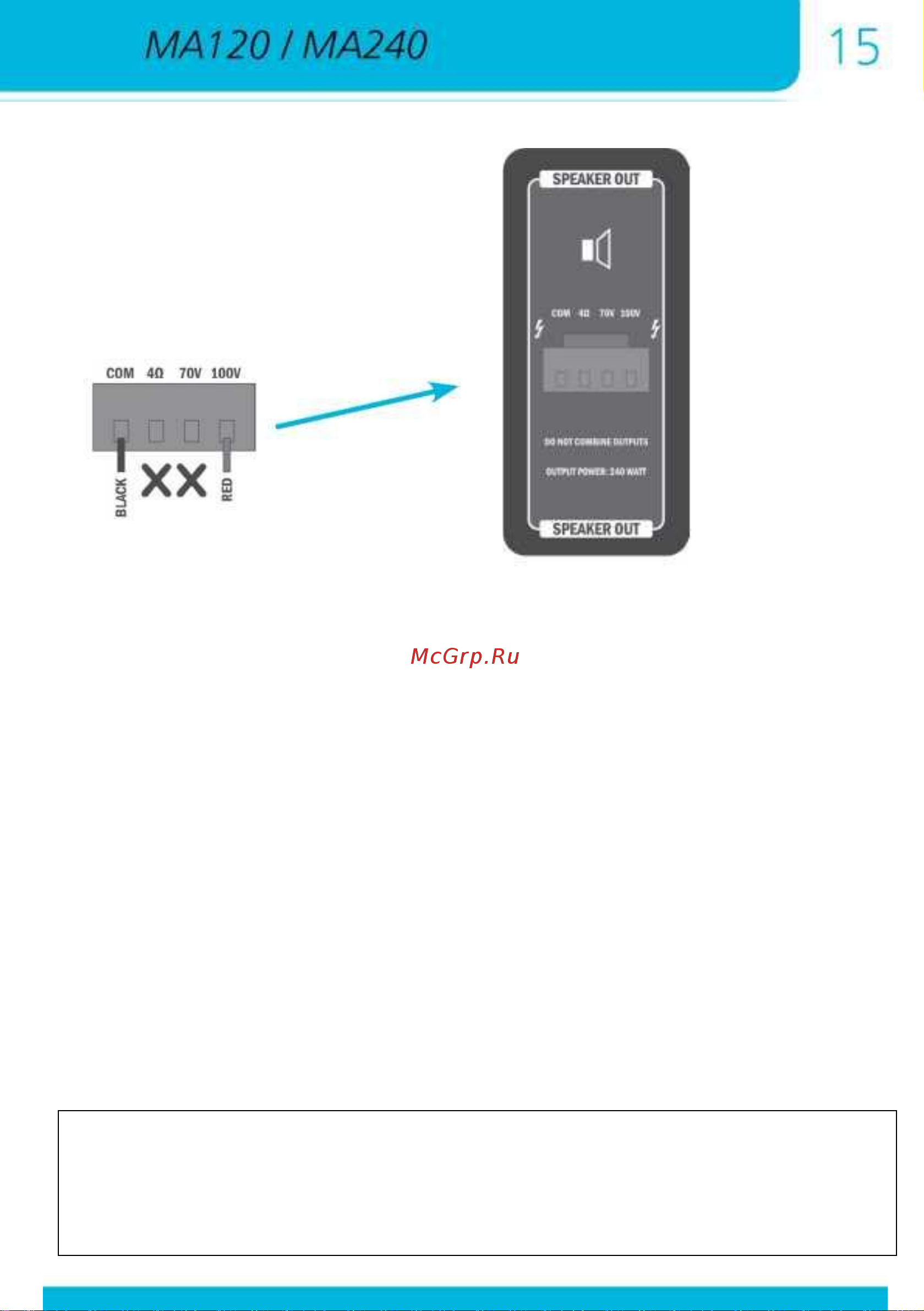

Пример: Линия громкоговорителей на

100 В. Подключить провода линии

громкоговорителей, как показано

ниже.

Разъемы на 4 Ом и 70 В при этом не используются. Подключить общий

или «минусовой» провод линии громкоговорителей к контакту СОМ.

Подключить «плюсовой» провод линии 100 В к контакту 100 В.

Минимальное полное сопротивление линии громкоговорителей

(импеданс) не должно быть ниже 83,3 / 41,7 Ом (120 / 240 Вт). Перед

подключением линии громкоговорителей к усилителю необходимо

проверить импеданс линии при помощи специального прибора.

Примечание: Запрещается подключать несколько линий с разными

типами нагрузки одновременно! Запрещается перегружать выход

громкоговорителей. Суммарная мощность всех громкоговорителей,

подключенных к линиям 70 В/100 В, не должна превышать выходной

мощности усилителя! Например, к усилителю 240 Вт/ 100 В можно

подключить параллельно 4 громкоговорителя по 60 Вт/ 100 В, т.е.: 4

x 60 = 240 Вт.

Необходимо каждый раз выполнять проверку линии

громкоговорителей с помощью измерителя импеданса или

ваттметра.

Выходная клемма громкоговорителя рассчитана на проводку класса 3 и

представляет опасность поражения электрическим током или

возгорания. Электрические подключения разрешается выполнять

только квалифицированному персоналу, при этом необходимо

следовать требованиям действующих правил
