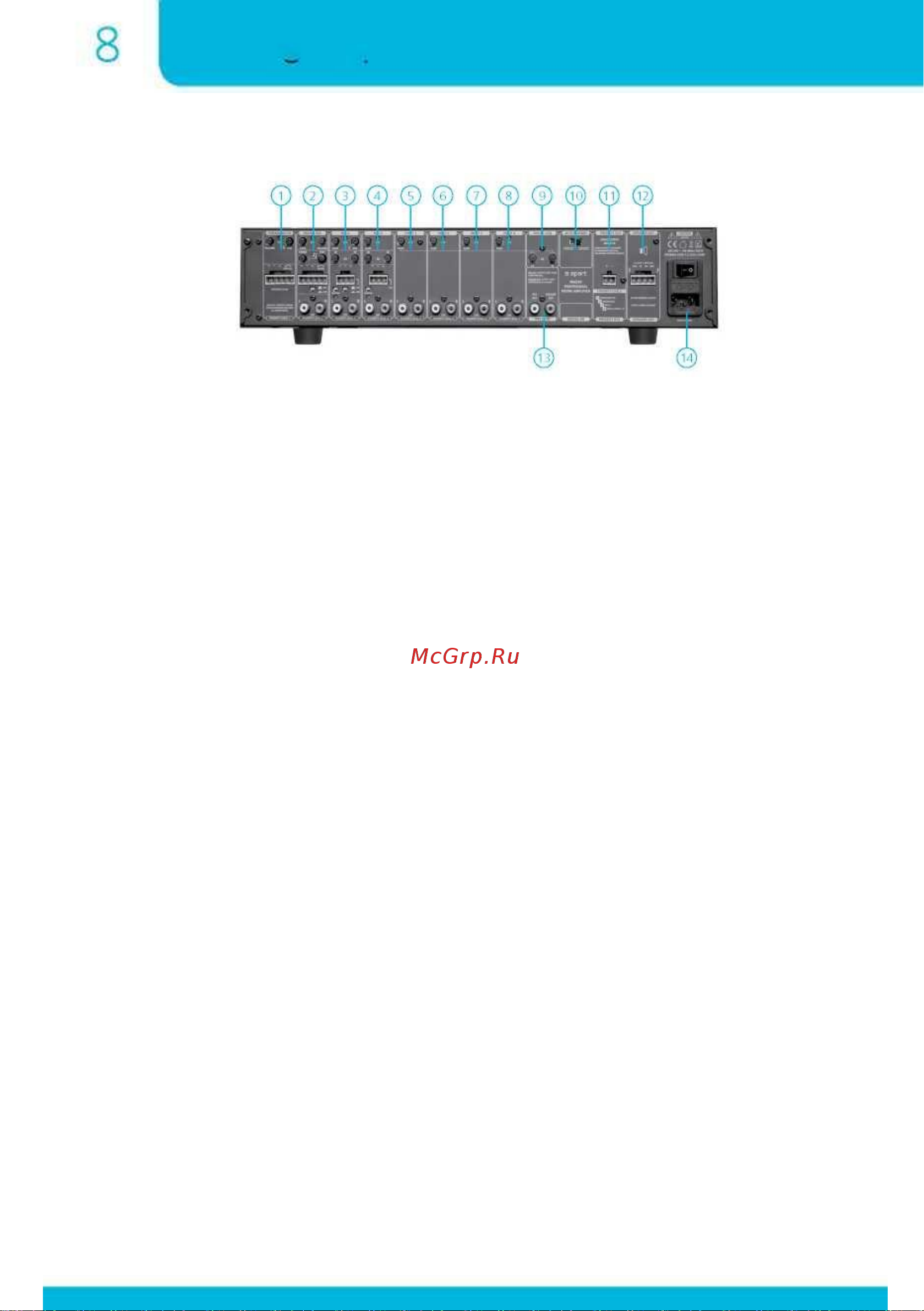

Подключения

1. Аварийный вход: Используется для подключения симметричного

линейного сигнала, с номинальным уровнем 0 дБВ через разъем

«евроблок». Если есть возможность, необходимо подключить

активирующий «сухой контакт» к разъему «Mute all (заглушить все)».

«Сухой контакт» должен быть беспотенциальным, т.е. релейным или

коммутирующим контактом, к которому не подключено напряжение.

Уровень входного сигнала задается только регулятором громкости.

Если при наличии входного сигнала загорается индикатор Сlip, во

избежание искажения сигнала необходимо уменьшить уровень

входного сигнала на источнике. Активация Аварийного входа также

активирует Приоритетный выход (11).

2. Вход Paging mic: Служит для подключения пейджингового микрофона.

Вход принимает сигналы микрофонного уровня через симметричное

подключение к «евроблоку» и сигналы линейного уровня через

разъемы RCA. Необходимо настроить регулятор усиления GAIN таким

образом, чтобы индикатор Сlip не загорался, когда сигнал достигает

наивысшего уровня. После этого можно отрегулировать выходной

уровень регулятором VOLUME. Если контакт активации замкнут, все

остальные источники (кроме Аварийного входа) будут заглушены, и

прозвучит звуковой сигнал «Гонг». Уровень звукового сигнала «Гонг»

можно настроить по желанию. Активация контакта также активирует

Приоритетный выход (6). Для проверки уровня звукового сигнала

«Гонг» предусмотрена специальная кнопка.
