Hyundai Riverside SWS9 [10/40] Габаритные и установочные размеры
![Hyundai Riverside SWS9 [10/40] Габаритные и установочные размеры](/views2/2010523/page10/bga.png)
10
Электрический накопительный водонагреватель
RU

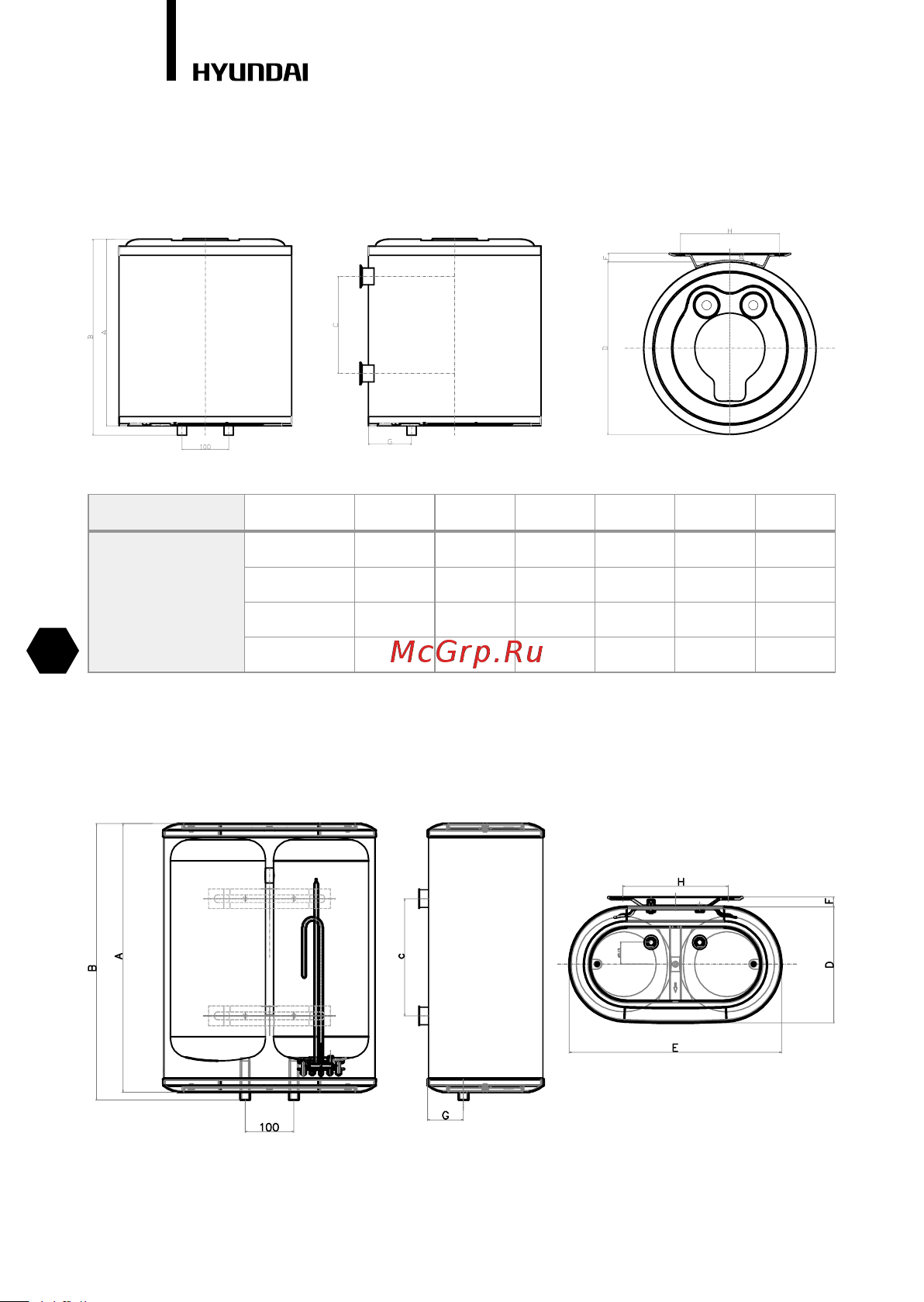

Габаритные и установочные размеры*
Серия H-SWS9
Серия H-SWS11
Объем, л А B C D F G
H-SWS9
30 488 508 160 370 18 212
50 688 708 350 370 18 212
80 760 780 380 426 18 252
100 900 920 500 426 18 252
* Размеры указаны в мм, допускаются отклонения 1–5 мм.
