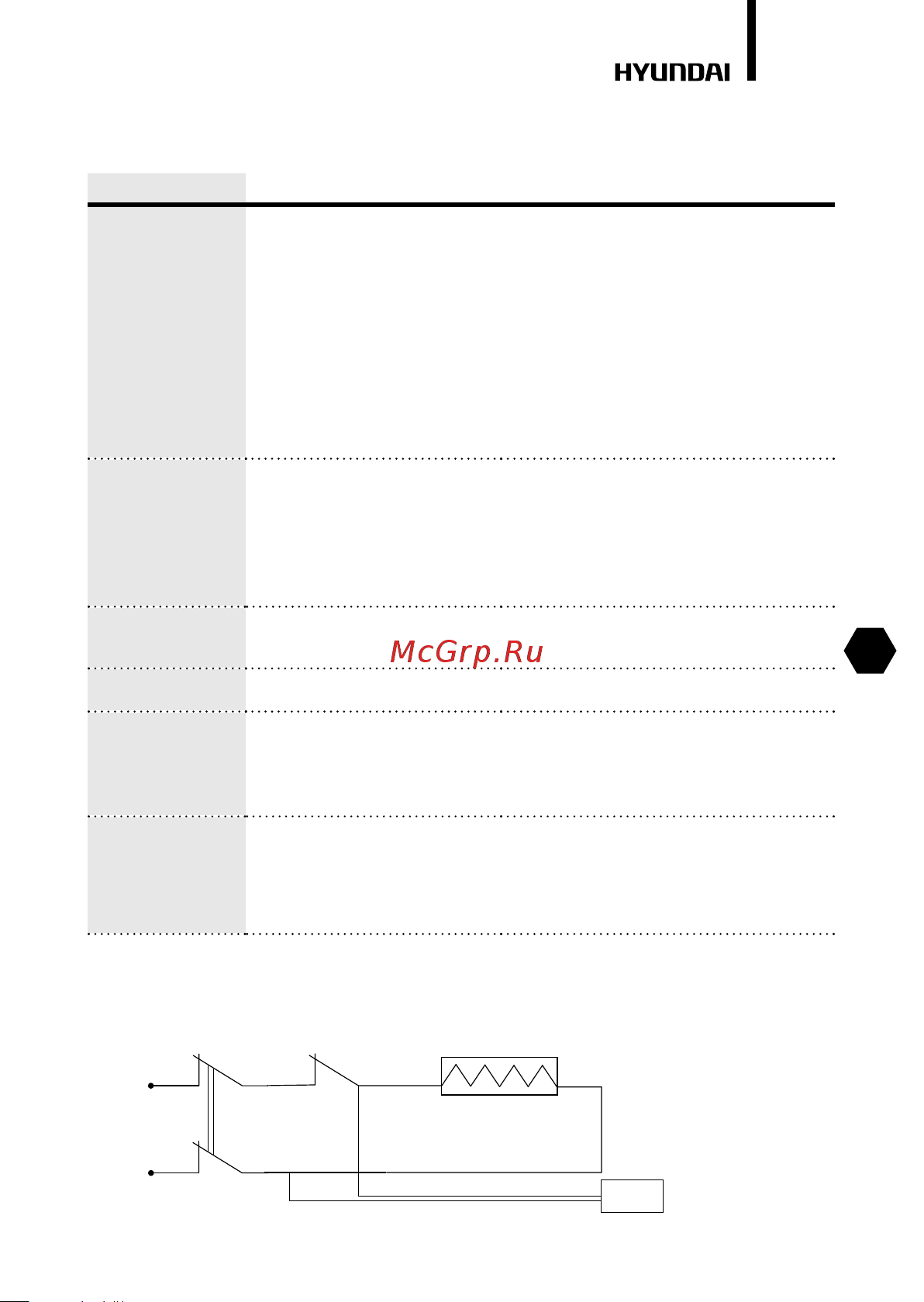

19
Электрический накопительный водонагреватель
RU
Неисправность Возможные причины Устранение
Вода не греется 1. Повреждение устрой-
ства регулирования
температуры.
1. Обратиться к специалисту по ре-
монту в сервисный центр Hyundai.
2. Сработало или не было
включено устройство огра-
ничения температуры.
2. Включите термовыключатель,
следуя инструкции по его вклю-
чению.
3. Повреждение устройства
ограничения температуры.
3. Обратиться к специалисту по ре-
монту в сервисный центр Hyundai.
4. Недостаточно времени
для нагрева.
4. Подождать пока вода нагреется.
5. Повреждение нагрева-
тельного элемента.
5. Обратиться к специалисту по ре-
монту в сервисный центр Hyundai.
Из крана
выхода горячей
воды не течет
вода
1. Отключена подача
воды.
1. Подождать восстановления
подачи воды.
2. Слишком низкое давле-
ние воды.
2. Включить водонагреватель
снова, когда восстановится нор-
мальное давление воды.
3. Закрыт кран подачи
холодной воды.
3. Открыть кран подачи холодной
воды.
Температура
воды слишком
высокая
Повреждение системы кон-
троля температуры воды.
Обратиться к специалисту по ре-
монту в сервисный центр Hyundai.
Протечка воды Нарушено уплотнение в
месте подключения труб.
Заменить уплотнение соединения.
Вода течет
из корпуса
прибора
1. Разрушение внутренне-
го бака (коррозия)
1. Обратиться к специалисту по ре-
монту в сервисный центр Hyundai.
2. Нарушено уплотнение
в месте присоединения
нагревательного элемента
2. Обратиться к специалисту по ре-
монту в сервисный центр Hyundai.
Вода течёт из
носика предо-
хранительного
клапана, даже
когда прибор не
нагревает воду
Давление воды в водо-
проводной магистрали
превышает или близко к
0,7 МПа.
Смонтировать перед водона-
гревателем редуктор давления
и уменьшить давление воды в
водопроводной магистрали.
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ СХЕМА
Термовыключатель Термостат
Power
Heating
Нагревательный
элемент
Плата
индикации
