Hyundai Riverside SWS9 [4/40] Устройство
![Hyundai Riverside SWS9 [4/40] Устройство](/views2/2010523/page4/bg4.png)
4
Электрический накопительный водонагреватель
RU

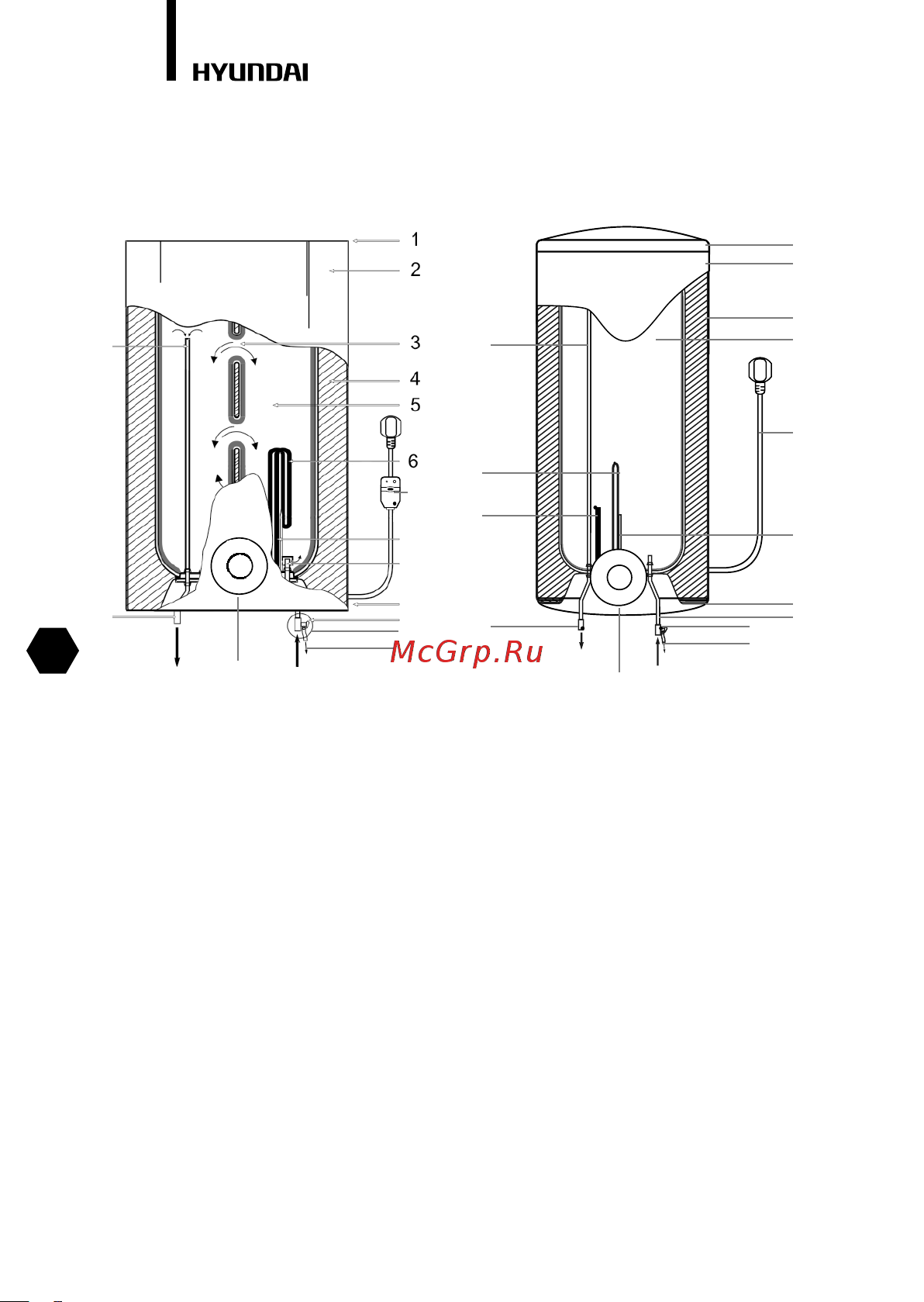

Устройство
1. Верхняя комбинированная защитная крышка
2. Внешний декоративный корпус
3. Система переливов
4. Теплоизоляционный слой из пенополиуретана
5. Внутренний резервуар
6. Нагревательный элемент
7. Трубка датчика термостата
8. Защитный магниевый анод
9. Входной патрубок с рассекателем
10. Нижняя комбинированная защитная крышка
11. Комбинированный предохранительный клапан (требуется обязатель-
ная установка на патрубок подачи холодной воды)
12. Аварийный слив избыточного давления воды (при работе водонагре-
вателя возможно подтекание воды из отверстия аварийного слива.
Это нормально)
13. Панель управления
14. Выходной патрубок
15. Верхняя часть выходного патрубка
16. Сетевой шнур с УЗО* и вилкой
*только для серии H-SWS11
Выход
Выход
Вход
Вход
7
8
10
9
11
1
10
1114
12
2
4
5
6
15
8
12
13
13
14
15
Heatg P
Серия H-SWS11 Серия H-SWS9
16
7
9
16*
