Brother S-1000A-3 [10/27] Установка шпульной моталки

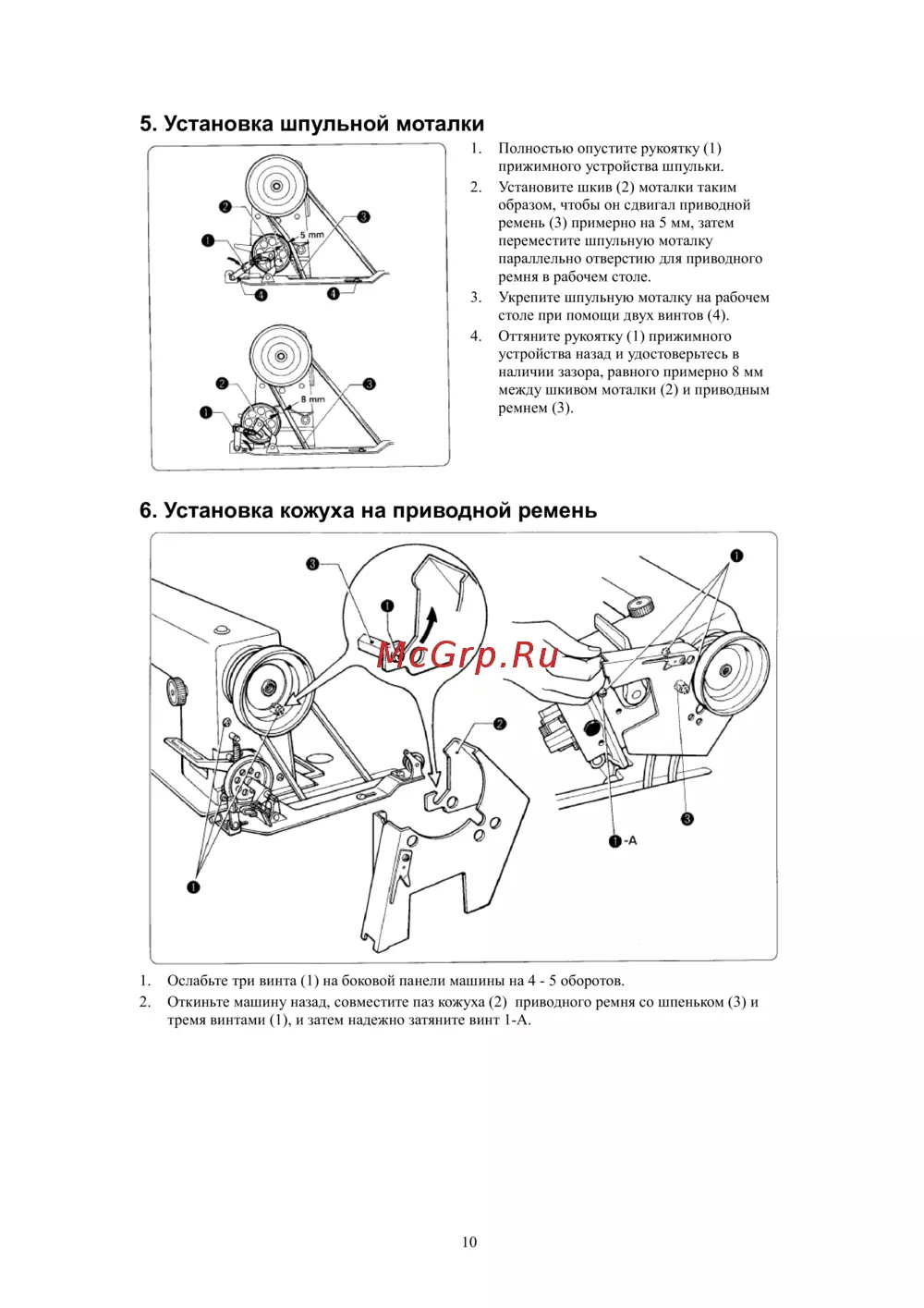

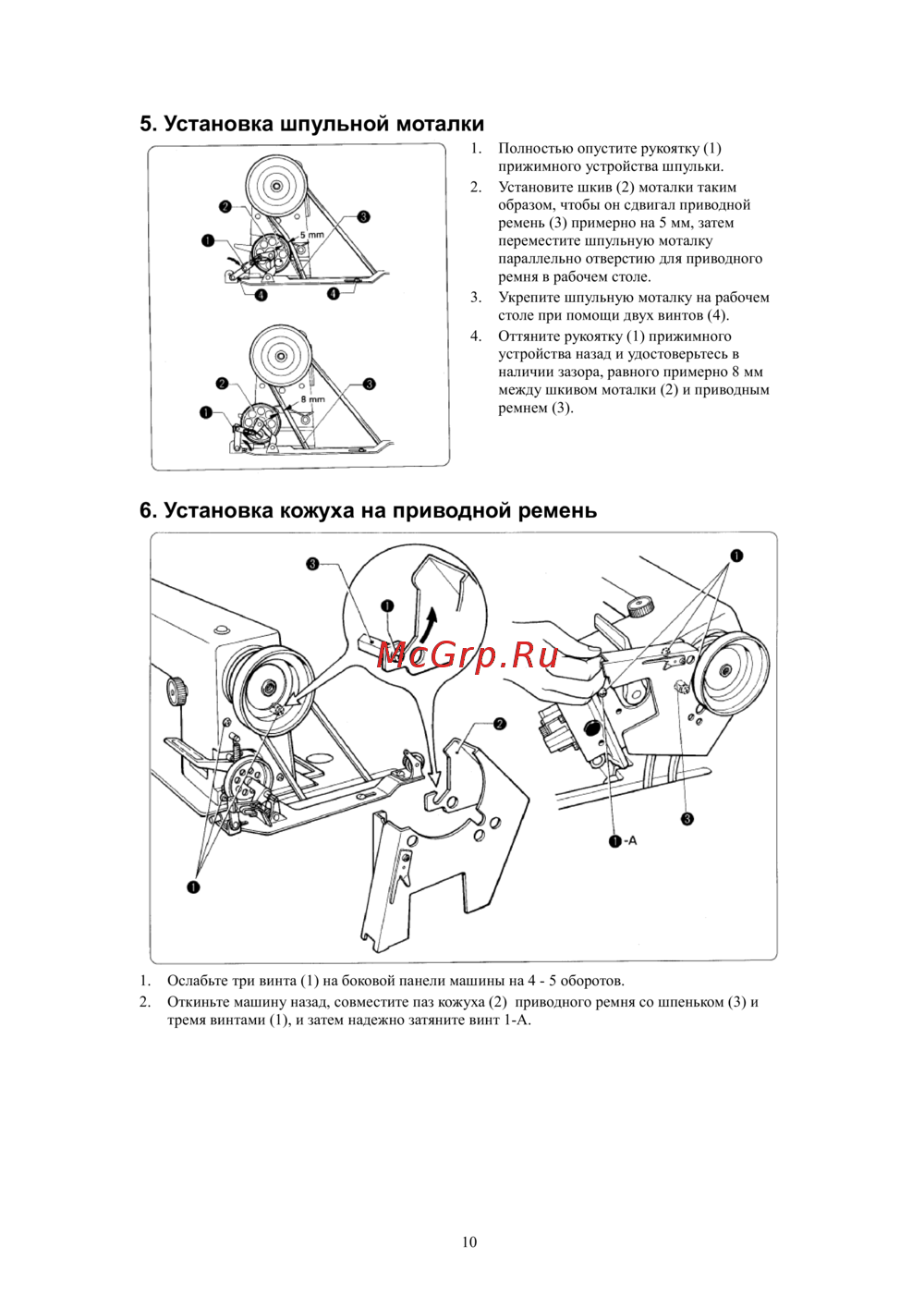

5. Установка шпульной моталки

1. Полностью опустите рукоятку (1)

прижимного устройства шпульки.

2. Установите шкив (2) моталки таким

образом, чтобы он сдвигал приводной

ремень (3) примерно на 5 мм, затем

переместите шпульную моталку

параллельно отверстию для приводного

ремня в рабочем столе.

3. Укрепите шпульную моталку на рабочем

столе при помощи двух винтов (4).

4. Оттяните рукоятку (1) прижимного

устройства назад и удостоверьтесь в

наличии зазора, равного примерно 8 мм

между шкивом моталки (2) и приводным

ремнем (3).

6. Установка кожуха на приводной ремень

1. Ослабьте три винта (1) на боковой панели машины на 4 - 5 оборотов.

2. Откиньте машину назад, совместите паз кожуха (2) приводного ремня со шпеньком (3) и

тремя винтами (1), и затем надежно затяните винт 1-А.
