Brother S-1000A-3 [7/27] Схема рабочего стола

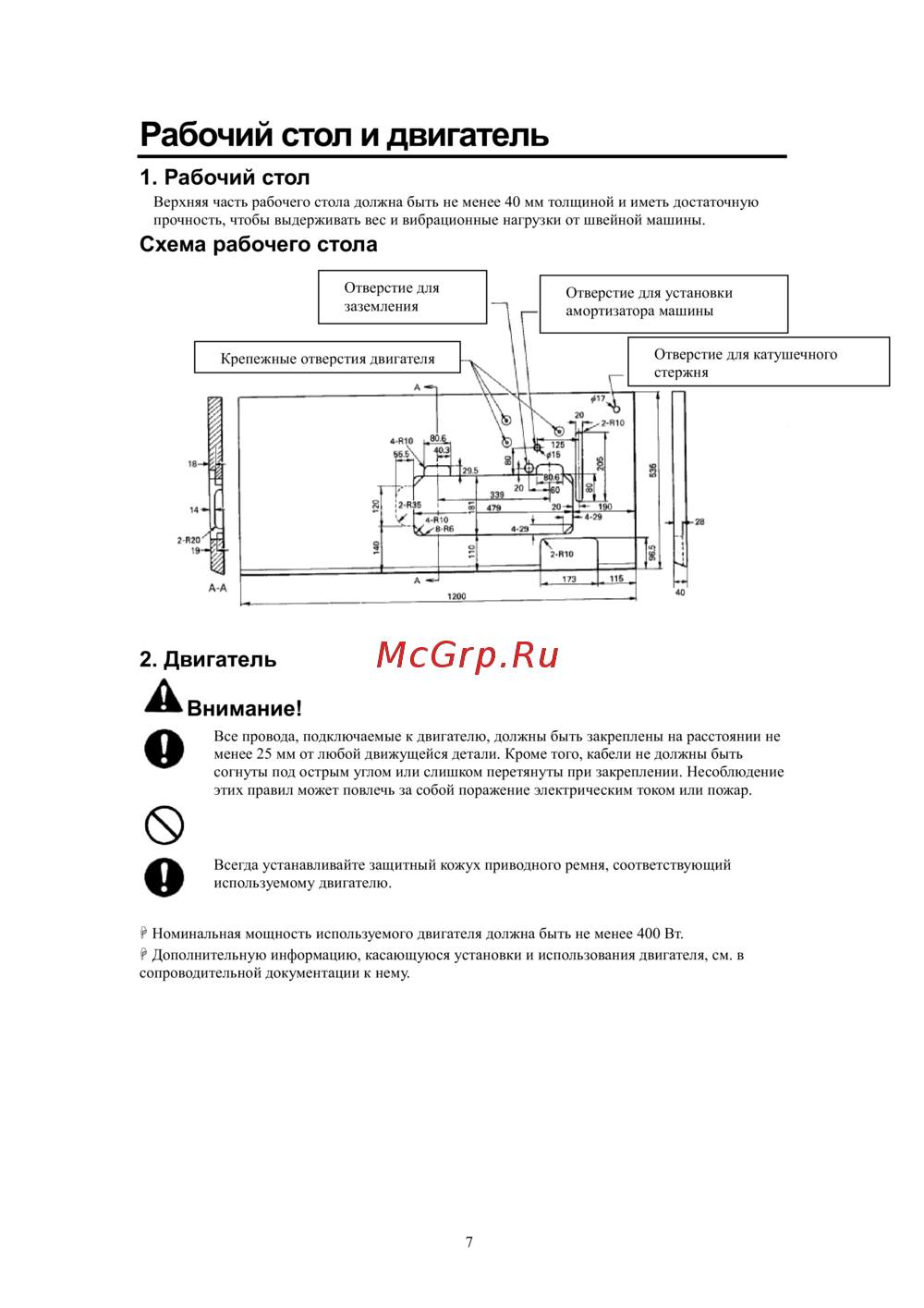

Рабочий стол и двигатель

1. Рабочий стол

Верхняя часть рабочего стола должна быть не менее 40 мм толщиной и иметь достаточную

прочность, чтобы выдерживать вес и вибрационные нагрузки от швейной машины.

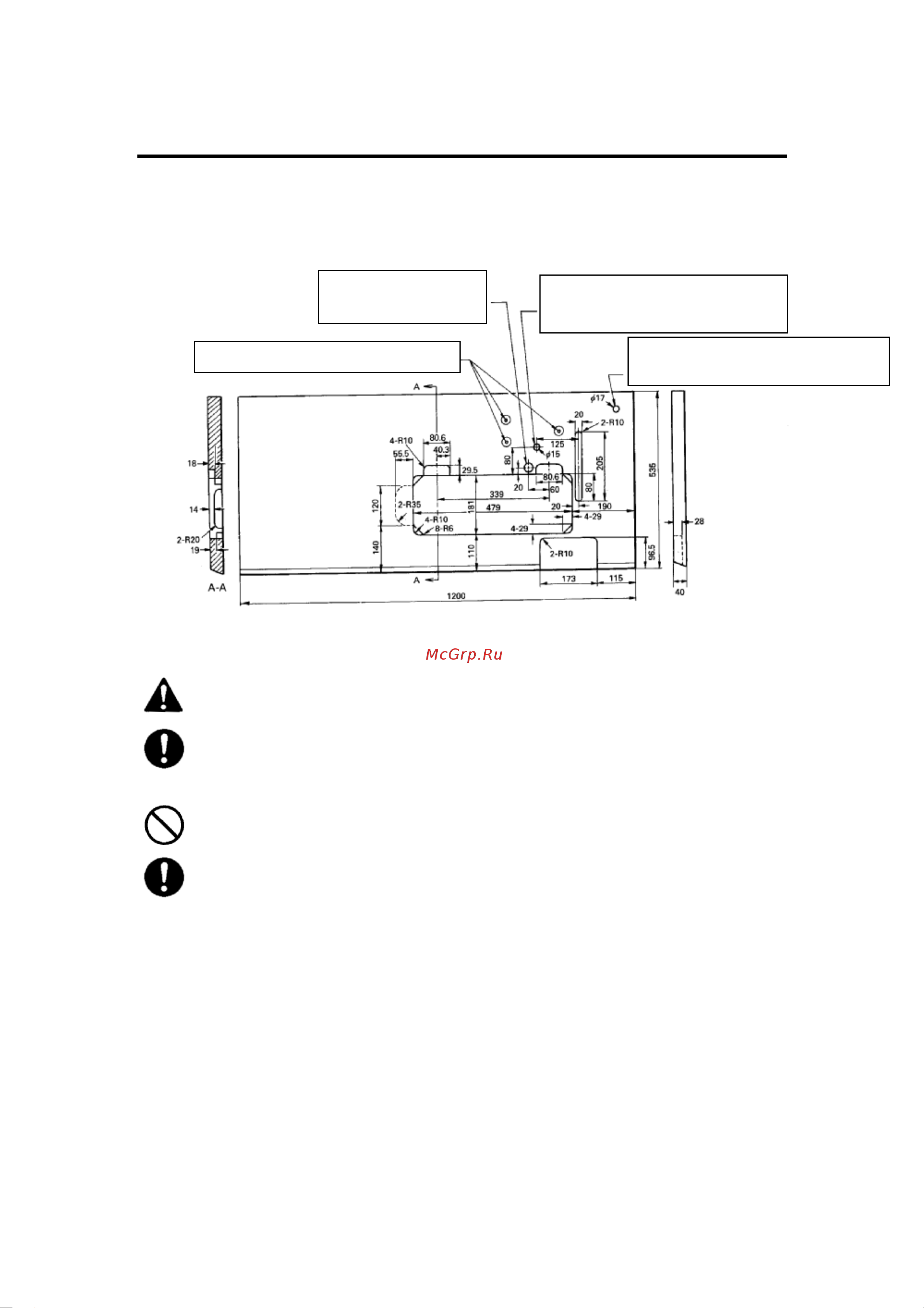

Схема рабочего стола

2. Двигатель

Внимание!

Все провода, подключаемые к двигателю, должны быть закреплены на расстоянии не

менее 25 мм от любой движущейся детали. Кроме того, кабели не должны быть

согнуты под острым углом или слишком перетянуты при закреплении. Несоблюдение

этих правил может повлечь за собой поражение электрическим током или пожар.

Всегда устанавливайте защитный кожух приводного ремня, соответствующий

используемому двигателю.

 Номинальная мощность используемого двигателя должна быть не менее 400 Вт.

 Дополнительную информацию, касающуюся установки и использования двигателя, см. в

сопроводительной документации к нему.

Отверстие для

заземления

Отверстие для установки

амортизатора машины

Крепежные отверстия двигателя

Отверстие для катушечного

стержня
