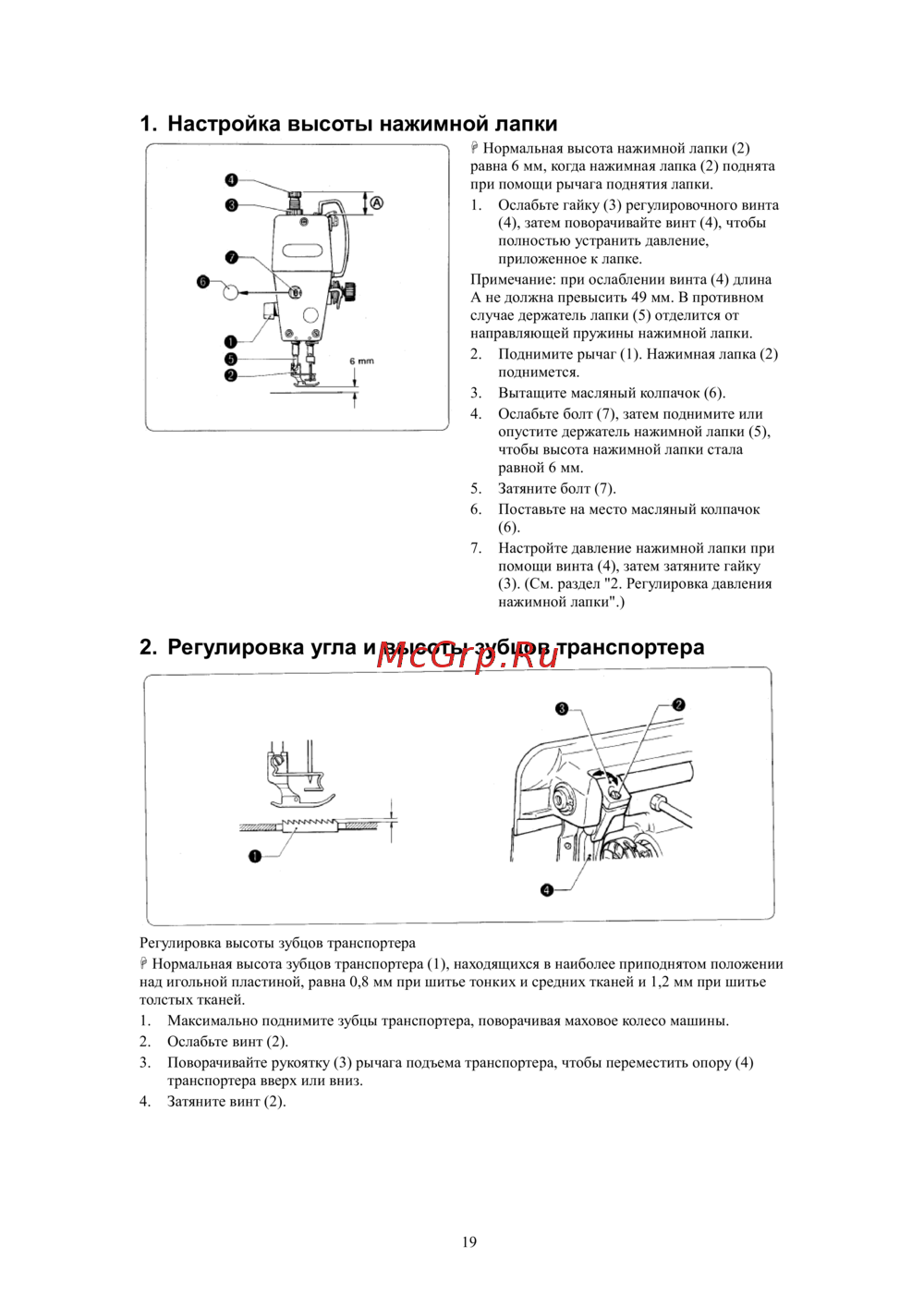

Brother S-1000A-3 [19/27] Регулировка угла и высоты зубцов транспортера

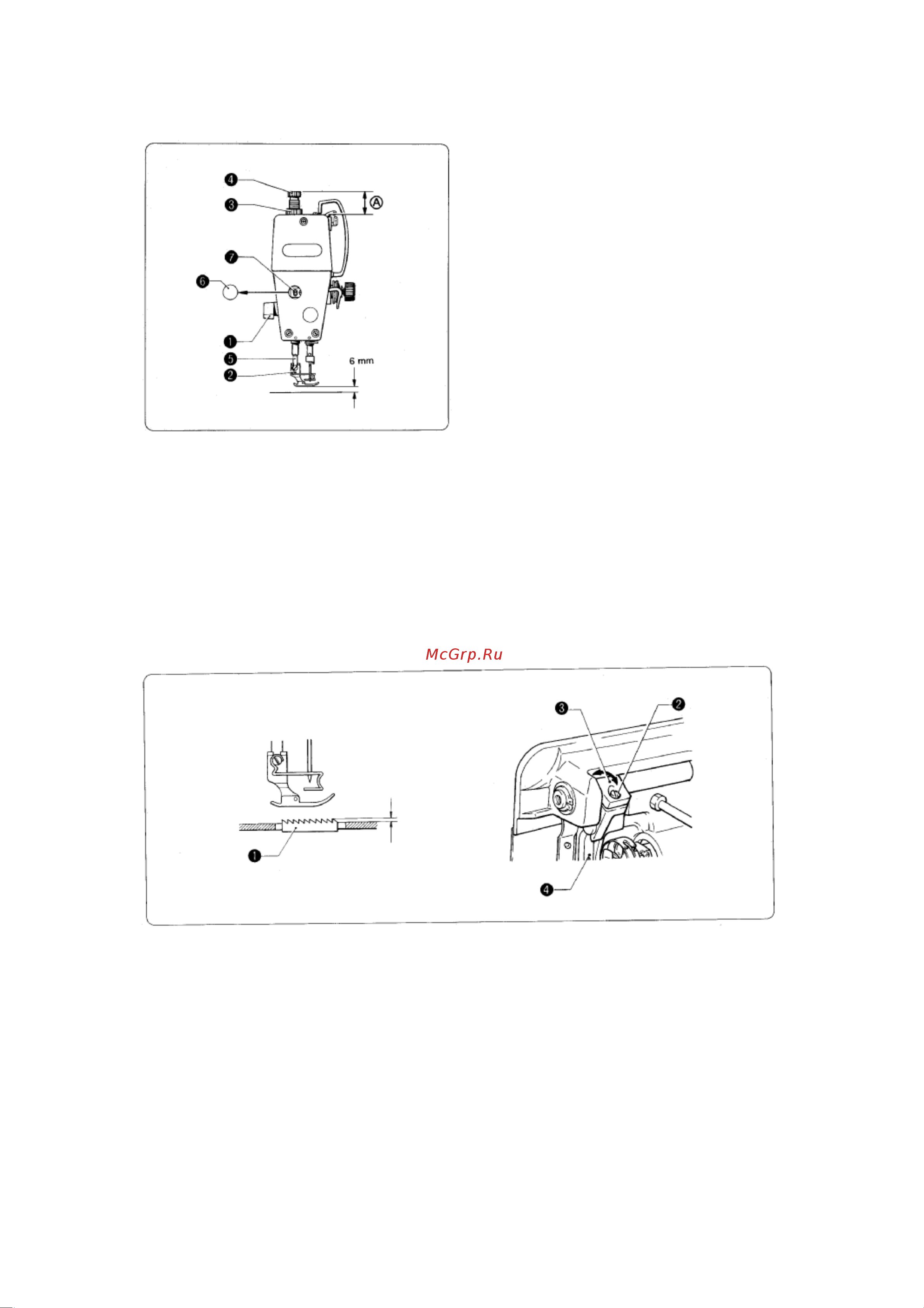

1. Настройка высоты нажимной лапки

 Нормальная высота нажимной лапки (2)

равна 6 мм, когда нажимная лапка (2) поднята

при помощи рычага поднятия лапки.

1. Ослабьте гайку (3) регулировочного винта

(4), затем поворачивайте винт (4), чтобы

полностью устранить давление,

приложенное к лапке.

Примечание: при ослаблении винта (4) длина

А не должна превысить 49 мм. В противном

случае держатель лапки (5) отделится от

направляющей пружины нажимной лапки.

2. Поднимите рычаг (1). Нажимная лапка (2)

поднимется.

3. Вытащите масляный колпачок (6).

4. Ослабьте болт (7), затем поднимите или

опустите держатель нажимной лапки (5),

чтобы высота нажимной лапки стала

равной 6 мм.

5. Затяните болт (7).

6. Поставьте на место масляный колпачок

(6).

7. Настройте давление нажимной лапки при

помощи винта (4), затем затяните гайку

(3). (См. раздел "2. Регулировка давления

нажимной лапки".)

2. Регулировка угла и высоты зубцов транспортера

Регулировка высоты зубцов транспортера

 Нормальная высота зубцов транспортера (1), находящихся в наиболее приподнятом положении

над игольной пластиной, равна 0,8 мм при шитье тонких и средних тканей и 1,2 мм при шитье

толстых тканей.

1. Максимально поднимите зубцы транспортера, поворачивая маховое колесо машины.

2. Ослабьте винт (2).

3. Поворачивайте рукоятку (3) рычага подъема транспортера, чтобы переместить опору (4)

транспортера вверх или вниз.

4. Затяните винт (2).
