Honda FOURTRAX 420 ES [135/230] Page 135

11. Установите фильтрующий элемент на корпус воз-

духоочистителя.

12. Нанесите тонкий слой смазки на поверхность

уплотнителя воздухоочистителя.

13. Установите на место хомут.

14. Установите воздухоочиститель в сборе в кожух.

15. Заверните винт.

16. Сборку проводите в порядке, обратном разборке.

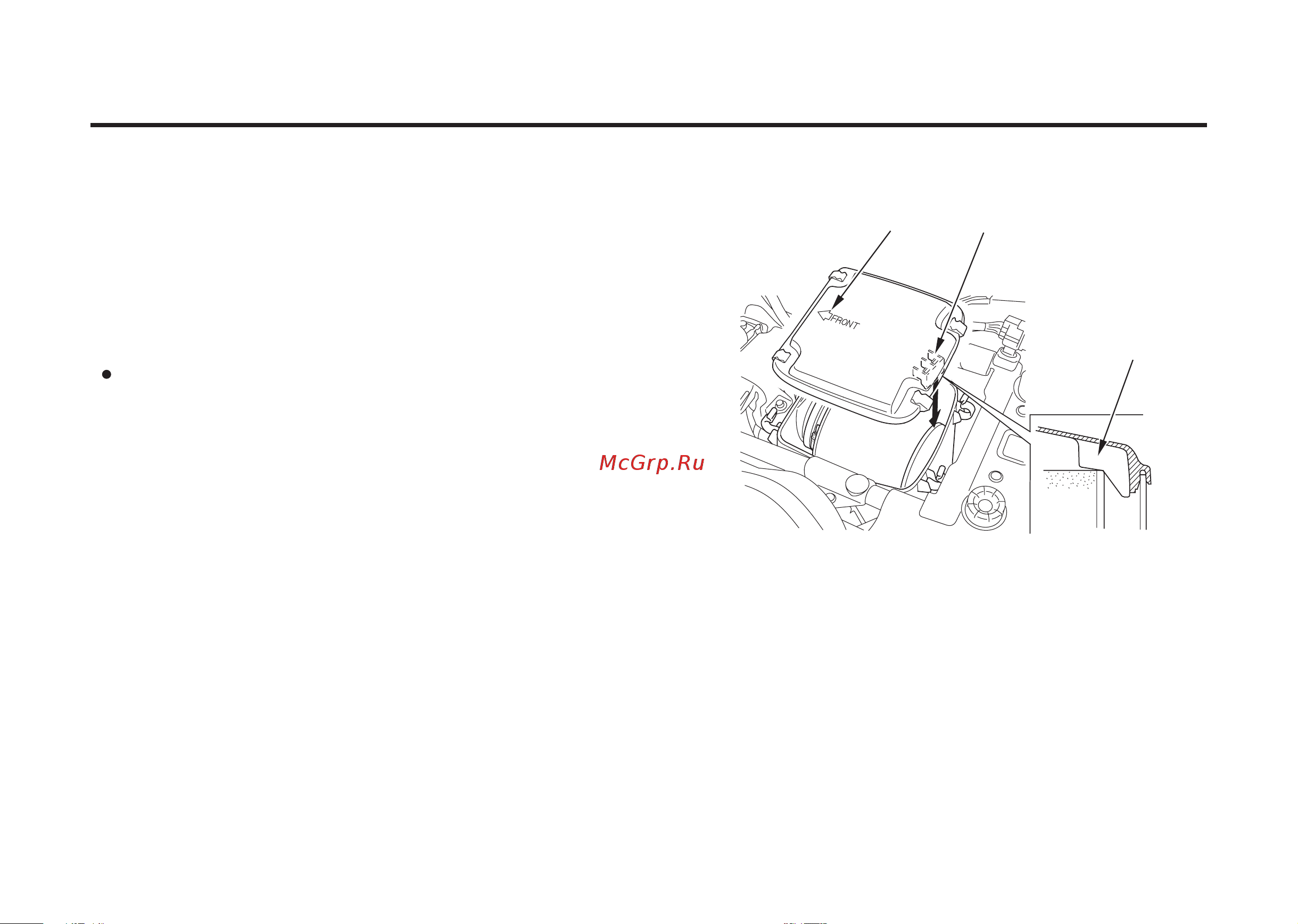

Установите крышку кожуха воздухоочистителя так,

чтобы метка FRONT (8) (передняя часть) была

направлена вперед и входила в фиксатор (9) дер-

жателя фильтрующего элемента.

ПОД СИДЕНЬЕМ

(8) (9)

(9)

(8) метка FRONT (передняя часть)

(9) фиксатор

ВОЗДУХООЧИСТИТЕЛЬ

Обслуживание мотовездехода 127
