ДРОССЕЛЬНАЯ ЗАСЛОНКА
Свободный ход рукоятки акселератора
Ознакомьтесь с правилами техники безопаснос-
ти на стр. 89.
ПРАВАЯ РУКОЯТКА
(B)
(((AAA)))
(3)(2) (4) (1)

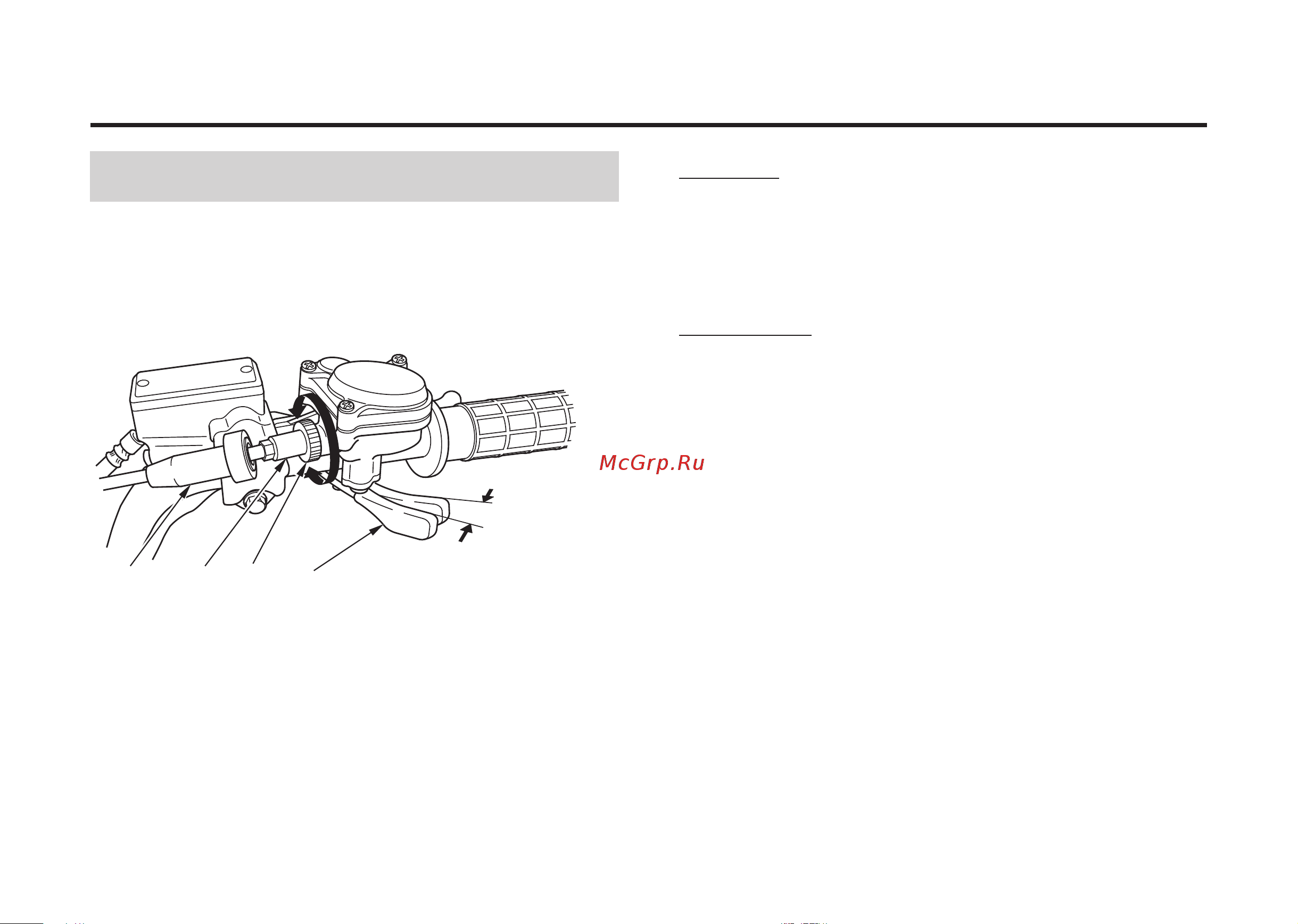

(1) рычаг акселератора
(2) резиновая гильза
(3) регулятор троса акселератора
(4) контргайка
(А)уменьшение свободного хода
(В)увеличение свободного хода
Проверка
Величина свободного хода проверяется на рычаге (1)
управления дроссельной заслонкой.
Свободный ход:
3 - 8 мм
Регулировка
1. Сместите резиновую гильзу (2) назад, чтобы обна-
жить регулятор (3) троса акселератора.
2. Ослабьте контргайку (4).
3. Для регулировки величины свободного хода пово-
рачивайте регулятор.
4. Закрутите контргайку и установите на место рези-
новую гильзу.
5. После завершения регулировки свободного хода
рычага акселератора проверьте корректность его
работы во всех положениях руля.
3 - 8 мм
130 Обслуживание мотовездехода
