Honda FOURTRAX 420 ES [155/230] Page 155

Индикатор износа задних тормозных колодок

Ознакомьтесь с правилами техники безопаснос-

ти на стр. 89.

(1)

(2)

(3)

Задний тормоз оборудован внешним индикатором

износа тормозных колодок, который позволяет Вам

проверять износ без какого-либо демонтажа. В про-

цессе эксплуатации мотовездехода по мере износа

тормозных колодок стрелка перемещается по направ-

лению к контрольной метке.

1. Периодически контролируйте перемещение стрел-

ки (1), расположенной на рабочем рычаге (2) тор-

мозного суппорта.

2. Если стрелка подошла близко к контрольной метке

(3), замените тормозные колодки у официального

дилера Хонда.

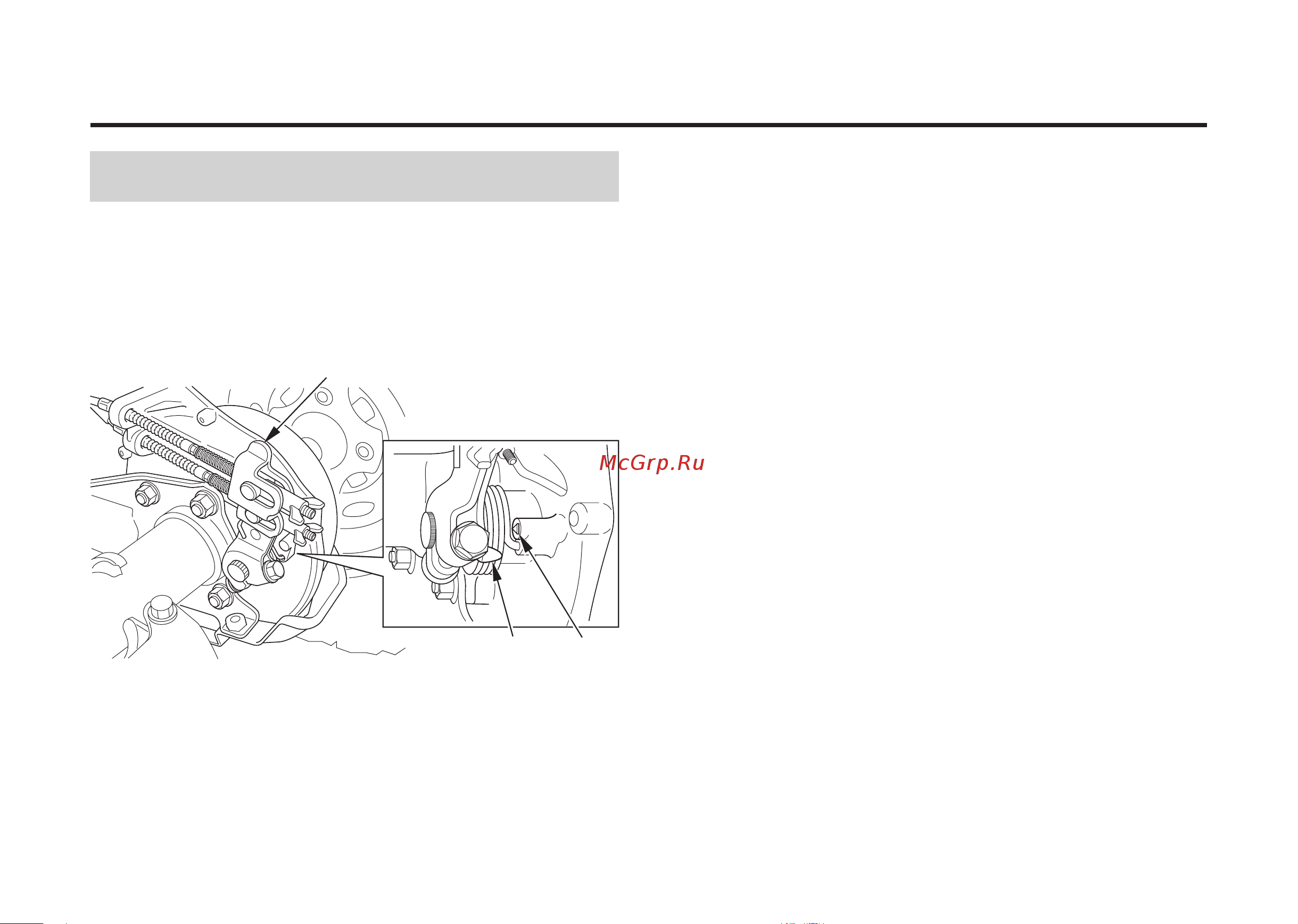

СЗАДИ СПРАВА

(1) стрелка

(2) рабочий рычаг тормозного суппорта

(3) контрольная метка

ТОРМОЗА

Обслуживание мотовездехода 147
