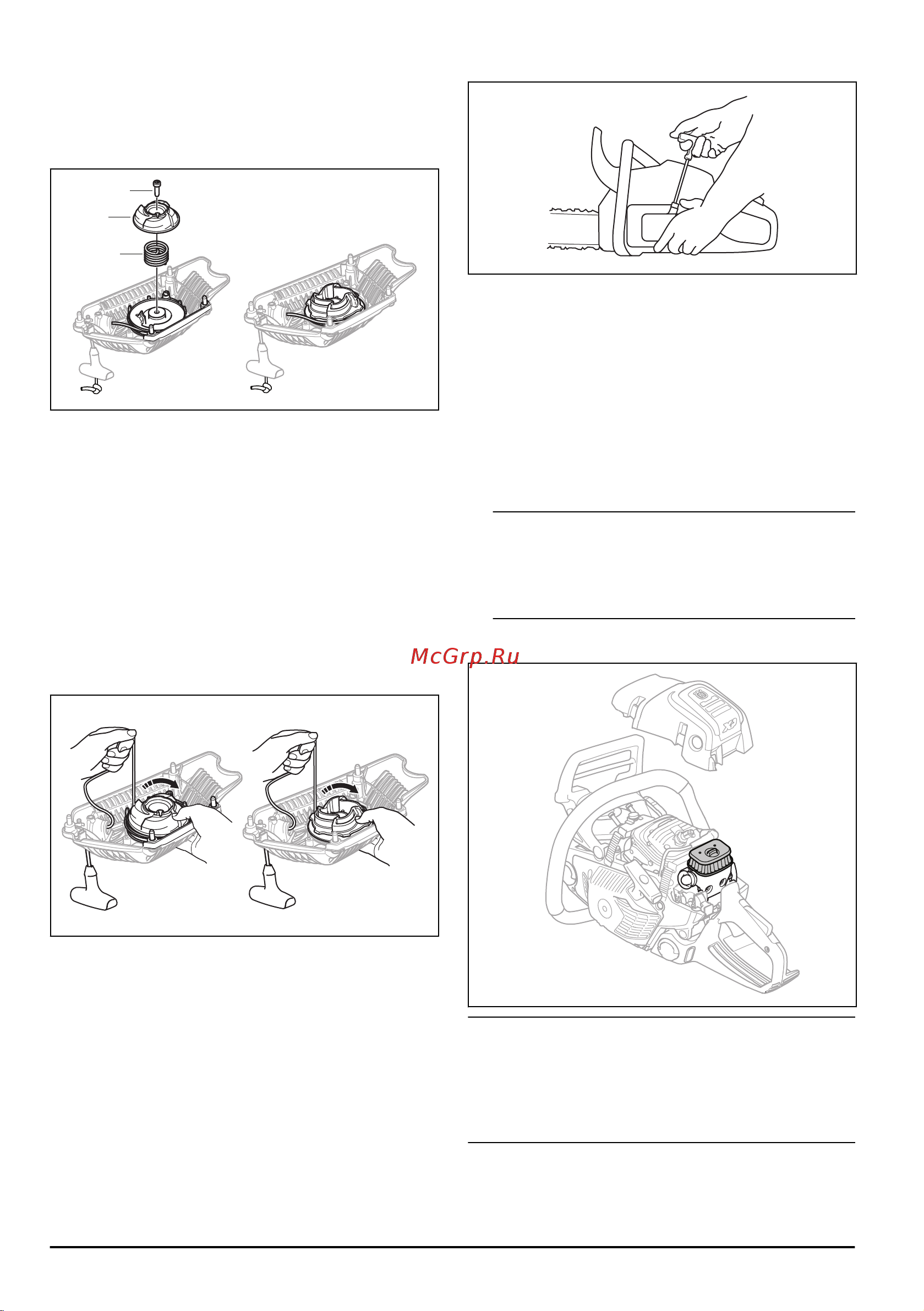

8. Проведите шнур стартера через отверстие в
корпусе стартера и ручке шнура стартера.
9. Завяжите крепкий узел на конце шнура стартера.
10. 545 Mark II, 545G Mark II: Установите пружину (C),
манжету (B) и центральный винт (A).
A
B
C
Натяжение возвратной пружины
1. Поместите шнур стартера в выемку в шкиве.
2. Поверните шкив стартера примерно на 2 оборота
по часовой стрелке.
3. Положите большой палец на шкив.
4. Потяните ручку шнура стартера и полностью
вытяните шнур стартера.
5. Сдвиньте большой палец и отпустите шнур
стартера.
6. Убедитесь, что шкив стартера может
поворачиваться на ½ оборота при полностью
вытянутом шнуре стартера.
Установка корпуса стартера на
изделие
1. Вытяните шнур стартера и установите стартер на
картер двигателя.
2. Плавно отпускайте шнур стартера, пока шкив не
войдет в зацепление с собачками.
3. Затяните винты, которые фиксируют стартер.
Очистка воздушного фильтра
Регулярно очищайте воздушный фильтр от грязи и
пыли. Регулярная очистка предотвращает
неисправности карбюратора, проблемы при запуске,
снижение мощности двигателя, износ деталей
двигателя и повышенный расход топлива.
1. Снимите крышку цилиндра и воздушный фильтр.
2. Очистите фильтр щеткой или вытряхните пыль.
Для полной очистки фильтр следует промыть в
воде с моющим средством.
Примечание: Воздушный фильтр после
эксплуатации в течение длительного времени
невозможно полностью очистить. Регулярно
выполняйте замену воздушного фильтра и всегда
заменяйте неисправный фильтр.
3. Установите воздушный фильтр и убедитесь, что
он плотно посажен на держатель фильтра.
Примечание:
Изделие может оснащаться
различными типами воздушных фильтров в
зависимости от погодных и рабочих условий и
времени года. Для получения более подробной
информации обратитесь к своему дилеру по
обслуживанию.
28 544 - 005 - 10.05.2019
