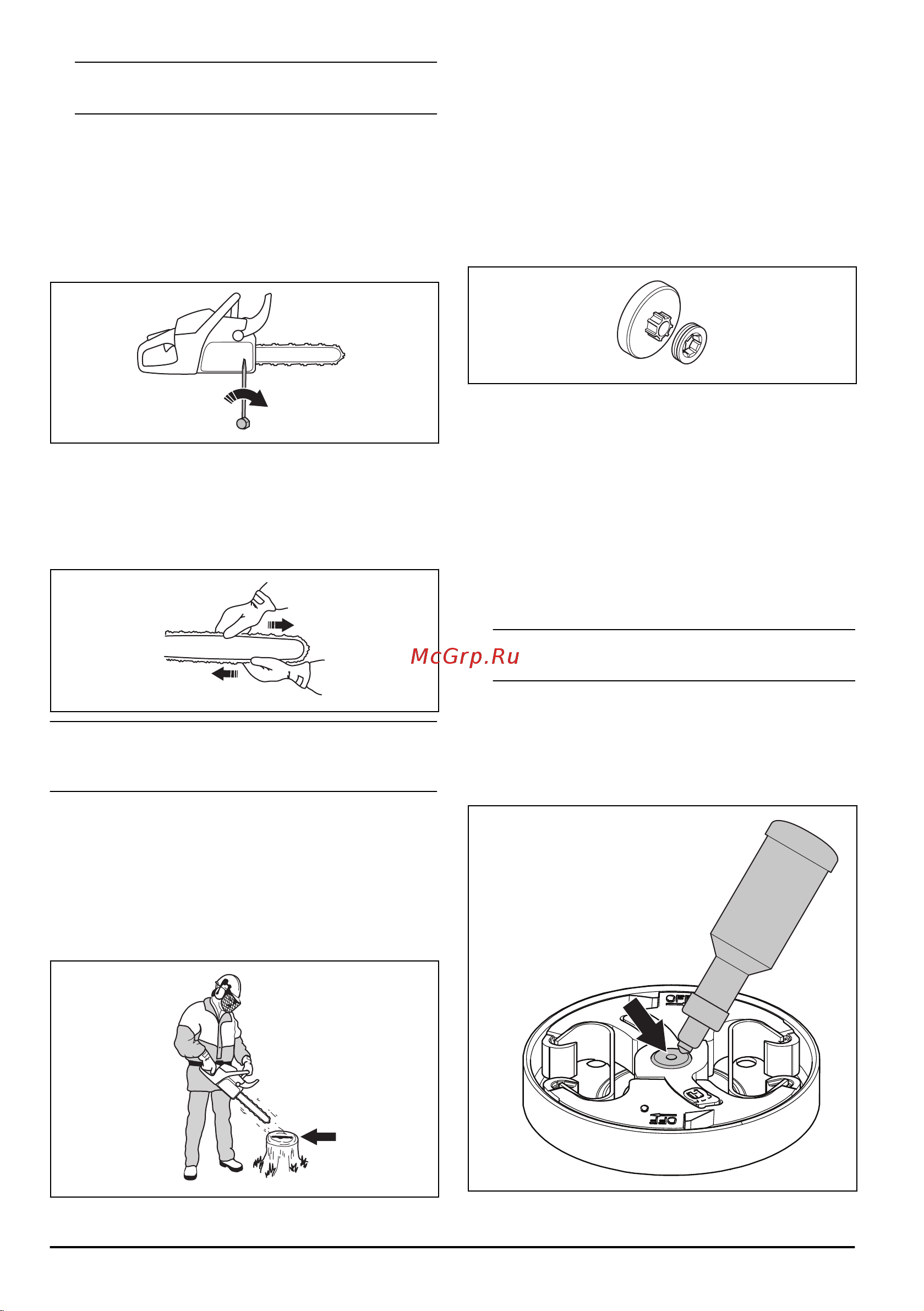

Примечание: Некоторые модели имеют только
одну гайку крепления шины.
2. Затяните гайки крепления шины от руки с
максимально возможным усилием.
3. Поднимите переднюю часть направляющей шины
и поверните винт механизма натяжения цепи.
Используйте комбинированный ключ.
4. Затяните цепь пилы таким образом, чтобы она
плотно прилегала к направляющей шине, но
могла свободно вращаться.
5. Затяните гайки крепления шины с помощью
ключа и одновременно поднимите переднюю
часть направляющей шины.
6. Убедитесь, что цепь пилы свободно
протягивается рукой и не свисает с
направляющей шины.
Примечание: Информацию о расположении винта
механизма натяжения цепи на изделии см. в разделе
Обзор изделия на стр. 2
.
Проверка смазки цепи пилы
1. Запустите изделие и дайте ему поработать на ¾
мощности. Удерживайте шину приблизительно в
20 см/8 дюймах над светлой поверхностью.
2. При надлежащей смазке цепи пилы через 1
минуту на поверхности появится четкая линия
масла.
3. При ненадлежащей смазке цепи пилы проверьте
направляющую шину. Инструкции см. в разделе
Проверка направляющей шины на стр. 33
. Если
после техобслуживания проблему устранить не
удалось, обратитесь к своему дилеру по
обслуживанию.
Проверка кольцевой звездочки
Барабан сцепления оснащен заменяемой кольцевой
звездочкой.
1. Убедитесь, что кольцевая звездочка не
изношена. При необходимости выполните
замену.
2. При замене цепи пилы следует одновременно
заменять кольцевую звездочку.
Смазка игольчатого подшипника
1. Потяните передний щиток для рук назад, чтобы
выключить тормоз цепи.
2. Ослабьте гайки крепления шины и снимите кожух
сцепления.
Примечание: Некоторые модели имеют только
одну гайку крепления шины.
3. Поместите изделие на устойчивую поверхность
таким образом, чтобы барабан сцепления был
обращен вверх.
4. Смажьте игольчатый подшипник с помощью
пистолета. Используйте моторное масло или
смазку для подшипников высокого качества.
32
544 - 005 - 10.05.2019
