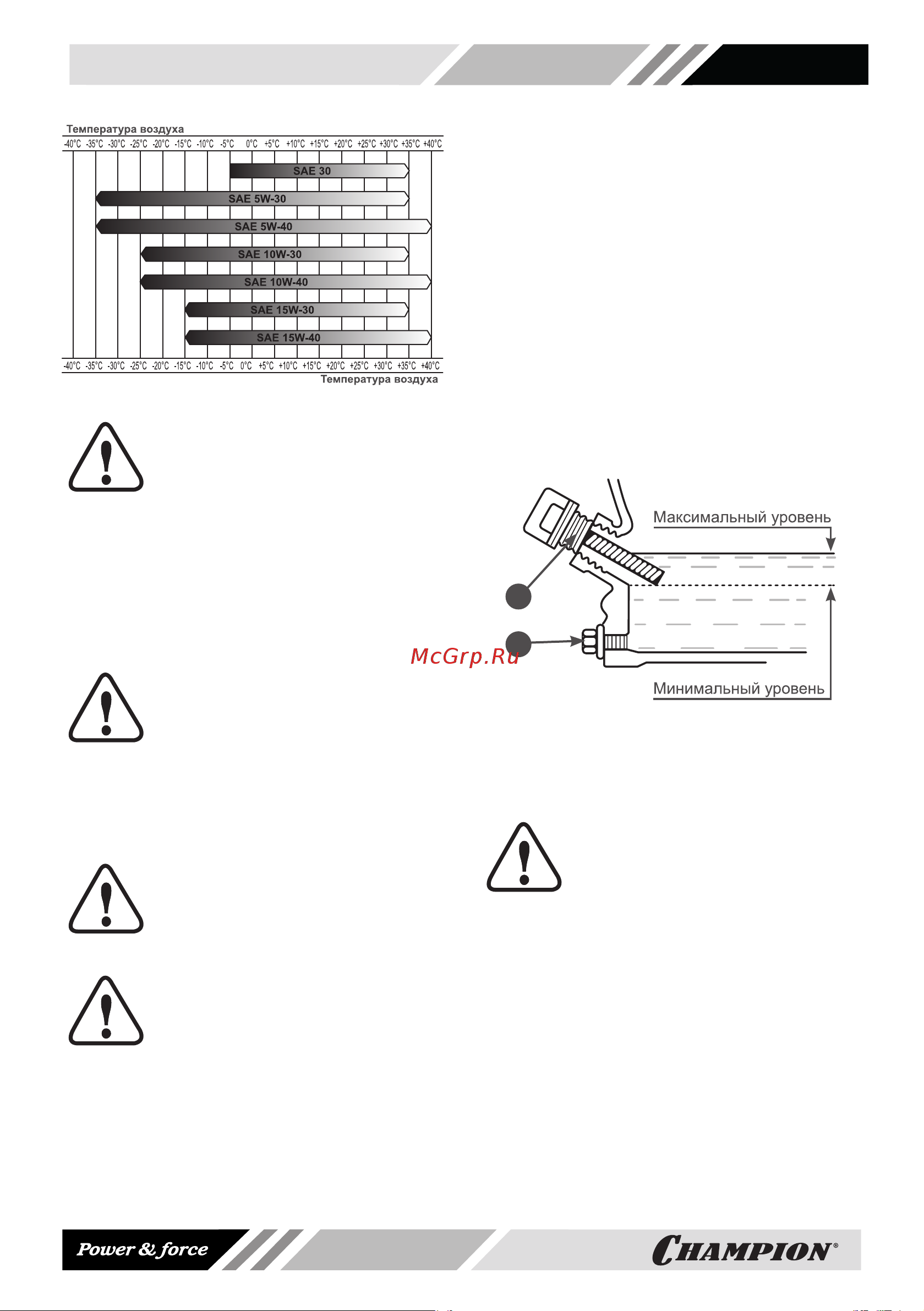

Рис. 12 Определение вязкости масла
ПРИМЕЧАНИЕ!
Для мотокультива-
тора CHAMPION ре-
комендуется приме-
нять масло CHAMPION SAE30,
SAE5W-30. Допускается применение
масла других производителей соот-
ветствующих категории SE или SF по
классификации API и соответствую-
щей вязкости масла по классификации
SAE в зависимости от температуры
окружающего воздуха.
ВНИМАНИЕ!
Несвоевременная замена мас-
ла, работа на масле, отрабо-
тавшем свой ресурс, работа
на постоянно пониженном уровне мас-
ла, работа на масле, не соответствую-
щем температуре окружающей среды,
приведет к выходу из строя двигателя,
и не подлежит ремонту по гарантии.
ВНИМАНИЕ!
Помните, что наличие датчи-
ка уровня масла не гарантиру-
ет на 100 % отключение дви-
гателя при пониженном уровне масла.
ВНИМАНИЕ!
При запуске нового двигателя
первая замена масла произво-
дится через 5 часов работы
двигателя. Вторая замена масла через
25 часов работы двигателя. Все после-
дующие замены масла производятся че-
рез каждые 50 часов работы двигателя.
Для заправки моторного масла необхо-
димо проверить уровень масла в картере
(Рис.13):
1. Открутите крышку картера и извлеки-
те щуп.
2. Протрите щуп насухо и вставьте в
отверстие заливной горловины, не
закручивая крышку. Аккуратно вы-
тащите щуп и осмотрите его. Уро-
вень масла должен соответствовать
верхней отметке на щупе. При недо-
статочном уровне масла в картере
необходимо долить чистое масло до
верхней отметки на щупе (что соот-
ветствует нижней кромке заливного
отверстия). После окончательной
проверки, плотно закрутите крышку
заливной горловины.
2
1
Рис. 13 Проверка уровня масла в картере
1. Крышка-щуп маслозаливной горловины
2. Сливной болт
МАСЛО В РЕДУКТОРЕ
ВНИМАНИЕ!
Мотокультиватор постав-
ляется с завода без масла в
картере редуктора. Перед
запуском в работу необходимо залить
требуемое количество (1,5л) чистого
трансмиссионного масла.
Для смазки используйте трансмисси-
онное масло 80W90 по классификации
SAE.
Поместите мотокультиватор на ровную
поверхность и снимите крышку-щуп мас-
лозаливной горловины (Рис. 14А).
Масло должно быть на уровне нижнего
края маслозаправочного отверстия. До-
лейте масло, если уровень слишком низ-
кий.
13
