ОБСЛУЖИВАНИЕ ФИЛЬТРА
БЕНЗОБАКА
Открутите крышку бензобака (Рис.22)
и снимите сетчатый пластмассовый
фильтр, расположенный под крышкой
бензобака. Удалите частицы грязи, про-
мойте фильтр и установите его на место.
Закройте плотно крышку бензобака.

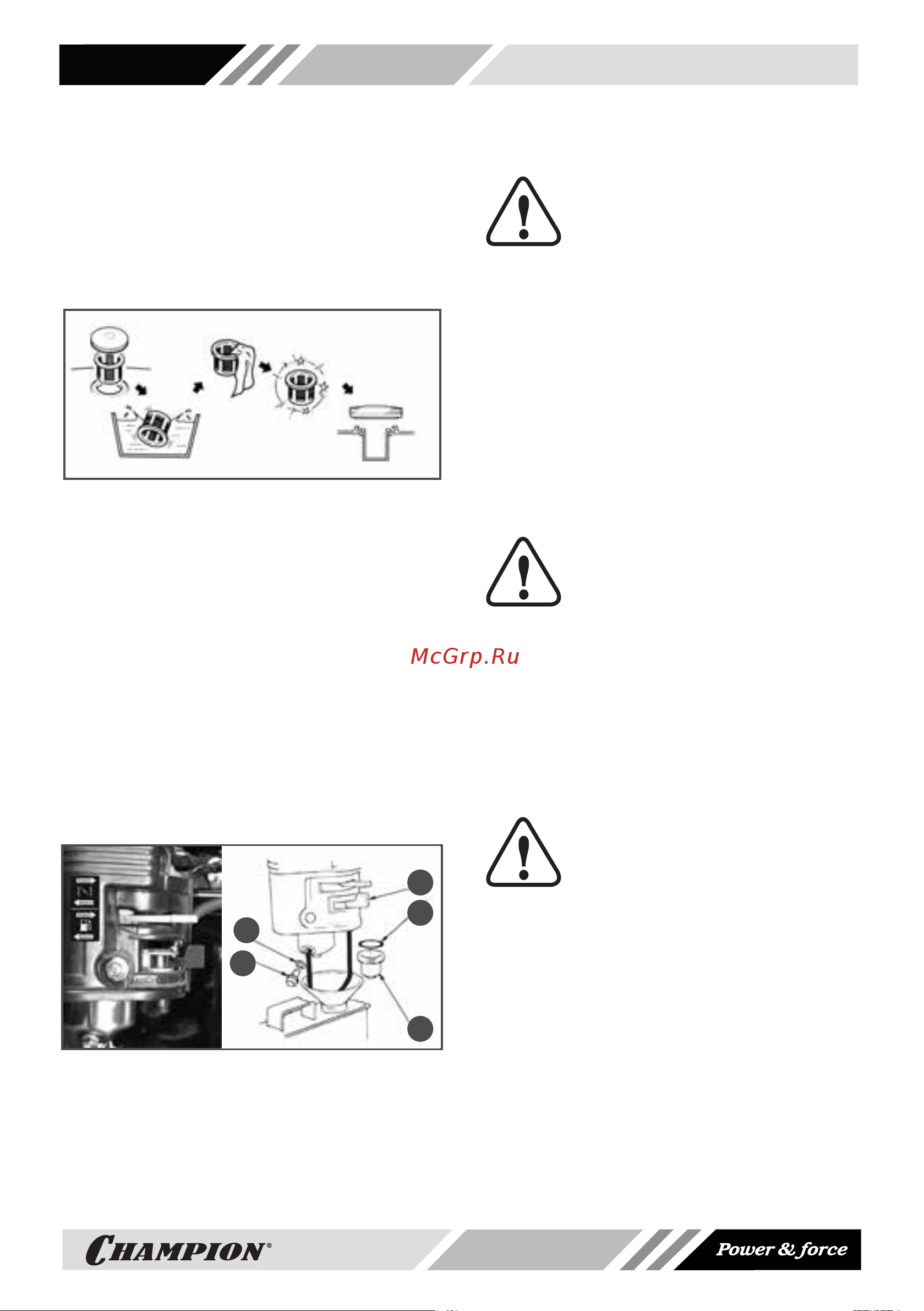

Рис.22 Обслуживание фильтра бензобака
ОБСЛУЖИВАНИЯ ФИЛЬТРА-
ОТСТОЙНИКА КАРБЮРАТОРА
1. Установите топливный рычаг в поло-
жение «ЗАКРЫТО» Рис. 23.
2. Установите под карбюратор подхо-
дящую емкость.
3. Открутите сливной болт и слейте то-
пливо из отстойника карбюратора.
4. Открутите стакан отстойника и про-
мойте его.
5. Закрутите стакан отстойника и слив-
ной болт.
1
2
5
4
3
Рис.23 Обслуживание
фильтра-отстойника карбюратора
1. Болт 2. Шайба 3. Топливный рычаг
4. Кольцо 5. Отстойник
РЕГУЛИРОВКА ЗАЗОРОВ
КЛАПАНОВ
ВНИМАНИЕ!
Зазор в клапанах необходимо
проверять через каждые 300
часов работы двигателя.
Зазор в клапанах:
Впускной клапан:
0,1± 0,02 мм (холодный двигатель).
Выпускной клапан:
0,15 ± 0,02 мм (холодный двигатель).
ОБСЛУЖИВАНИЕ СВЕЧИ
ЗАЖИГАНИЯ
Рекомендованная свеча зажигания
F7RTC или её аналоги (CHAMPION-
RN6YC, NGK-BPR7ES, Bosch-WR5DC).
ВНИМАНИЕ!
Использование для работы дви-
гателя свечи зажигания, от-
личной по своим параметрам
от рекомендованной, может привести к
выходу двигателя из строя. Двигатель
не подлежит ремонту по гарантии.
1. Отсоедините колпак свечи зажигания
и удалите грязь вокруг свечи зажига-
ния (Рис. 24).
2. Открутите свечу зажигания свечным
ключом.
ВНИМАНИЕ!
Никогда не выкручивайте
свечу, пока двигатель полно-
стью не остыл – существует
опасность повреждения резьбовой ча-
сти головки цилиндра.
3. Проверьте свечу зажигания, если
электроды изношены или поврежде-
на изоляция, замените её.
4. Измерьте зазор между электродами
свечи зажигания специальным щупом.
Зазор должен быть 0,7-0,8 мм (Рис.24).
При увеличении, или уменьшении тре-
буемого зазора, рекомендуется заме-
нить свечу, так как регулировка зазора
может привести к изменению качества
искрообразования.
