е отпускате рукоятку стартера
резко с верхнего полоения иначе шнур
намотается на маховик и произодет
поломка стартера. тпускате руко-
ятку медленно во избеание повре-
дения стартера. евыполнение тих
требовани инструкии часто приво-
дит к поломке стартера и не подлеит
гарантиному обслуивани.
СТАНВКА ВИАТЕ
При возникновении аварийной ситуации,
для кстренной остановки культиватора
переведите выключатель зажигания в по-
ложение (Выкл.) Рис.15.
Рис.1 Вклатель аиаи
Для остановки двигателя культиватора в
нормальном рабочем режиме необходи-
мо выполнять следующие действия
1. Переведите рычаг газа в режим холо-
стого хода и дайте двигателю порабо-
тать примерно 1 минуту.
2. Переведите выключатель зажигания
в положение (Выкл.).
3. акройте топливный кран.
ВИЕНИЕ МТКТИВАТРА
Мотокультиватор ВС7713 имеет три ско-
рости передвижения две вперед, одна
назад (Рис.16А). У модели ВС7714, со-
ответственно, 3 вперед и 1 назад (Рис.
16В).
Максимальная скорость обработки
почвы фрезами культиватора ВС7713 на
первой передней передаче до 6,2 км/ч,
на второй — до 8,4 км/ч, на задней — до
4,6. У мотокультиватора ВС7714,
соответственно
3 передача — до 8,4 км/ч, 2 — 6,2 км/ч,
1 — до 2,8 км/ч, задняя — до 3,8 км/ч.
A B

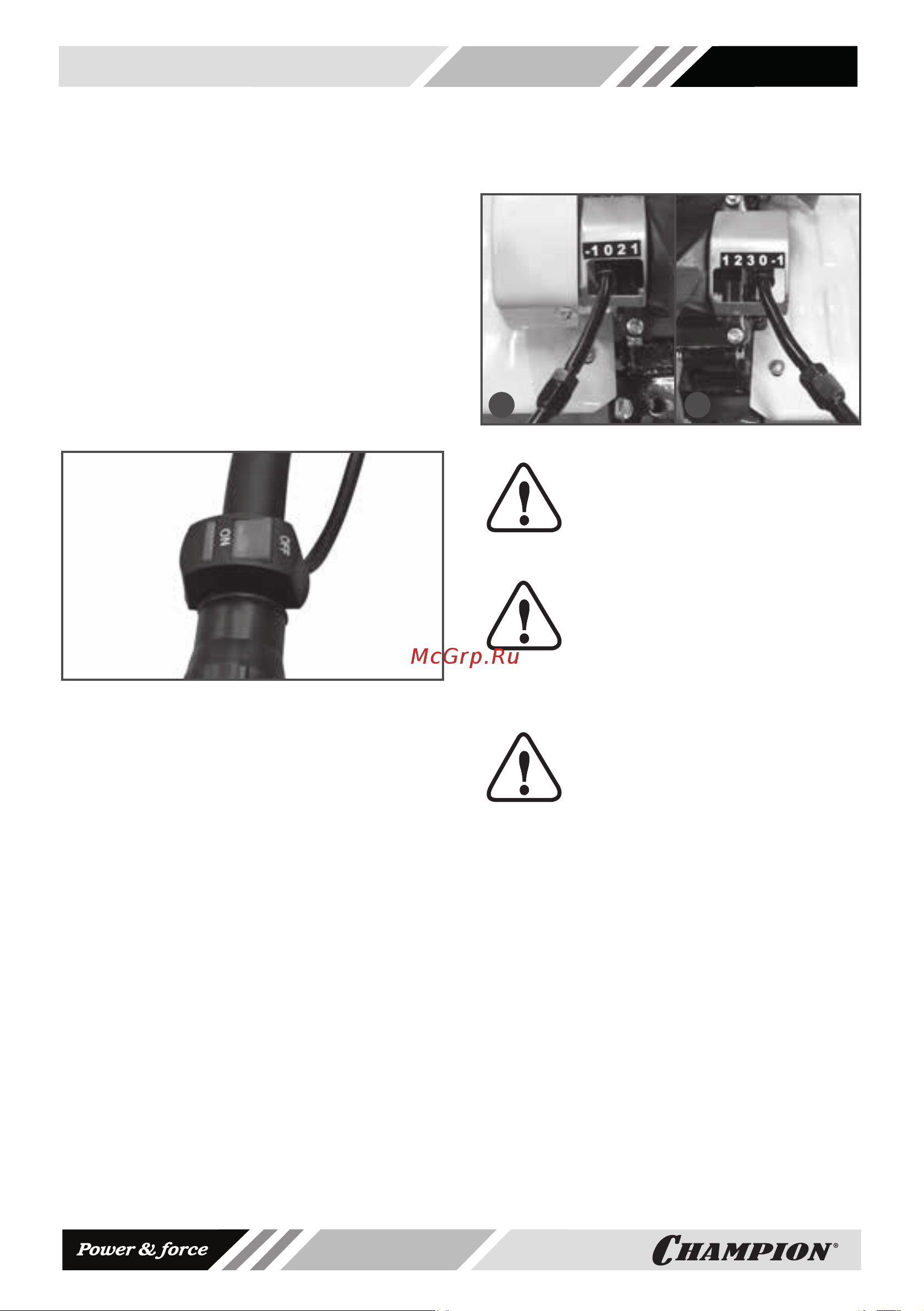

Рис. 1 Корока ереда отокльтиатора
ВИМАИ
еред переклчением пере-
дачи необходимо рычаг газа
перевести в реим холостого
хода двигателя.
ВИМАИ
еред вклчением переклче-
нием или выклчением пере-
дачи необходимо отпускать
рычаг вклчения сепления.
апреено переклчать передачи если
рычаг вклчения сепления наат.
ВИМАИ
адн передачу необходимо
вклчать только после пол-
но остановки враения фрез.
Переключение передач
1. Исходное положение — рычаг пере-
ключения передач в нейтральном по-
ложении (0).
2. Переведите рычаг газа в режим холо-
стого хода.
3. Переведите рычаг переключения пе-
редач в требуемое положение.
4. Если рычаг переключения передач не
перемещается в желаемое положе-
ние, установите рычаг в нейтральное
положение, выжмите рычаг сцепле-
ния и слегка переместите мотокуль-
тиватор, чтобы вернуть передачи в
исходное положение.
15
