Русский (RU)
2
Русский (RU) Сервисная инструкция
Перевод оригинального документа на английском языке.
СОДЕРЖАНИЕ
Стр.
1. Типовое обозначение
В данном разделе представлены фирменные таблички,
типовые обозначения и коды, которые могут присутствовать в
кодовом обозначении насосов различных исполнений.
1.1 Фирменные таблички

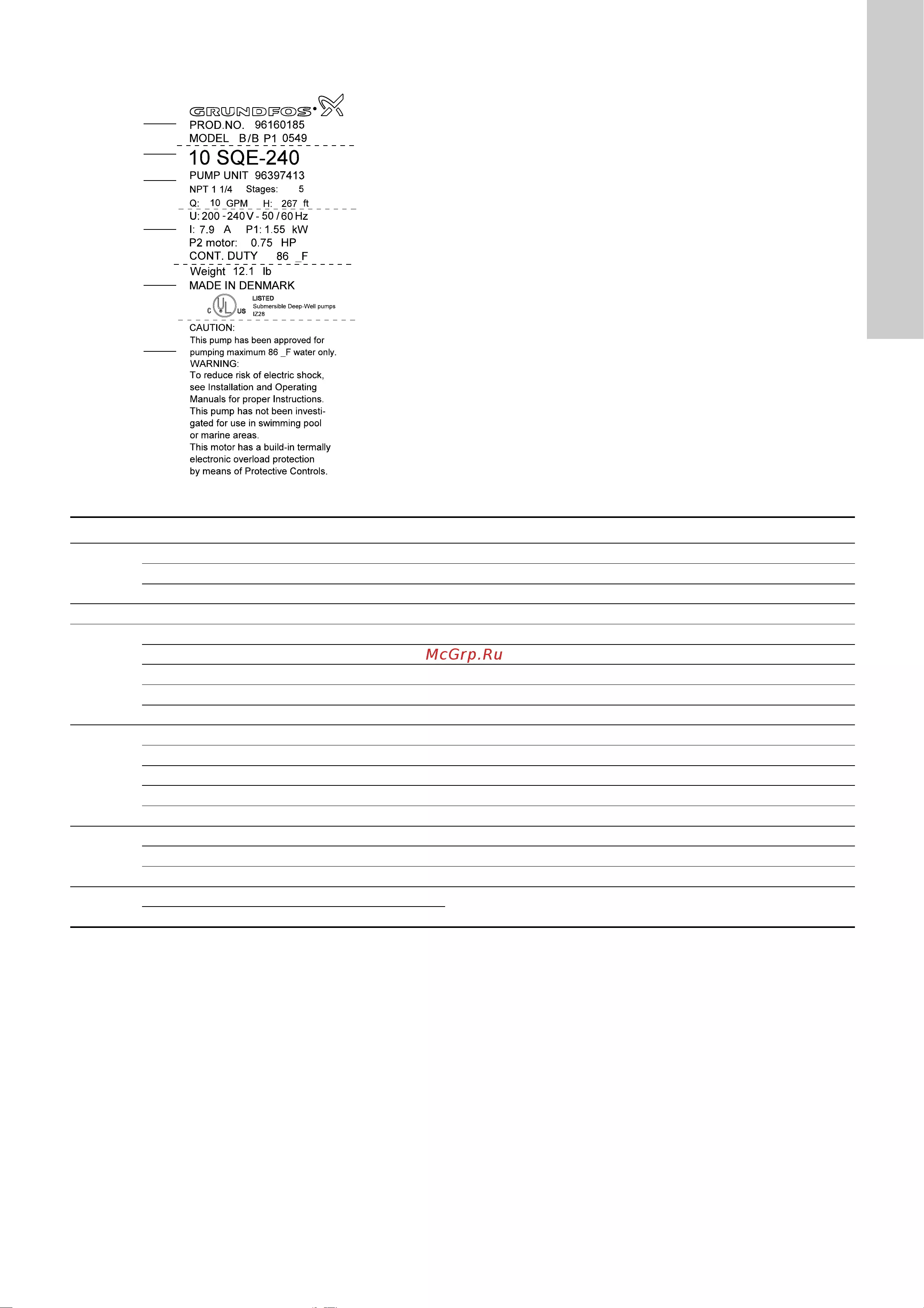

1.1.1 Фирменная табличка насоса
Фирменная табличка выгравирована на корпусе насоса.
Пример фирменной таблички для Европы, Южно-
Американского региона, Азиатско-Тихоокеанского
региона, Японии, Австралии
Расшифровка обозначений в фирменной табличке
1. Типовое обозначение
2
1.1 Фирменные таблички
2
1.2 Типовые обозначения
5
2. Моменты затяжки и смазочные материалы
6
3. Сервисные инструменты
7
3.1 Специальный инструмент
7
3.2 Стандартный инструмент
7
3.3 Инструмент для затяжки резьбовых
соединений
7
4. Разборка и сборка
8
4.1 Общие сведения
8
4.2 Разборка и сборка насоса и двигателя
9
4.3 Замена гидравлических деталей
9
4.4 Проверка двигателя
10
4.5 Заливка жидкости в электродвигатель
11
5. Порядок сборки
12
6. Спецификации испытаний
16
7. Утилизация отходов
18
8. Гарантии изготовителя
18
TM03 0018 3704
1
2
3
4
5
PROD.NO. 96510178
MODEL B / C P2 1122
SQ / SQE 1-35
Q： 1 m 3 / h H: 34 m
Stages: 2
P2 motor 0.37kW
PUMP UNIT 96080381
Weight 4.7 kg
MADE IN MEXICO
Rp 1 1 / 4
56
A
R
Поз. Код Описание
1
PROD. NO. Номер продукта
MODEL Поколение насосов
P2 1122 Код завода-изготовителя: P2 (Мексика) + код года/недели
2 SQ/SQE 1-35 Типовое обозначение. См. 1.2.1 Типовые обозначение насоса
3
Q: Расход, м
3
/ч
H: Напор, м
Stages: Количество ступеней
4P2 motor Потребляемая мощность насоса, кВт
5
Weight Масса нетто, кг
MADE IN MEXICO Страна-изготовитель
Знаки соответствия, маркировка СЕ
Rp 1 1/4 Тип и размер соединительной резьбы
