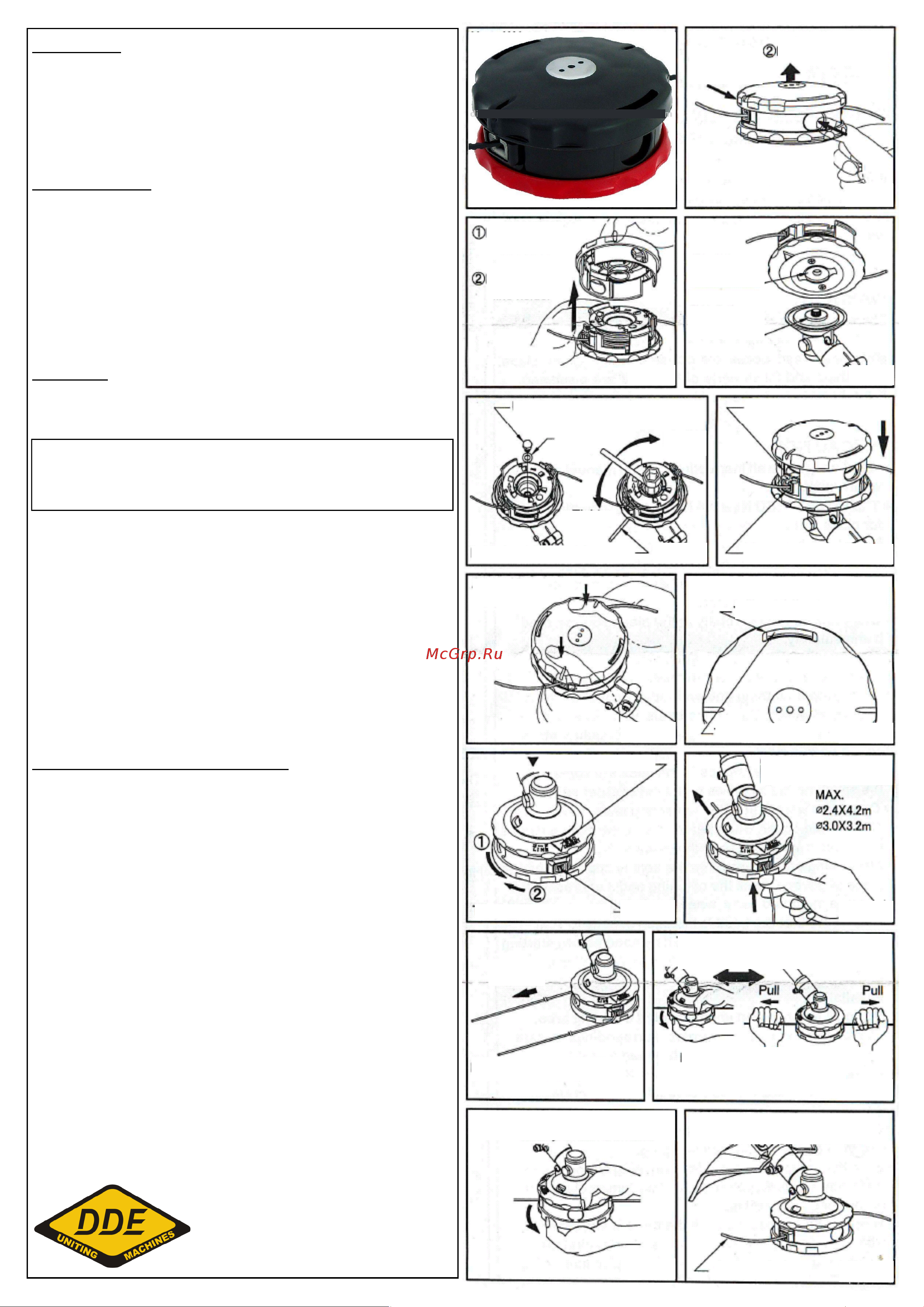

Назначение
Универсальная триммерная головка DDE Wind 1 предна-
значена для кошения травы с помощью нейлоновой лес-
ки диаметром 2.0-3.0 мм, бензиновыми или электриче-
скими триммерами с вращением режущей гарнитуры
против часовой стрелки и прямым валом.
Характеристики
Диаметр лески (корда): 2.0-3.0 мм.
Максимально допустимые обороты на валу редуктора:
10000 об/мин.
Минимальные эффективные обороты: 6000 об/мин* ( при
снижении рабочих оборотов ниже 6000 об/мин эффективность
кошения резко сокращается)
Посадочные размер вала триммера: 8—12 мм.
Установка
1.Нажав на две защелки снимите крышку головки плавно
потянув ее вверх. (рис. 7-8)
2. Установите корпус головки на вал редуктора триммера
(рис.9)
3. Заблокируйте вал редуктора. Закрепите головку, ис-
пользуя для этого оригинальную ,поставляемую в ком-
плекте с триммером, шайбу и гайку для установки трим-
мерного диска. Прочно затяните. (рис.10)
4. Установите крышку головки обратно до щелчка.
(рис.11)
5. Убедитесь что защелки точно вошли в пазы на крыш-
ке. (рис.12-13)
Замена нейлоновой лески (корда)
1.Совместите метку на крышке корпуса головки с любой
из двух проушин.
2.Отмерьте от 3 до 5 метров лески в зависимости от ее
диаметра. Вставьте леску в проушину напротив метки на
крышке корпуса и протолкните ее насквозь. (рис.15) Вы-
тяните леску с другой стороны головки и сделайте отрез-
ки равными по длине. (рис.16)
3.Поверните крышку на 90 градусов и потяните оба кон-
ца лески что бы зафиксировать их. Повторите операцию
2-3 раза. (рис.17)
4.Поворачивайте верхнюю крышку пока от обоих концов
лески не останется 10-15 см. (рис.18-19)
Выпуск лески осуществляется легким однократным
ударным нажатием кнопки катушки по земле при пол-
ных оборотах двигателя триммера.
ОСТОРОЖНО!
Установите триммерную головку согласно инструкции
прежде чем запускать двигатель!
Вверх
Рис.7
Нажмите
на защелку
Нажмите
на защелку
Потянуть
Рис.8
Проушина на корпусе
Рис.9
Рис.10
Рис.11
Рис.12
Рис.13
Рис.14
Рис.15
Рис.16
Рис.17
Рис.18
Рис.19
Снимите
крышку
Удерживай-
те катушку
Посадочное
отверстие
Вал редук-
тора
Оригинальная гайка от диска
Шайба
Ослаб-
лять
Затягивать
Заблокировать редуктор
Прорезь на верхней крышке
Прорезь в крышке
Защелка корпуса
Надавите до
щелчка
Метка на крышке корпуса
Отверстия вставки лески
Выровняйте оба отрезка
Поверните крышку на 90 гр. и потяните оба конца
лески что бы зафиксировать их
Повторите 2-3 раза
Намотайте леску поворачивая верхнюю крышку головки
Оставить 10-15см.
www.dde-um.com
