УКРАЇНСЬКА
9
6. Установіть на місце кришку приводу ланцюга та затягніть
монтажну гайку вручну.
7. Натягніть ланцюг обертаючи
натяжний гвинт за годинниковою
стрілкою за допомогою викрутки
на комбінованому інструменті.
8.
Натягніть ланцюг міцно, але не настілки сильно, щоб він
не піддавався провертанню рукою. Натисніть кнопку для
відпускання ланцюгового гальма. Для запобігання контакту
рук та ланцюга, для провертання ланцюга використовуйте
рукавиці.
9. Затягніть монтажну гайку комбінованим інструментом,
утримуючи кінець направляючої шини піднятим вверх.
Регулярно перевіряйте новий ланцюг до моменту його
припрацювання. Далі регулярно перевіряйте натяжіння
ланцюга для забезпечення гарної роботи та довгого строку
служби.
• Впродовж використання натяжіння ланцюга послабляється
внаслідок зношування. Для компенсування зношування
необхідно регулярно підтягувати ланцюг.
• Перевіряйте натяжіння ланцюга як мінімум під час кожного
заповнення резервуара для мастила для ланцюга.
1. Потягніть захист від віддачі в сторону переднього
руків’я, щоб вимкнути ланцюгове гальмо.
2. Відгвинтіть направляючу шину та зніміть кришку
приводу ланцюга.
3. Установіть ланцюг на носок направляючої шини, щоб
верхні різці були направлені вперед.
4. Утримуючи ланцюг на носком направляючої шини,
розмістіть задній кінець направляючої шини навпроти
привідного зубчатого барабану під кутом 45° до
шпиндельної головки. Пропустіть вільний кінець
ланцюга навкруг привідного зубчатого барабану,
вставте направляючу шину на місце на монтажний болт
та навпроти шпиндельної головки, та покладіть ланцюг
в канавку направляючої шини.
5. Вставте штифт натягувала направляючої шини в його
отвір у направляючій шині.

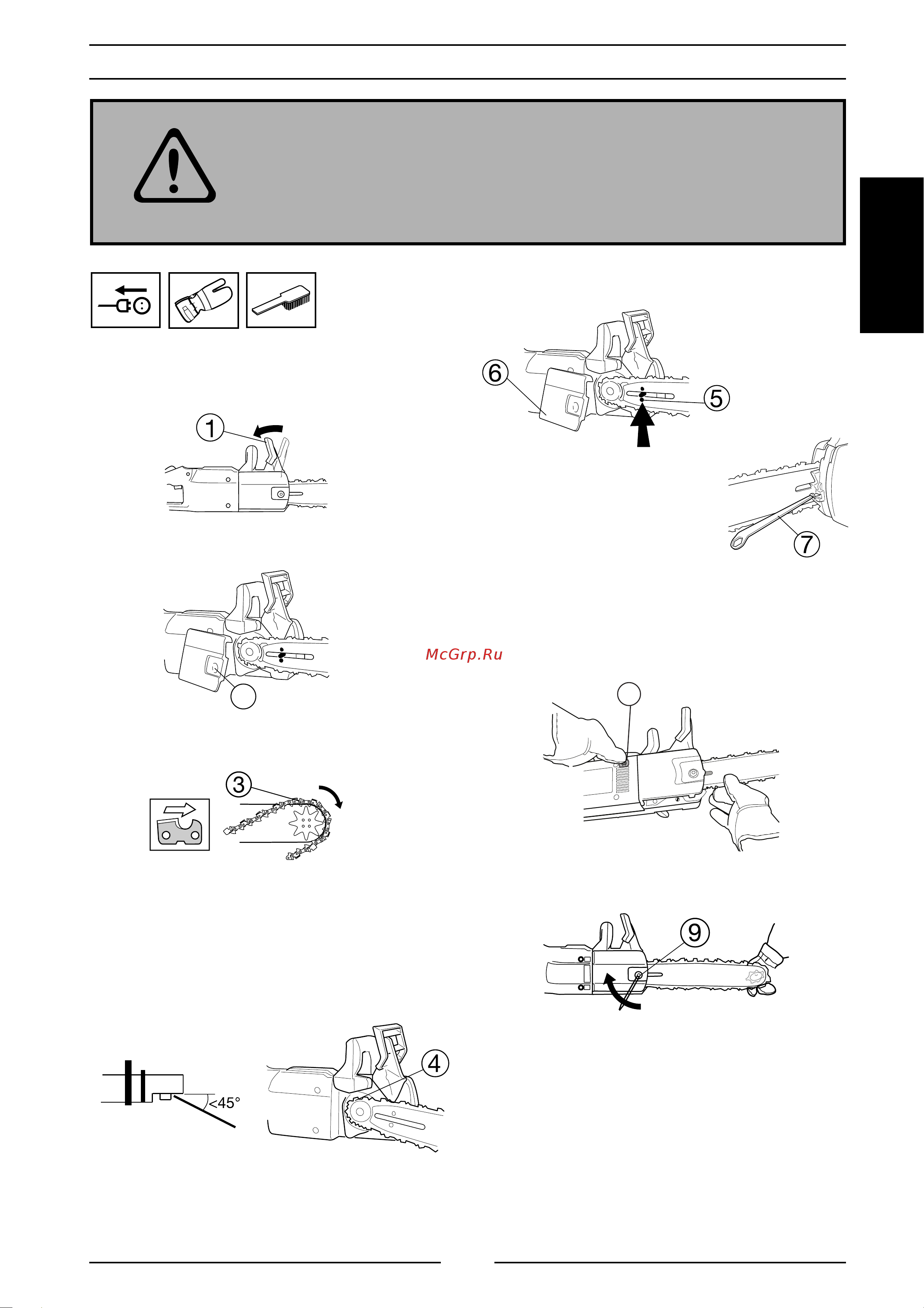

МОНТАЖ НАПРАВЛЯЮЧОЇ ШИНИ ТА РЕГУЛЮВАННЯ ЛАНЦЮГА
УВАГА!
Завжди знеструмлюйте інструмент перед проведенням чищення або технічного
обслуговування.
УВАГА!
Послаблений ланцюг під час роботи може вискочити зі своєї канавки і викликати
серйозні або навіть смертельні травми.
2
8
