3-ПРОВОДНАЯ ЦЕПЬ ОТПИРАНИЯ / ЗАПИРАНИЯ ДВЕРЕЙ ОТРИЦАТЕЛЬНОЙ ПОЛЯРНОСТИ
(большинство автомобилей японского производства)
СТАНДАРТНЫЕ СХЕМЫ ЗАПИРАНИЯ / ОТПИРАНИЯ ДВЕРЕЙ АВТОМОБИЛЯ
Зеленый и Синий провода защищенные предохранителями 15А должны быть подключены к "массе" (металлической детали кузова
автомобиля).
Зеленый провод с белой полосой - это импульсный выход запирания отрицательной полярности. Провод должен быть подключен к
проводу управления штатным реле запирания отрицательной полярности.
Синий провод с белой полосой - это импульсный выход отпирания отрицательной полярности. Провод должен быть подключен к проводу
управления штатным реле отпирания отрицательной полярности.
Зеленый и Синий провода с черными полосами - не используются.

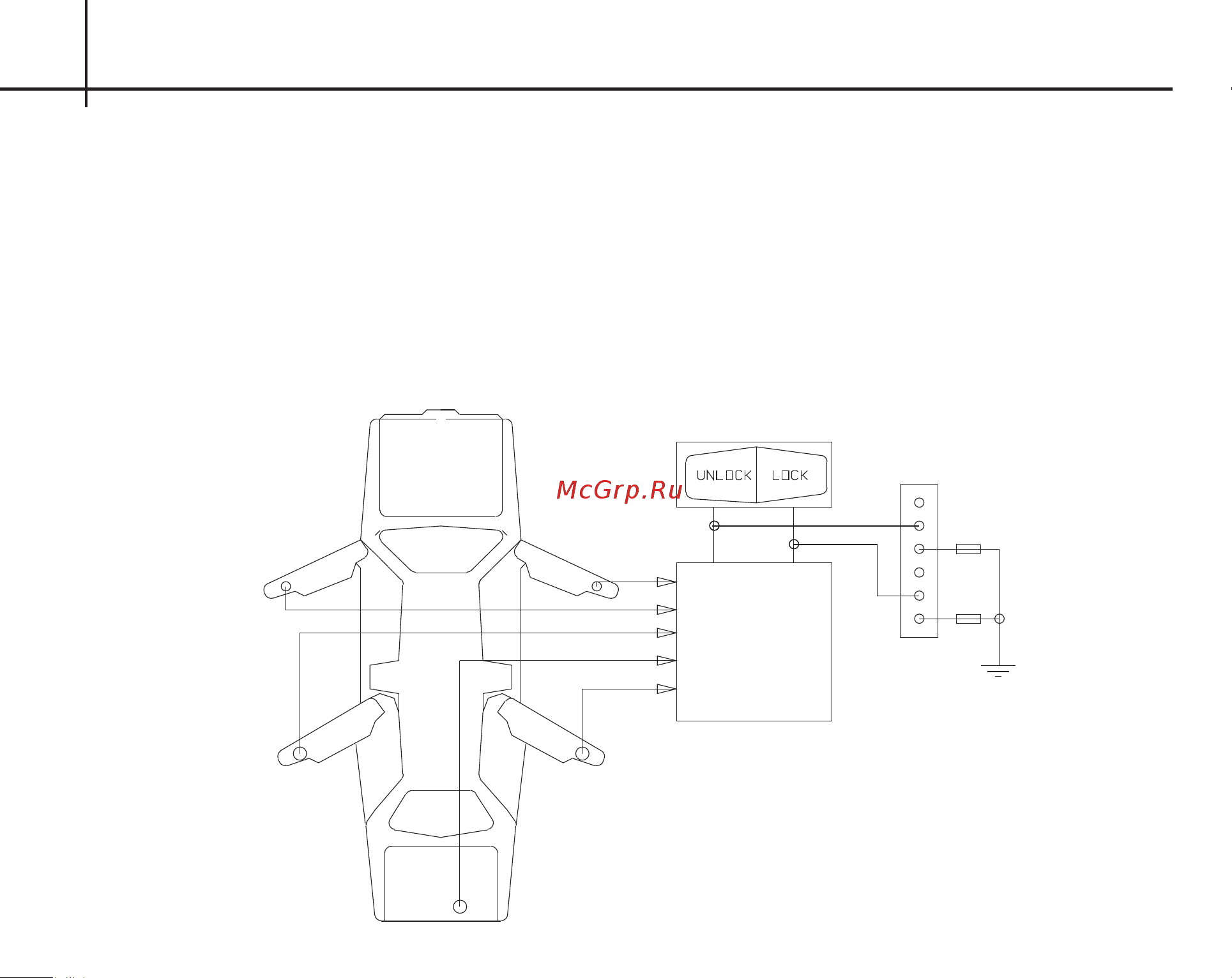

Схема управления каналом центрального замка с отрицательным триггером приведена ниже:
зеленый
синий
сине-белый
зелено-белый
Штатный
модуль
управления
замками
дверей
15A
15A
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
60
