3-ПРОВОДНАЯ ЦЕПЬ ОТПИРАНИЯ / ЗАПИРАНИЯ ДВЕРЕЙ ПОЛОЖИТЕЛЬНОЙ ПОЛЯРНОСТИ
(большинство легковых автомобилей «Дженерал Моторс»)
Зеленый и Синий провода защищенные предохранителями 15А, должны быть подключены к источнику питания +12 В.
Зеленый провод с белой полосой - это импульсный выход запирания положительной полярности. Провод должен быть подключен к
проводу управления штатным реле запирания положительной полярности.
Синий провод с белой полосой - это импульсный выход отпирания положительной полярности. Провод должен быть подключен к
проводу управления штатным реле отпирания положительной полярности.
Зеленый и Синий провода с черными полосами - не используются.

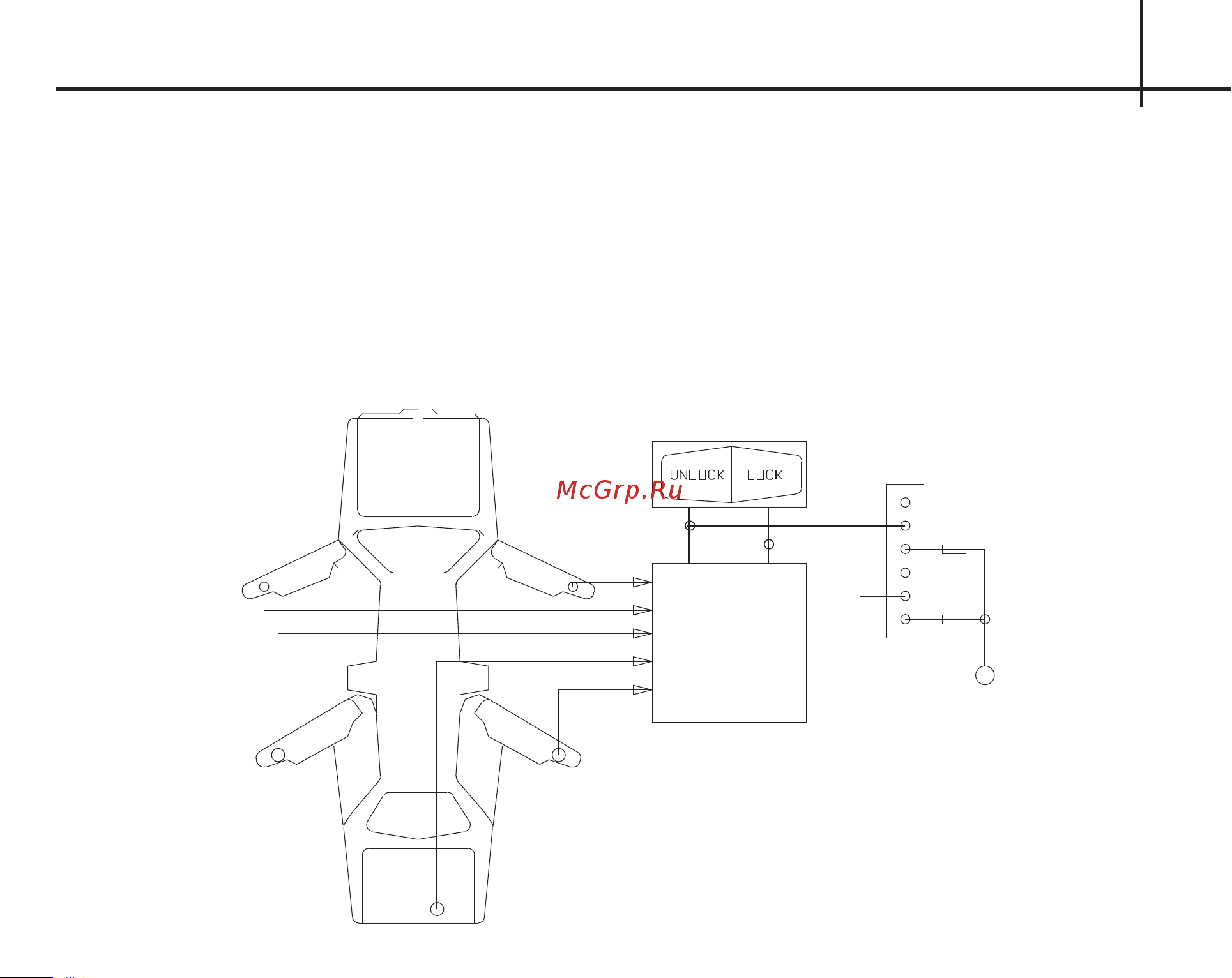

Схема управления каналом центрального замка с положительным триггером приведена ниже:
зеленый
синий
сине-белый
зелено-белый
Штатный
модуль
управления
замками
дверей
15A
15A
+12B
