RCF C 5212-66 [19/28] Installazione

ITALIANO

Ogni modello ha sul pannello posteriore 2 prese (poste in parallelo, in modo da avere un

ingresso ed un’uscita) per connettori “Neutrik Speakon NL4” (a 4 poli).

INSTALLAZIONE

L’installazione dei diffusori deve essere effettuata da personale qualicato rispettando gli

standard di sicurezza. Eseguire un’installazione sicura di ogni diffusore, controllando che la

struttura di supporto (es. parete, softto, ecc.) abbia le necessarie caratteristiche meccaniche,

tali da consentirle di sopportarne il peso senza il pericolo di cadute che potrebbero

compromettere l’incolumità di persone e/o danneggiare cose.

Utilizzare elementi di ssaggio adatti al tipo di struttura che deve sostenere i diffusori (es.

tasselli per mattoni forati, tasselli per calcestruzzo, ecc.).

a) INSTALLAZIONE IN POSIZIONE ORIZZONTALE TRAMITE STAFFA AD U

ACCESSORIO OPZIONALE NECESSARIO:

- AC NC12 H-BR (per C 5212-64, C 5212-66, C 5212-94, C 5212-96,

C 5212-99, C 7312-64, C 7312-94);

- AC NC15 H-BR (per C 5215-64, C 5215-66, C 5215-94, C 5215-96,

C 5215-99, C 9315-64, C 9315-94).

Fissare la staffa ad U alla parete od al softto tramite almeno 4 tasselli laterali (max. M8) ed

uno centrale (max. M10).

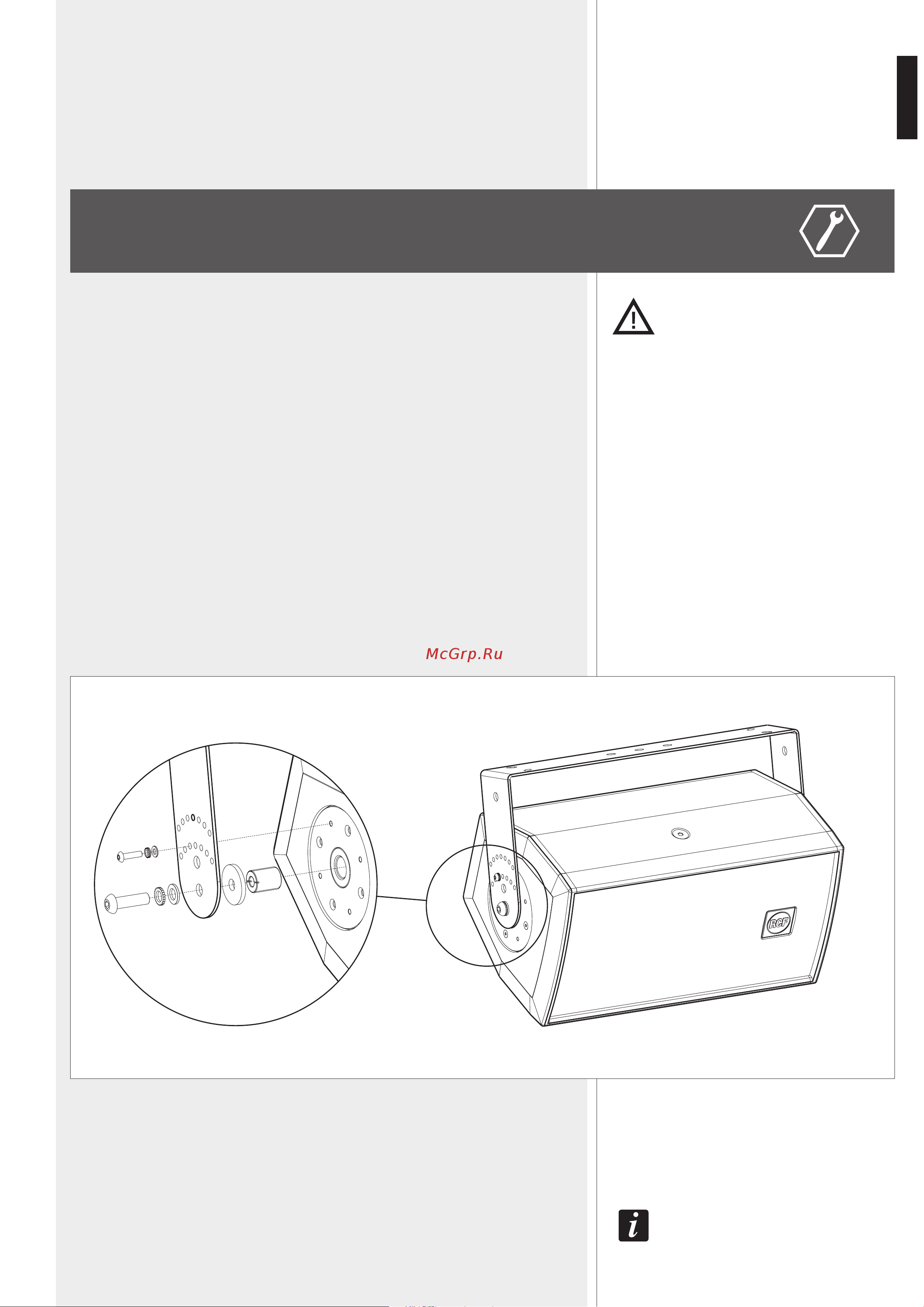

Installare il diffusore alla staffa ad U avvitando i due bulloni M10x35 nei due fori centrali dei

supporti a disco, come mostrato nella gura sotto.

Come alternativa, è possibile un’installazione un po’ meno sporgente grazie ai fori più interni

della staffa ad U.

Prima di stringere i due bulloni M10, regolare l’inclinazione verticale del diffusore e

successivamente (quando si è certi dell’angolo) ssarla tramite due bulloni M5x20 in uno dei 7

piccoli fori della staffa ad U adiacenti a quelli per i bulloni.

Nota: NoN iNcliNare il diffusore verso l’alto!

iN alterNativa ai semplici bulloNi m10, è possibile utilizzale le maNopole (coN bulloNi m10) iN dotazioNe.
