Alto CONTROL30 [26/30] С midi
![Alto CONTROL30 [26/30] С midi](/views2/2012567/page26/bg1a.png)

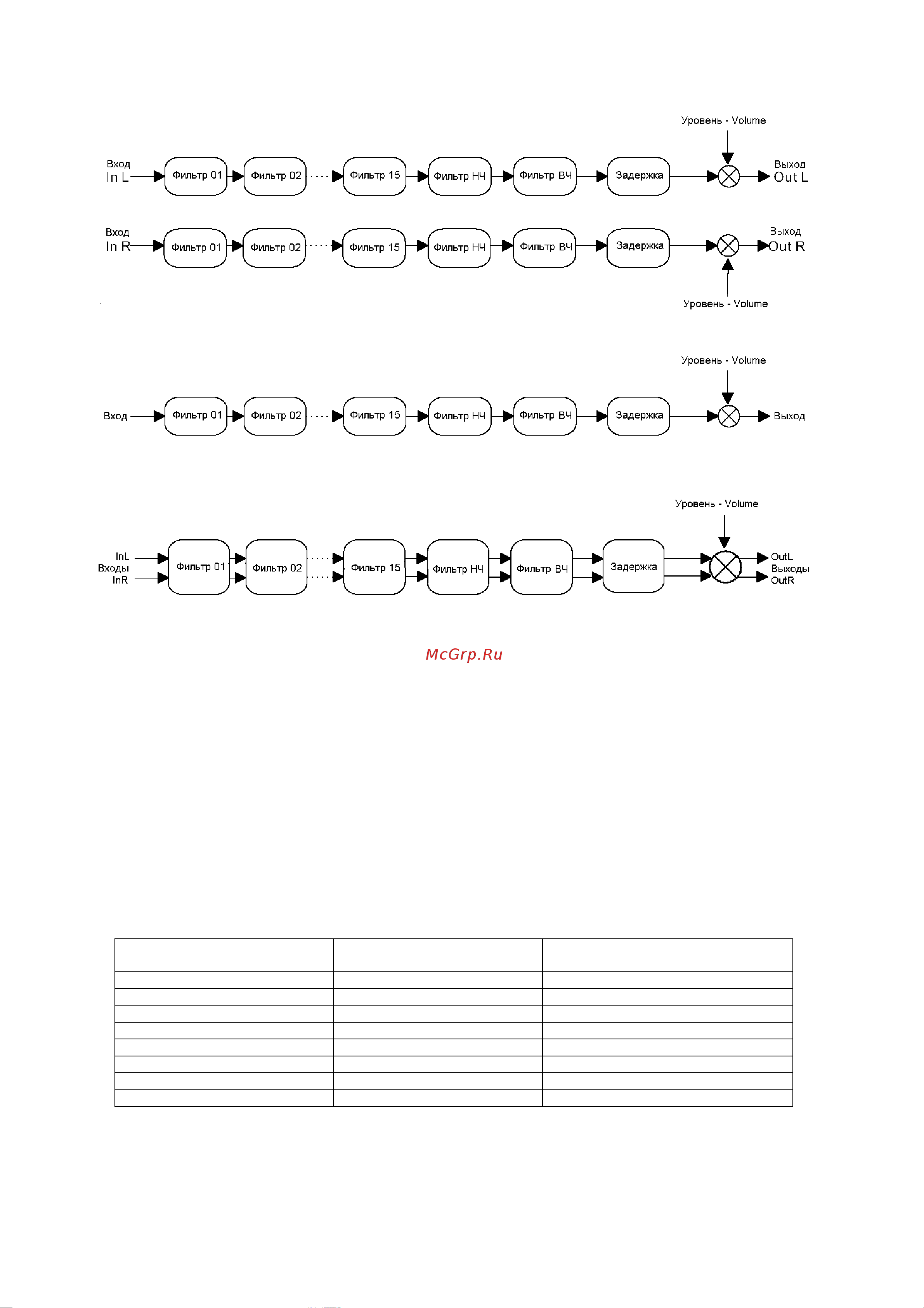

Принципиальная схема сдвоенного моно 2 х 15 полос графического/параметрического эквалайзера
Принципиальная схема моно 1 х 30 полос графического/параметрического эквалайзера
Принципиальная схема стерео 2 х 15 полос графического/параметрического эквалайзера
с. MIDI
1-й байт MIDI-сообщения – CONTROL CHANGE (максим. частота изменений: 120 имп. в час)
Standard MIDI (команды Program Change, Control Change)
Команда Program Change
1 Если система в обходе (светодиод Bypass горит) запрос на команду переключения пресета игнорируется.
2. Если применяется конфигурация, например, G2 15M и подается запрос на загрузку пресета с иным типом
эквалайзера (например, P1 30M), он игнорируется.
3. Запросы на загрузку пользовательских пресетов (Preset User) игнорируются.
4. Пользовательские пресеты с определенным типом эквалайзера не могут быть загружены с эквалайзером
иного типа. Пользователь должен создать определенный список пресетов.
5. Если система отсоединена от MIDI-сети, в ней сохраняется последний загруженный пресет. После
выключения/включения стартует последний загруженный пресет, вся информация о редактировании,
сделанном с помощью команд типа Control Change, теряется. Восстановить можно с помощью секвенсера.
1-й байт MIDI-сообщения - PROGRAM CHANGE
2-й байт MIDI-сообщения - номер программы 0 – 127
(минимальное время между переключением программ: 6 сек)
Значения 2-го байта MIDI-
сообщения
Номер пресета Соответствие значениям
0,...,9 Пресеты 1, …, 10 Эталонный пресет – тип G2 х 15M
10,...,19 Пресеты 11, …, 20 Эталонный пресет – тип P2 х 15M
20,...,29 Пресеты 21, …, 30 Эталонный пресет – тип G2 х 15S
30,...,39 Пресеты 31, …, 40 Эталонный пресет – тип P2 х 15S
40,...,49 Пресеты 41, …, 50 Эталонный пресет – тип G1 х 30M
50,...,59 Пресеты 51, …, 60 Эталонный пресет – тип P1 х 30M
60,...,123 Пресеты 61, …, 124 Пользовательские пресеты
25
