Если светодиод Digital Saturation на лицевой панели CONTROL 30 загорается красным, уменьшите
уровень входного сигнала или выходной уровень источника (инструмента, посыла микшерного пульта
и т.д.). Если величина уровня на выходе CONTROL 30 приводит к возникновению искажений в
микшерном пульте или усилителе, уменьшите выходной уровень (Output).
4.3 Установка
а. Использование CONTROL 30 в моно режиме
Гнездо INPUT 1 можно использовать как моно вход, при этом необходимо нажать кнопку Mono
ON/OFF на задней панели (позиция «ON»). При этом сигнал будет автоматически направлен
также и на вход INPUT 2.
Если кнопка Mono стоит в позиции «OFF», два входа физически разделены и
CONTROL 30
работает в стереофонической конфигурации.
При работе с моно сигналом следует всегда использовать вход INPUT 1 и держать кнопку Mono
ON/OFF в позиции «ON».
b. Стандартное использование
CONTROL 30 можно ставить где угодно – на столе, сверху на усилителе, рядом с
микшерной консолью. Если ставите на мебель, проверьте наличие резиновых ножек в
нижней части устройства. Удостоверьтесь, что
CONTROL 30 не расположен рядом с другим
звуковым оборудованием, излучающим электромагнитные поля, а также вдали от звуковых
кабелей.
Возможно, что
CONTROL 30 воспримет электромагнитные наводки, излучаемые другим
оборудованием, например, усилителями мощности; в этом случае переместите
CONTROL
30
дальше от него, пока фон не исчезнет.
c. Примеры использования
- с инструментами или источниками линейного сигнала
При подключении звуковых кабелей и/или включении электропитания убедитесь, что уровни
сигналов на всех устройствах вашей системы установлены на минимум.
В
CONTROL 30 имеются два балансных входа XLR и два балансных выхода XLR,
обеспечивающих классическое стереофоническое подключение, а также монофиническое,
описанное ниже:

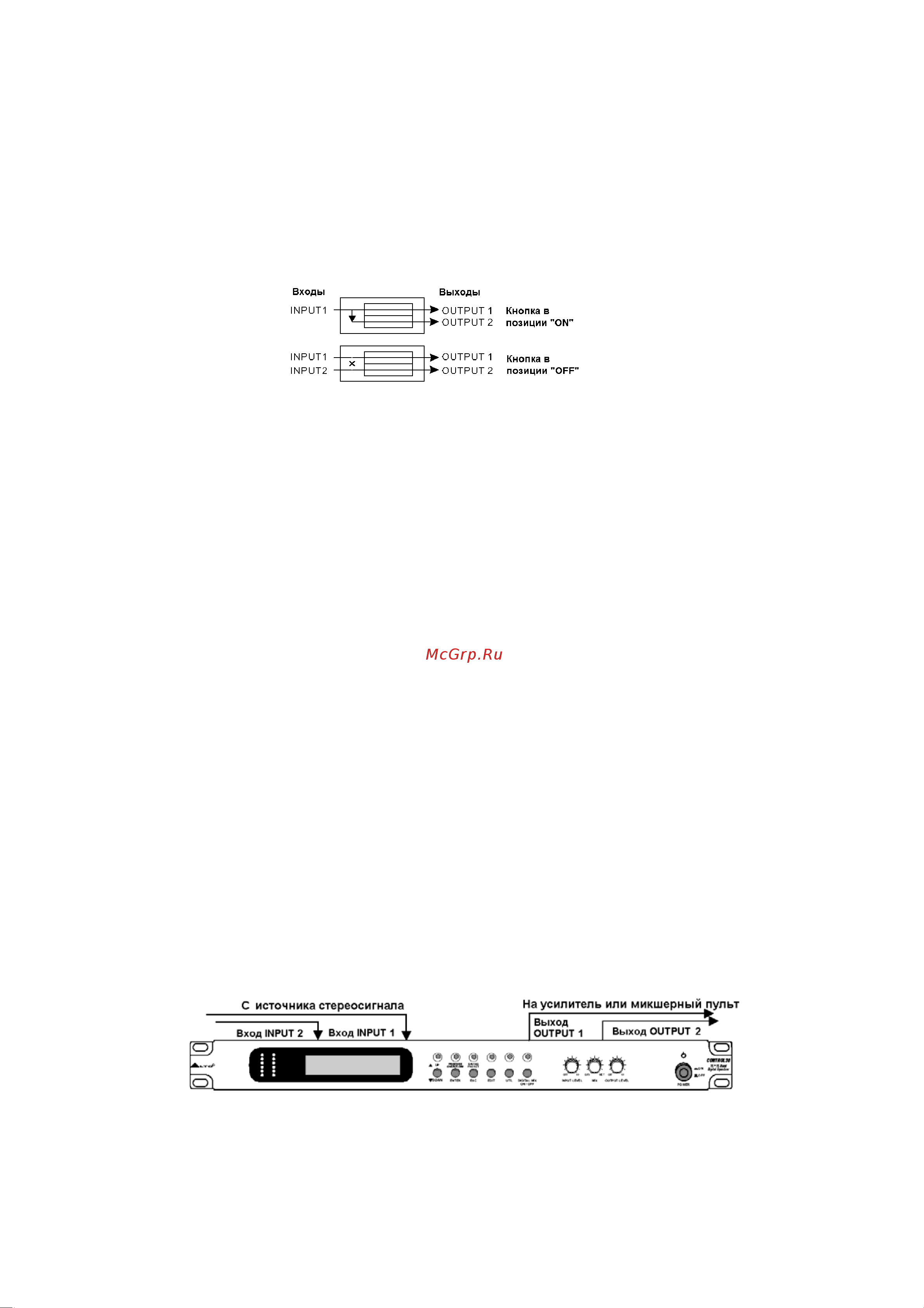

MOНO. Поставьте кнопку Mono ON/OFF на задней панели в положение «ON». Подключите
источник моно сигнала звуковым кабелем ко входу INPUT 1
CONTROL 30, а другим кабелем
соедините один или оба выхода OUTPUT 1 и OUTPUT 2
CONTROL 30 с усилителем или
микшерным пультом.
СТЕРЕО. Поставьте кнопку Mono ON/OFF на задней панели в положение «OFF». Подключите
источник стерео сигнала двумя кабелями ко входам INPUT 1 и INPUT 2
CONTROL 30, а выходы
OUTPUT 1 и OUTPUT 2
CONTROL 30 – двумя кабелями к стереофонической системе
звукоусиления или двум каналам микшерного пульта.
Эта схема коммутации также позволяет обрабатывать стереофонические сигналы, поступающие
с Hi-FI источников, например, CD-проигрываетля или деки. Для обработки сигнала низкого
напряжения следует использовать предусилитель-корректор (в случае работы с проигрывателем
виниловых дисков) или микрофонный предусилитель (в случае работы с микрофоном).
- с микшерными консолями
Подключение к микшерной консоли
CONTROL 30 может работать с монофоническими или стереофоническими посылами,
использующими любые опорные уровни. Его входной каскад одинаково хорошо справляется с
профессиональными и «домашними» уровнями.
