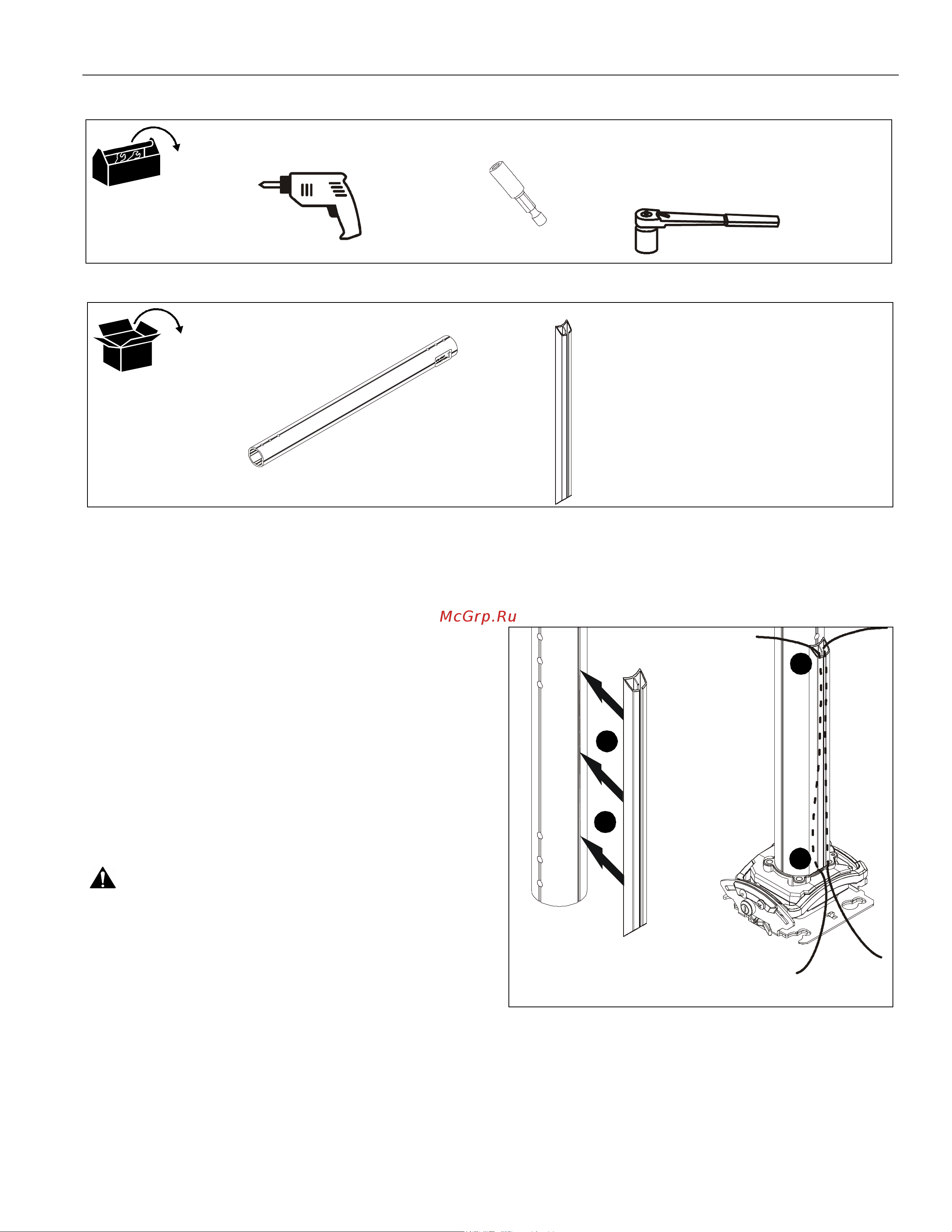

Installation Instructions CPAE Columns
5
OUTILS NÉCESSAIRES À L'INSTALLATION
PIÈCES
12,7 mm (1/2")
12,7 mm (1/2")
tourne-écrou
A (1)
[Colonne d’extension]
(CPAE-024 illustré à titre d'exemple)
B (1)
[protège-câble]
(2-CPAE300)
INSTALLATION
IMPORTANT ! : La procédure suivante suppose que la
plaque pour plafond CPA homologuée UL (non incluse) a
été correctement installée en suivant les instructions
fournies avec la plaque.
1. Installez la colonne d'extension de série CPAE sur la plaque
pour plafond CPA homologuée UL (non incluse) en suivant
les instructions fournies avec la plaque.
REMARQUE : L'installation des vis autotaraudeuses à tête
hexagonale (incluses avec les accessoires et
les supports homologuée Chief) est plus facile
lorsque les vis sont bien alignées avec les trous
de la colonne d'extension, et lorsqu'une
perceuse et un tourne-écrou sont utilisés.
Si vous n'utilisez PAS de perceuse, une légère
pression sera nécessaire pour faire rentrer les
vis autotaraudeuses.
2. Fixez la colonne d'extension en suivant les instructions
incluses avec la plaque pour plafond.
AVERTISSEMENT :
Le dépassement de capacité de poids
peut causer de graves blessures corporelles ou endommager
le matériel ! Il est de la responsabilité de l'installateur de
s'assurer que le poids combiné de tous les composants situés
dans le système de support des colonnes d'extension CPAE ne
dépasse pas 226,8 kg (500 lbs).
• La capacité de poids des colonnes d'extension CPAE
peut être LIMITÉE à la capacité de poids la plus basse
de tout autre élément ou accessoire utilisé dans le
système de support.
3. Installez et fixez le support (non inclus) à l'extrémité
inférieure de la colonne d'extension (A) en suivant les
instructions incluses avec le support.
4. Retirez l'adhésif situé à l'arrière du protège-câble (B).
5. Placez le protège-câble (B) sur la colonne (A) à
l'emplacement souhaité. (voir la Figure 1)
REMARQUE : Le protège-câble (B) peut être coupé en plus
petits morceaux si nécessaire. Utilisez un
couteau à lame escamotable pour couper le
protège-câble et placez les morceaux aux
emplacements souhaités sur la colonne.
Figure 1
6. Acheminez les câbles comme souhaité à travers le
protège-câble (B). (voir la Figure 1)
5
6
6
5
