Installation Instructions CPAE Columns
7

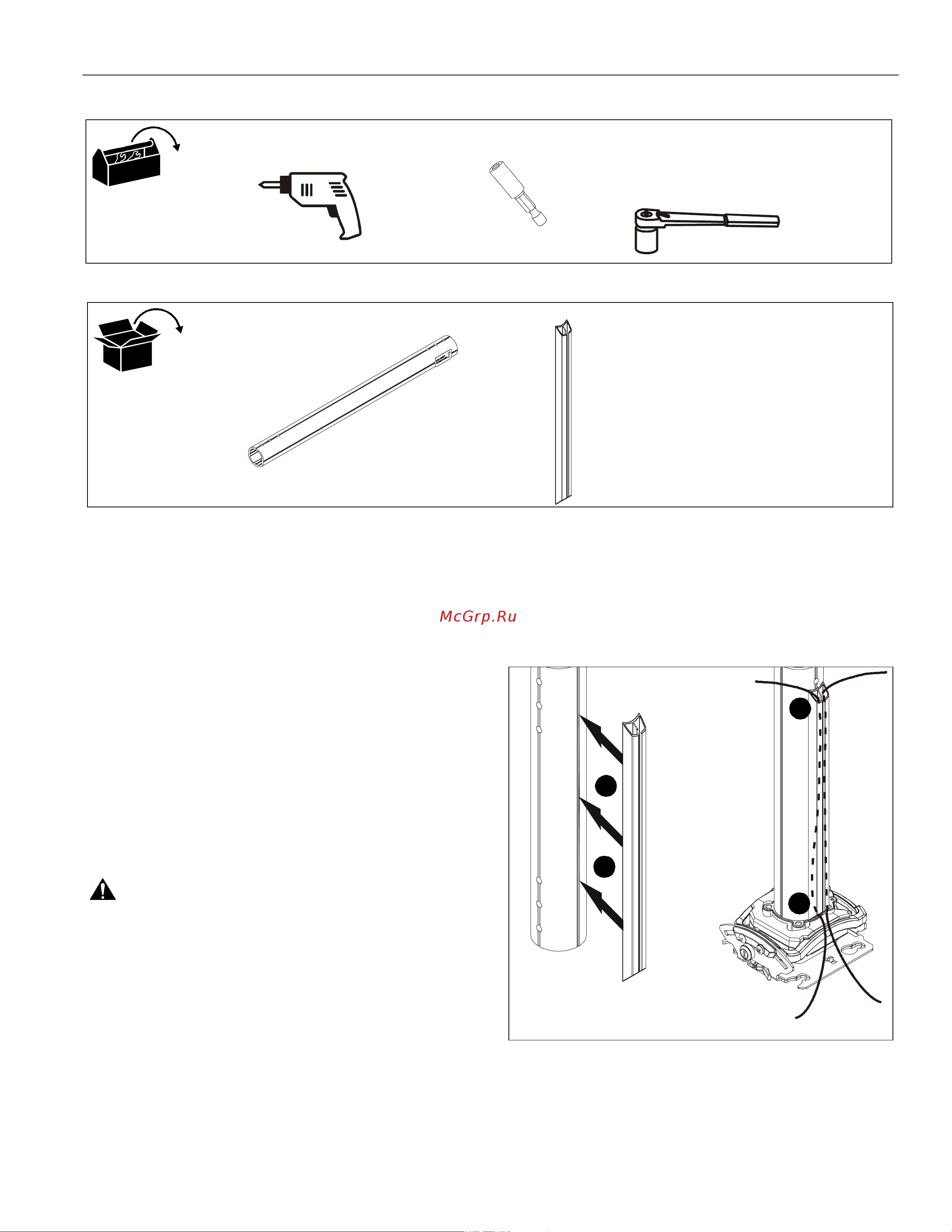

FÜR DIE MONTAGE ERFORDERLICHES WERKZEUG
TEILE
12,7 mm (1/2")
12,7 mm (1/2")
Mutterndreher
A (1)
[Ausziehsäule]
(CPAE-024 als Beispiel dargestellt)
B (1)
[Kabelabdeckung]
(2-CPAE300)
MONTAGE
WICHTIG! Die folgende Anweisung geht davon aus, dass
die (nicht mitgelieferte) UL-konforme CPA-Deckenplatte
gemäß der der Deckenplatte beiliegenden Anleitung
ordnungsgemäß montiert worden ist.
1. Montieren Sie eine Ausziehsäule der CPAE-Serie gemäß
der der Deckenplatte beiliegenden Anleitung an die
(nicht mitgelieferte) UL-konforme CPA-Deckenplatte.
HINWEIS: Erleichtern Sie sich die Montage der (mit den
Zubehörteilen und Halterungen von Chief
mitgelieferten) selbstschneidenden
Sechskantschrauben, indem Sie die Schrauben
sorgfältig nach den Bohrungen in der Ausziehsäule
ausrichten und einen Bohrer mit Mutterndreher
verwenden. Falls Sie KEINEN Bohrer verwenden,
müssen Sie anfangs ein wenig Druck ausüben, um die
selbstschneidenden Schrauben einzuschrauben.
2. Befestigen Sie die Ausziehsäule gemäß der der
Deckenplatte beiliegenden Anleitung.
WARNUNG: Das Überschreiten der maximalen Tragkraft
kann zu schweren Verletzungen oder Geräteschäden führen!
Der Monteur ist dafür verantwortlich, sicherzustellen,
dass das Gesamtgewicht aller Komponenten innerhalb des
Halterungssystems der CPAE-Ausziehsäulen 226,8 kg
(500 lbs) nicht überschreitet.
• Die maximale Tragkraft der CPAE-Ausziehsäulen ist
auf die maximale Tragkraft des innerhalb des
Halterungssystems verwendeten sonstigen
Bauelements oder Zubehörteils mit der jeweils
geringsten Tragkraft BESCHRÄNKT.
3. Montieren und befestigen Sie die (nicht mitgelieferte)
Halterung gemäß der der Halterung beiliegenden Anleitung
am unteren Ende der Ausziehsäule (A).
4. Entfernen Sie die Klebefolie von der Rückseite der
Kabelabdeckung (B).
5. Platzieren Sie die Kabelabdeckung (B) an der gewünschten
Stelle der Säule (A). (Siehe Abb. 1)
HINWEIS: Sie können die Kabelabdeckung (B) bei Bedarf in
kleinere Stücke schneiden. Verwenden Sie ein
Teppichmesser (Allzweckmesser) zum Zerschneiden
der Abdeckung und platzieren Sie die Stücke an den
gewünschten Montagestellen.
Abb. 1
6. Führen Sie die erforderlichen Kabel durch die Abdeckung
(B). (Siehe Abb. 1)
5
6
6
5
