![НПП ОРИОН ОРИОН БК-130 [4/32] Iii установка дисплея](/img/pdf.png)
НПП ОРИОН ОРИОН БК-130 [4/32] Iii установка дисплея
![Orion БК-130 [4/32] Iii установка дисплея](/views2/1200984/page4/bg4.png)
Вырезать скотч по форме треугольной

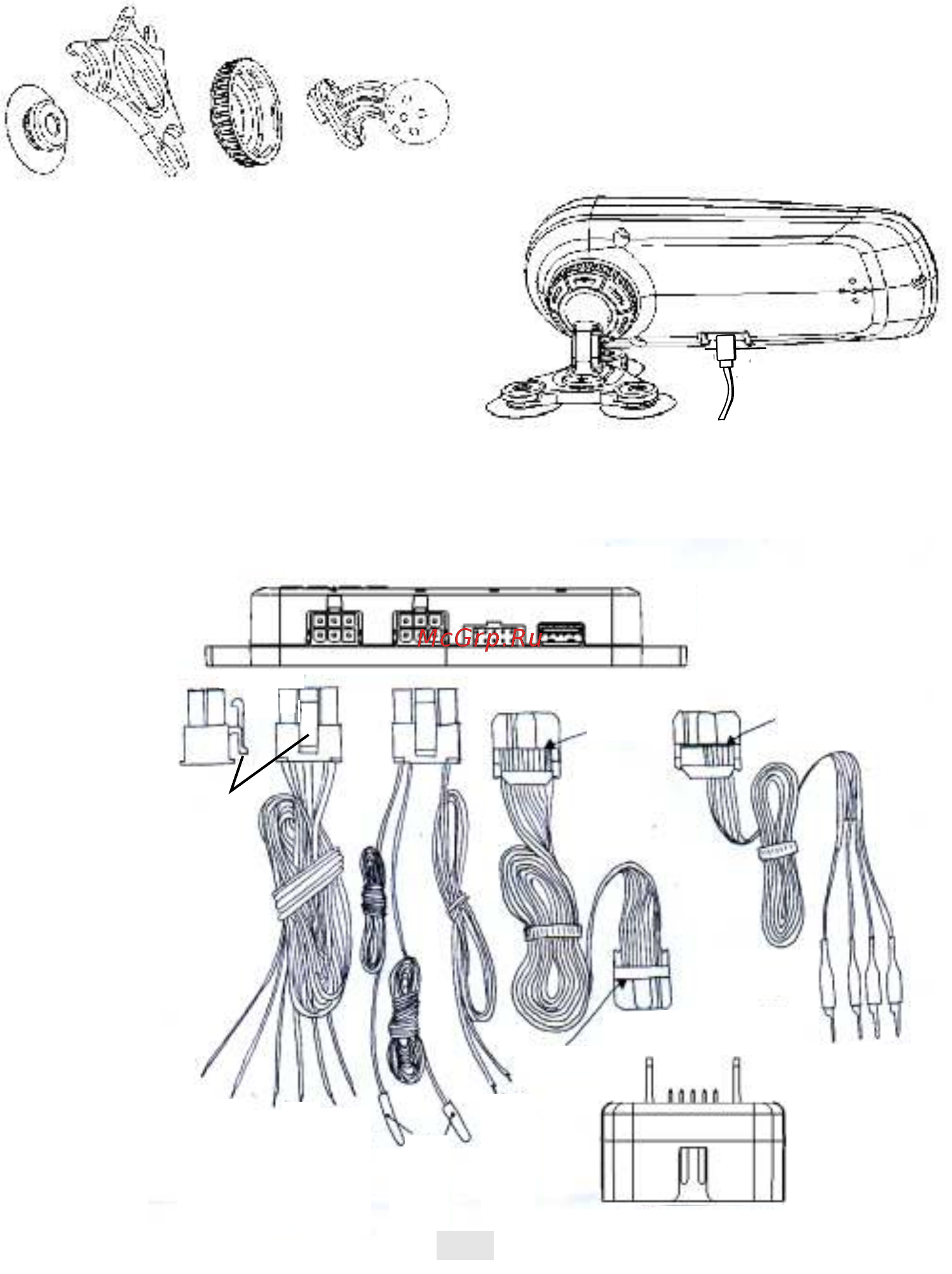

III. УСТАНОВКА ДИСПЛЕЯ
пластины, приклеить скотч к треугольной
Соберите кронштейн-стойку. Рис. 1.
пластине, предварительно сняв защитную
1. Оденьте на кронштейн гайку-кольцо.
бумагу.
2. Вставьте кронштейн в треугольную пластину и
Выбранное место установки протереть
сдвиньте его до упора.
спиртом, после чего наклеить прибор, сняв
3. Навинтите гайку-кольцо с кронштейном на
защитную бумагу, на место установки.
корпус дисплея.
3. На саморезы на потолок или на торпеду.
Разметьте места под саморезы по треугольной
пластине. Прикрутите дисплей.
Ослабьте слегка кольцо кронштейна. Подберите
нужный угол наклона и ориентацию дисплея.
Затянув кольцо, зафиксируйте дисплей в
выбранной позиции.
А в т о мо б ил ь ны й б ор т ов о й к о мп ь ю те р
устанавливается в любом удобном для водителя
месте. Дисплей крепится:
1. На присосках на лобовое стекло.
Установите присоски на треугольную пластину,
смочите присоски и плотно прижмите каждую
присоску к гладкой поверхности в выбранном
месте установки.
2. На двухсторонний скотч на панель приборов
Проложите кабель по обшивке панели
(на торпеду).
приборов. Подключите разъем mini USB к
Необходимо вырезать скотч так, чтобы
дисплею, рис. 3.2. Подключите разъем USB A в
заполнить внутренние полости треугольной
гнездо № 4 модуля связи ЭБУ, рис. 4.1
пластины.
Кронштейн
Рис. 3.2
Провод
mini USB
Рис. 3.1
гайка-
кольцо
присоска
кронштейн
треугольная
пластина
КОРПУС ДИСПЛЕЯ ВИД СЗАДИ:
1 2 3 4
ключ
ключ
ключ
Зеленый
Желтый
Белый
Коричневый
Красный
Черный
Синий
Розовый
Термо-
датчики
Рис. 4.1
Коннектор OBD II
ПОДКЛЮЧЕНИЕ РАЗЪЕМОВ
К МОДУЛЮ СВЯЗИ С ЭБУ И КОННЕКТОРУ
__________________________________________________________________________________
ключ - защелка
4
Черный
Красный
Белый
