Midea MVM36A-VA1 [13/25] Технические характеристики вентилятора
![Midea MVM36A-VA1 [13/25] Технические характеристики вентилятора](/views2/2013425/page13/bgd.png)
Внутренние блоки MIV DM12-01.01.02-06
12 Канальные блоки средненапорные MVM-A-VA1

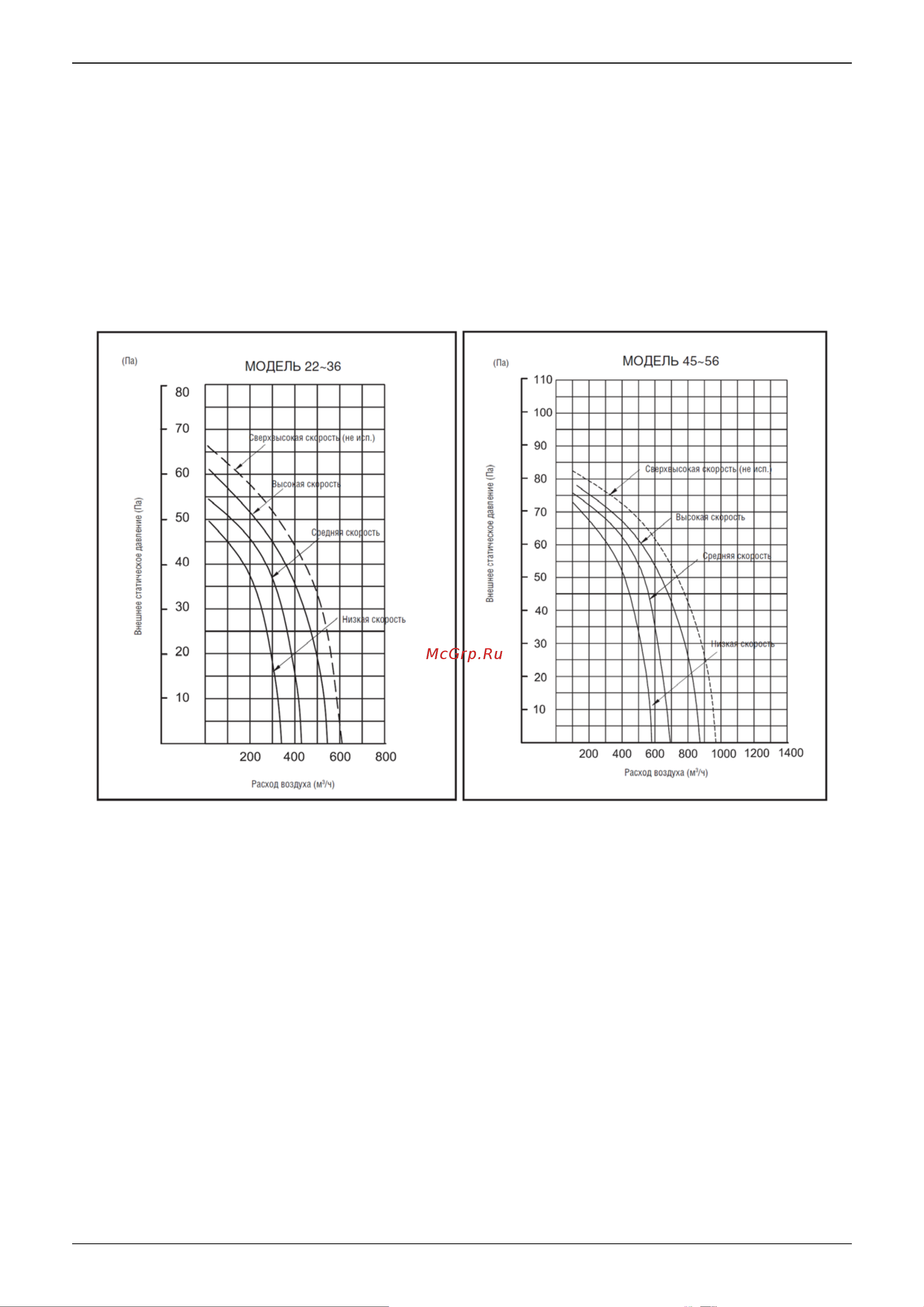

7. Технические характеристики вентилятора
Как пользоваться диаграммами.
По вертикальной оси отложены значения внешнего статического напора (Па), по горизонтальной оси –
расход воздуха (м
3
/ч).
Кривые «высокая скорость», «средняя скорость», «низкая скорость» и резервная «сверхвысокая
скорость» показывают значения расхода воздуха и внешнего статического напора при той или
иной скорости вращения вентилятора внутреннего блока.
Например, если для модели MVM22A-VA1 значение расхода воздуха равно 530
м
3
/ч, то значение
внешнгего статического напора равно 10 Па при высокой скорости вращения вентилятора. Если нужно
30 Па, то необходимо установить сверхвысокую скорость вращения.
MVM22(28)(36)A-VA1 MVM45(56)A-VA1
