DM12-01.01.02-06 Внутренние блоки MIV
Канальные блоки средненапорные MVM-A-VA1 23
10. Уровень шума

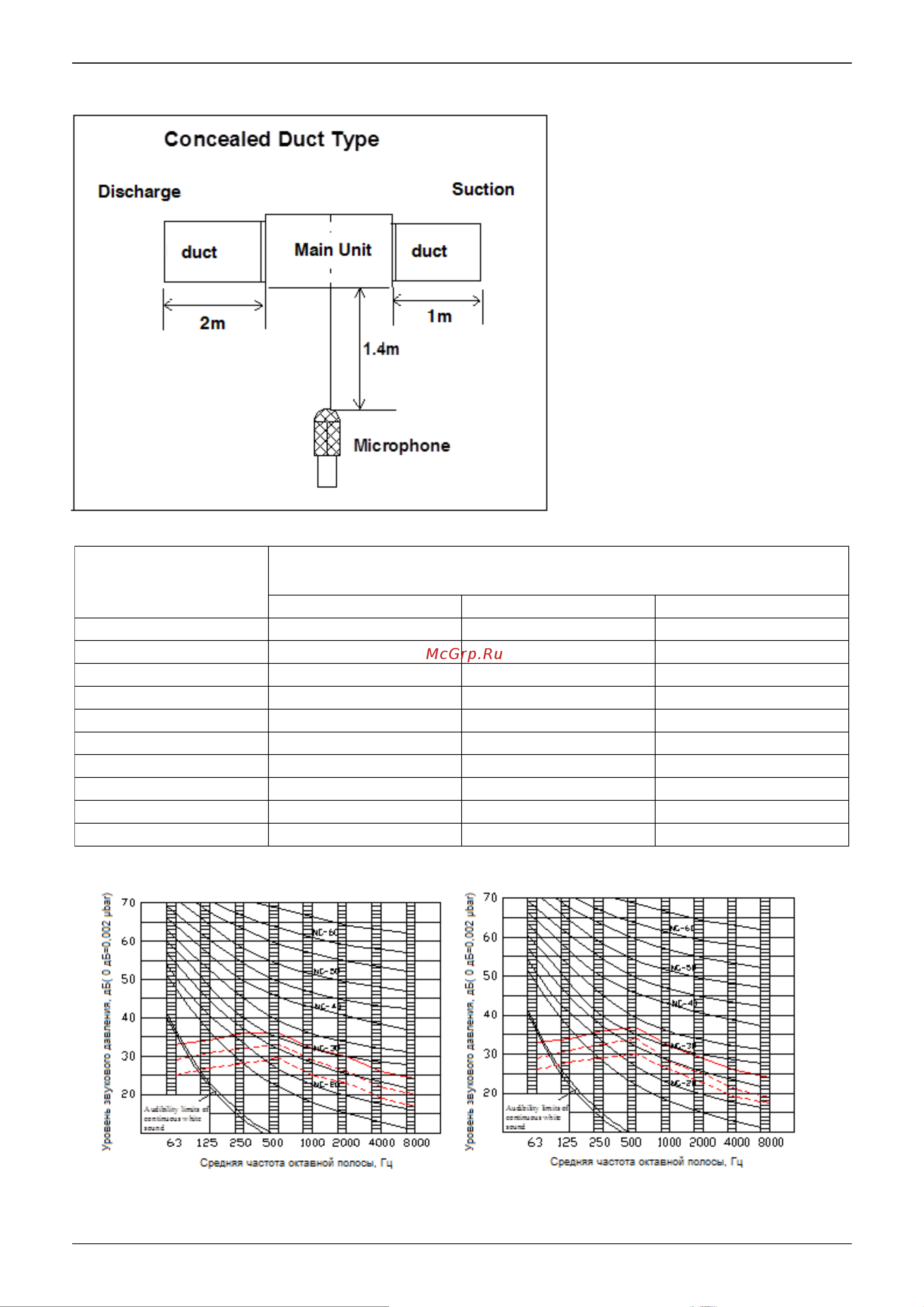

10.1 Схема измерений
10.2 Результаты измерений (уровень звукового давления)
Модель
Скорость
Экспериментальные значения
уровня шума dB(A)
Hi Mid Low
MVM22A-VA1
38 35 32
MVM28A-VA1
38 35 32
MVM36A-VA1
40 38 36
MVM45A-VA1
41 38.9 36
MVM56A-VA1
41 38.9 36
MVM71A-VA1
43.4 40 36
MVM80A-VA1
45.4 39.8 37
MVM90A-VA1
45.4 39.8 37
MVM112A-VA1
48.0 41.9 38
MVM140A-VA1
47.7 43.2 39
MVM22(28)A-VA1 MVM36A-VA1
