DM12-01.01.02-06 Внутренние блоки MIV
Канальные блоки средненапорные MVM-A-VA1 3
1.4.6 Встроенный дренажный насос

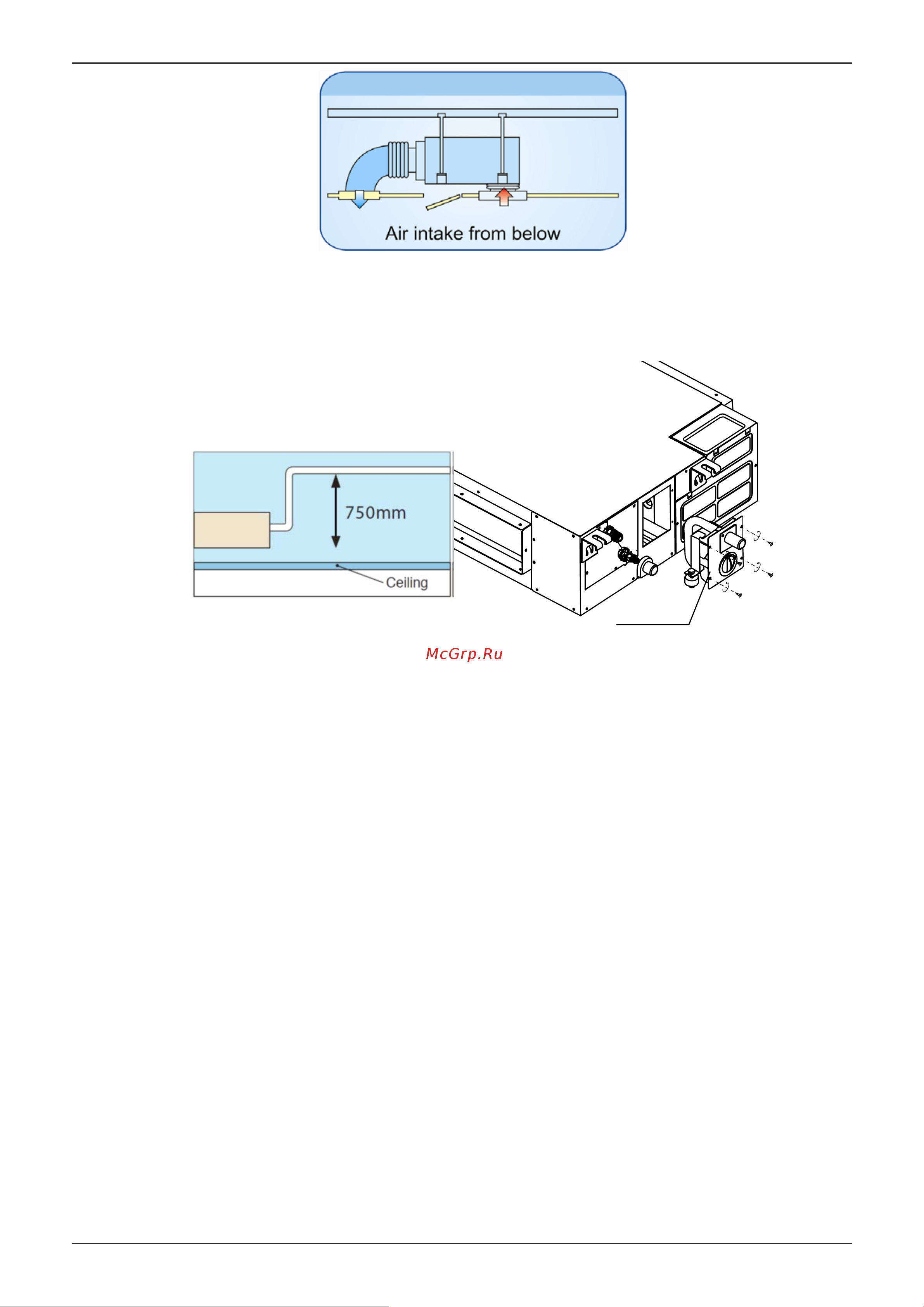

Встроенный дренажный насос для отвода конденсата с высотой напора 750
мм упрощает организацию дренажной системы.
Pump
