7 EURORACK PRO RX1202FX Руководство пользователя
PAN
С помощью регулятора PAN устанавливается позиция сигнала канала в
пределах стереофонического поля. Этот элемент обеспечивает постоянную
характеристику мощности, то есть, уровень сигнала остаётся неизменным
независимо от места в стереопанораме.
CLIP
Светодиод CLIP светится при слишком высоком уровне сигнала в канале.
В этом случае следует уменьшить предварительное усиление с помощью
регулятора TRIM так, чтобы светодиод погас.
Канальный фейдер
Канальный фейдер устанавливает уровень сигнала канала в главном
миксе (Main Mix).
◊ Внимание: Поскольку тракт FX работает в пост-фейдерном
режиме, то для полученияпроцессором эффектов
сигнала каналовсоответствующие канальные фейдеры
должныбыть подняты!
2.2 Стереоканалы

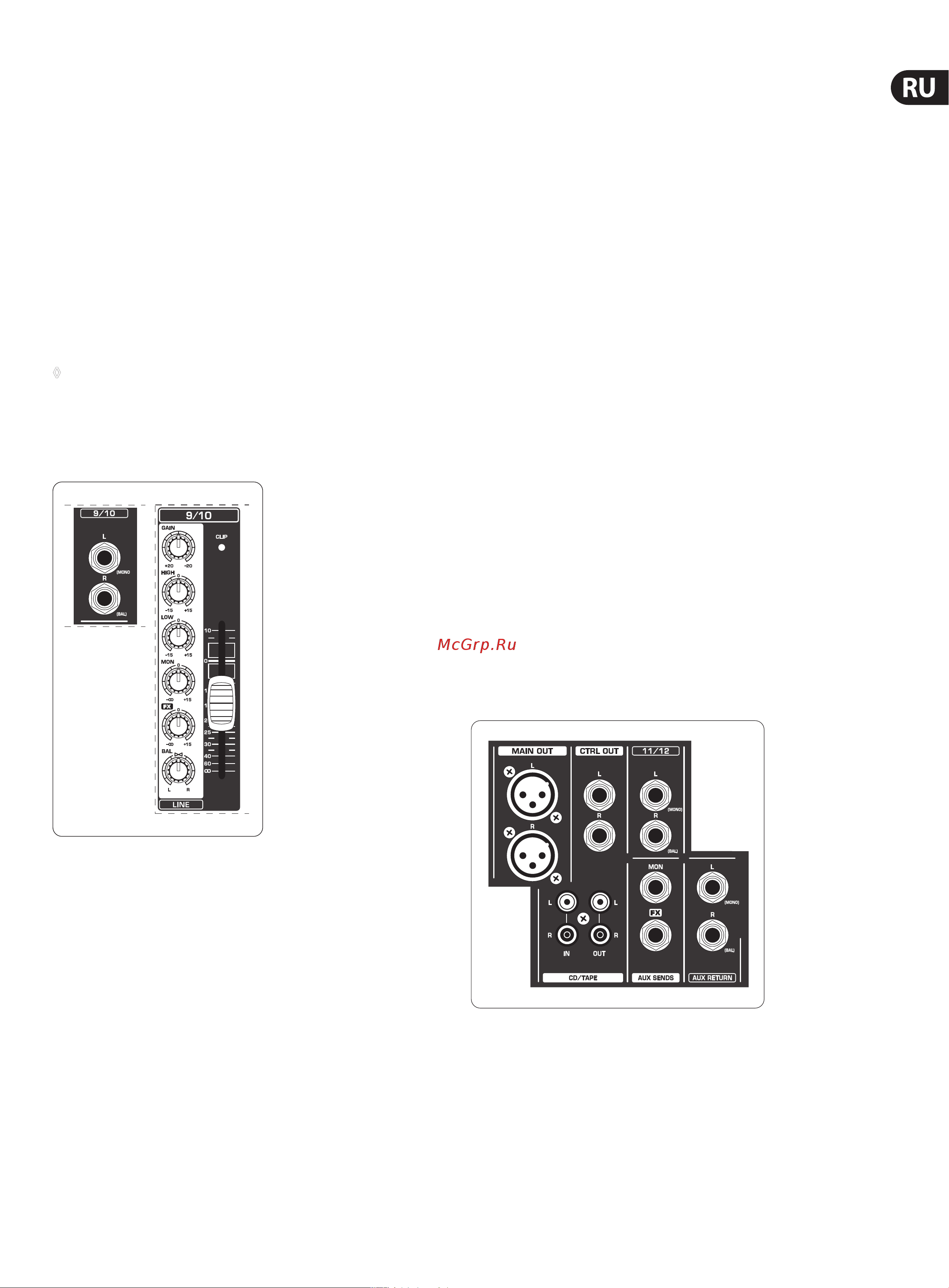

Рис. 2.2: Гнёзда и регуляторы стереоканалов
LINE IN
Каждый стереоканал имеет два симметричных линейных входа для
левого и правого каналов. Стереоканалы предназначены для типичных
линейных сигналов. Оба разъёма могут использоваться также в
монофоническом режиме, если Вы подключите моносигнал в гнезду “L”.
К обоим разъёмам могут подключаться также несимметричные штекеры.
TRIM
Этот регулятор работает так же, как и регулятор моноканалов. Однако его
диапазон регулировки находится в пределах +20 – -20 дБу, так как
стереоканалы обрабатывают только линейные сигналы.
HIGH/LOW
Эквалайзер стереоканалов, также как и эквалайзер моноканалов,
является 2-полосным.
MON/FX
Шины MON/FX стереоканалов работают так же, как и шины
MON/FX моноканалов. Так как оба тракта являются монофоническими,
то сигнал стереоканала сначала преобразуется в моносигнал и только
затем поступает на общую шину (MON/FX Bus).
BAL
Регулятор баланса BAL определяет соотношение правого и левого
входных сигналов перед тем, как направить их на правую или левую шину
главного микса. Если канал используется через левый линейный моновход,
то этот регулятор имеет ту же функцию, что и регулятор PAN моноканалов.
CLIP
Светодиодные индикаторы стереоканалов CLIP загораются при слишком
высоком уровне входного сигнала. В этом случае следует уменьшать
предварительное усиление с помощью регулятора TRIM до тех пор,
пока индикатор CLIP не погаснет.
Канальный фейдер
Также как и в моноканалах, канальный фейдер стереоканалов
устанавливает уровень сигнала канала в главном миксе (Main Mix).
2.3 Панель подключения главной секции
Рис.2.3: Разъёмы главной секции
