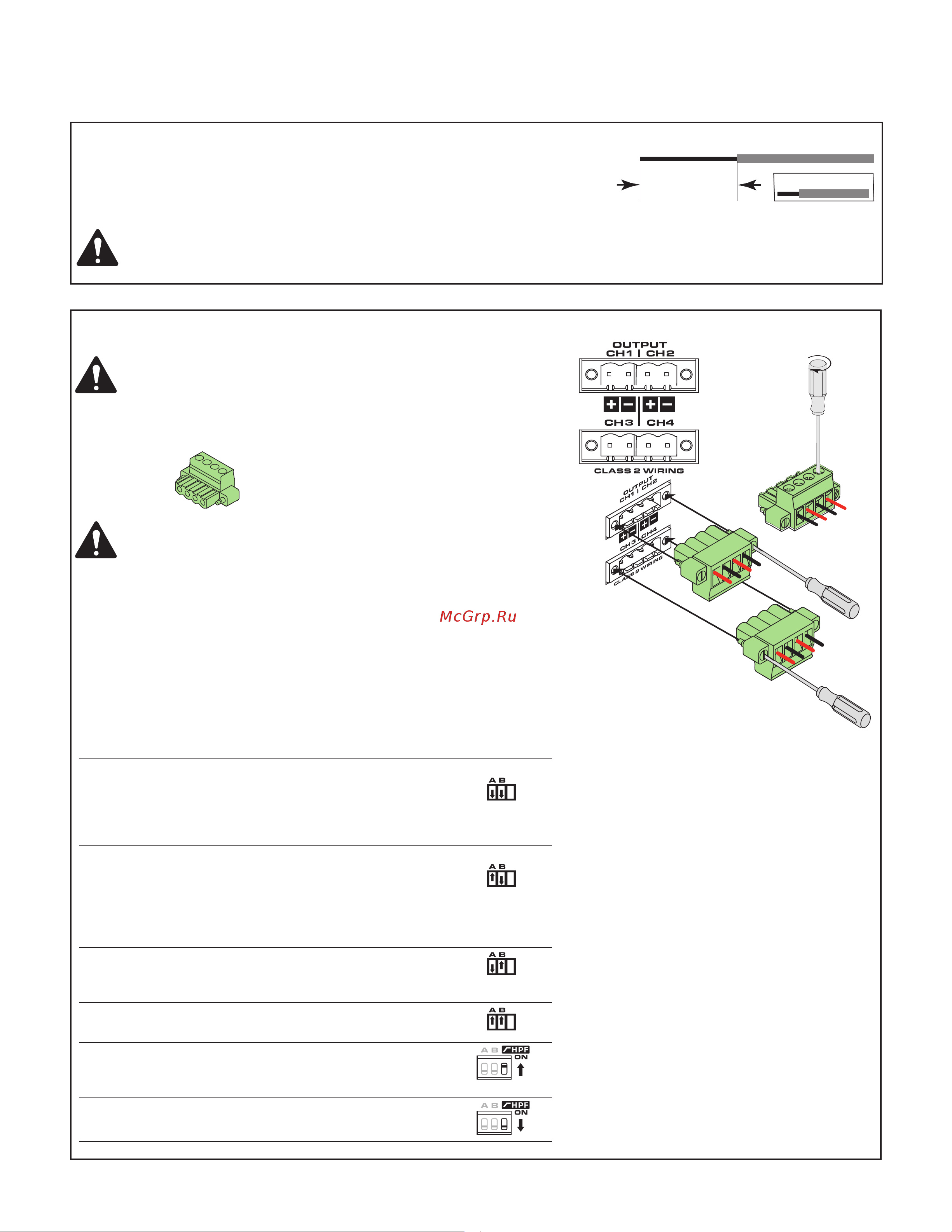

![QSC MP-A20V [8/14] Соединения](/views2/2013665/page8/bg8.png)
8
TD-001572-06-A
• Для всей проводки.
• Длина снятия изоляции = 5 мм. См. рис. 7.
• ПАЙКА ЗАПРЕЩЕНА!
Класс токопроводящей жилы 2 на всех выходах.
— Рис. 7 —
5 мм
1 : 1
Класс токопроводящей жилы 2 на всех выходах
• По одному на каждый канал
• Евроразъем 3,5 мм, 4-штырьковый (цвет зеленый)
MP-A20V (1 шт.)
MP-A40V (2 шт.)
MP-A80V (4 шт.)
Не соединяйте выходы аудио
с заземлением.
Параметры выхода задаются отдельно для каждого отдельного случая использования
и для конкретного выхода. Для настройки конфигурации используются двухпозиционные
переключатели. В усилителе используются настройки двухпозиционного переключателя
для установки требований к электропитанию. Убедитесь, что переключатели подходят для
данной конфигурации.
Двухпозиционные переключатели расположены в верхней части и справа от ручки
управления затуханием соответствующего канала. Кроме того, на задней панели
усилителя имеется табличка с указанием данных настройки.
Для настройки выходной мощности используются двухпозиционные переключатели
с маркировкой А и В.
Настройки 100 В — оба двухпозиционных переключателя
находятся в положении «вниз». Используйте эти настройки
при наличии нескольких громкоговорителей на одном канале.
Убедитесь, что трансформатор громкоговорителя установлен
на 100 В.
Настройки 70 В — двухпозиционный переключатель А
находится в положении «вверх», а двухпозиционный
переключатель В находится в положении «вниз». Используйте эти
настройки при наличии нескольких громкоговорителей на одном
канале. Убедитесь, что трансформатор громкоговорителя
установлен на 70 В.
Настройки 8 Ом — двухпозиционный переключатель А
находится в положении «вниз», а двухпозиционный
переключатель В находится в положении «вверх».
Настройки 4 Ом — оба двухпозиционных переключателя
находятся в положении «вверх».
Фильтр верхних частот на 80 Гц вкл. — переключатель фильтра
верхних частот находится в положении «вверх» или «вкл.».
(Соответствующие настройки для большинства систем 70 и 100 В.)
Фильтр верхних частот на 80 Гц выкл. — переключатель фильтра
верхних частот находится в положении «вниз» или «выкл.».
— Рис. 8 —
-
+
-
+
