QSC MP-A20V [9/14] Входы

TD-001572-06-A

Входы

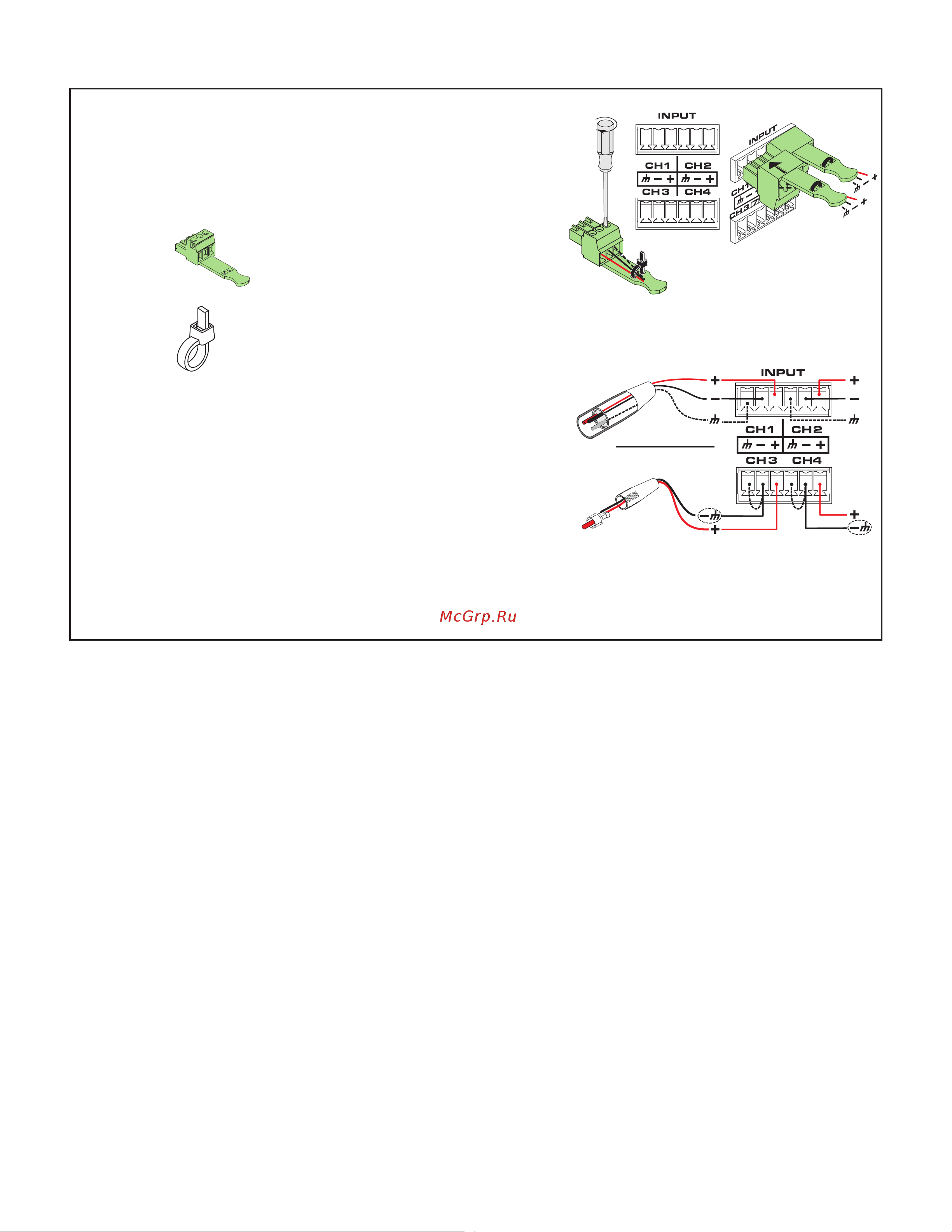

См. рис. 9.

• По одному входу на каждый канал

• Евроразъем 3,5 мм, 3-штырьковый (цвет зеленый — по одному на каждый вход)

• Кабельная стяжка (по одной на каждый вход)

MP-A20V (2 шт.)

MP-A40V (4 шт.)

MP-A80V (8 шт.)

MP-A20V (2 шт.)

MP-A40V (4 шт.)

MP-A80V (8 шт.)

Балансные или небалансные

См. рис. 10.

• Для балансных входов требуется три провода: заземление, минус и плюс.

• Для небалансных входов требуется перемычка между штырьком заземления

и отрицательным штырьком.

Уровни входа

Чувствительность входаЕ 1,23 В (+4 дБ относительно уровня 0,775 В)

Это уровень входа, который необходимо установить при помощи рукоятки управления

затуханием при минимальном затухании (повернуть по часовой стрелке до упора)

для получения номинальной выходной мощности.

Максимальный уровень входаЕ 12,3 В (+24 дБ относительно уровня 0,775 В). Это уровень, при котором входной каскад усилителя

перегружен и сигнал начинает затухать.

— Рис. 9 —

— Рис. 10 —

Балансный

Небалансный
