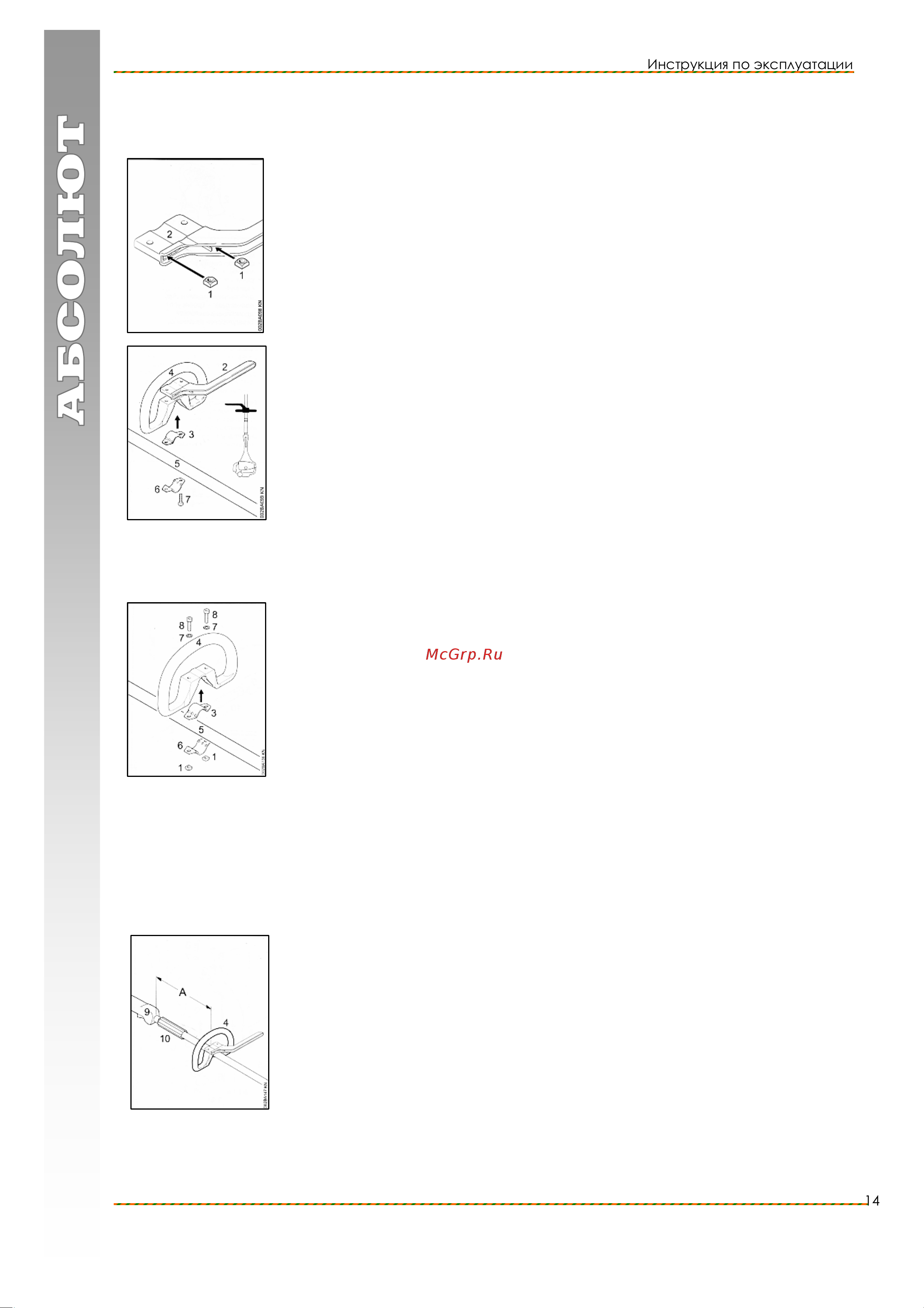

Монтаж круговой рукоятки

Круговая рукоятка с хомутиком

1 = Квадратные гайки вставить в

2 = хомутик - СОВМЕСТИТЬ ОТВЕРСТИЯ

3=Скобу вложить в

4=круговую рукоятку - и насадить вместе на

5=хвостовик.

6=Скобу наложить.

7=Винты вставить в отверстия – и ввинтить в хомутик до упора.

• Далее поступать аналогично описанному в разделе «Крепление круговой

рукоятки.

Круговая рукоятка без хомутика

3=Скобу вложить в

4=круговую рукоятку - и насадить вместе на

5=хвостовик

6=Скобу наложить

• Совместить отверстия.

7=Винты вставить в отверстия и завинтить до упора

Шайбу наложить на

8=винт и вставить совместно в отверстие, навинтить на винт

1=четырехгранную гайку- до упора

• Далее поступать аналогично описанному в разделе «Крепление круговой рукоятки»

Крепление круглой рукоятки

4=Круговую рукоятку закрепит на расстоянии

А прибл. 25 см перед

9=ручкой управления

• Выверить круговую рукоятку

• Затянуть до отказа винты - для этого, если требуется – законтрить гайки.

10=Втулка
