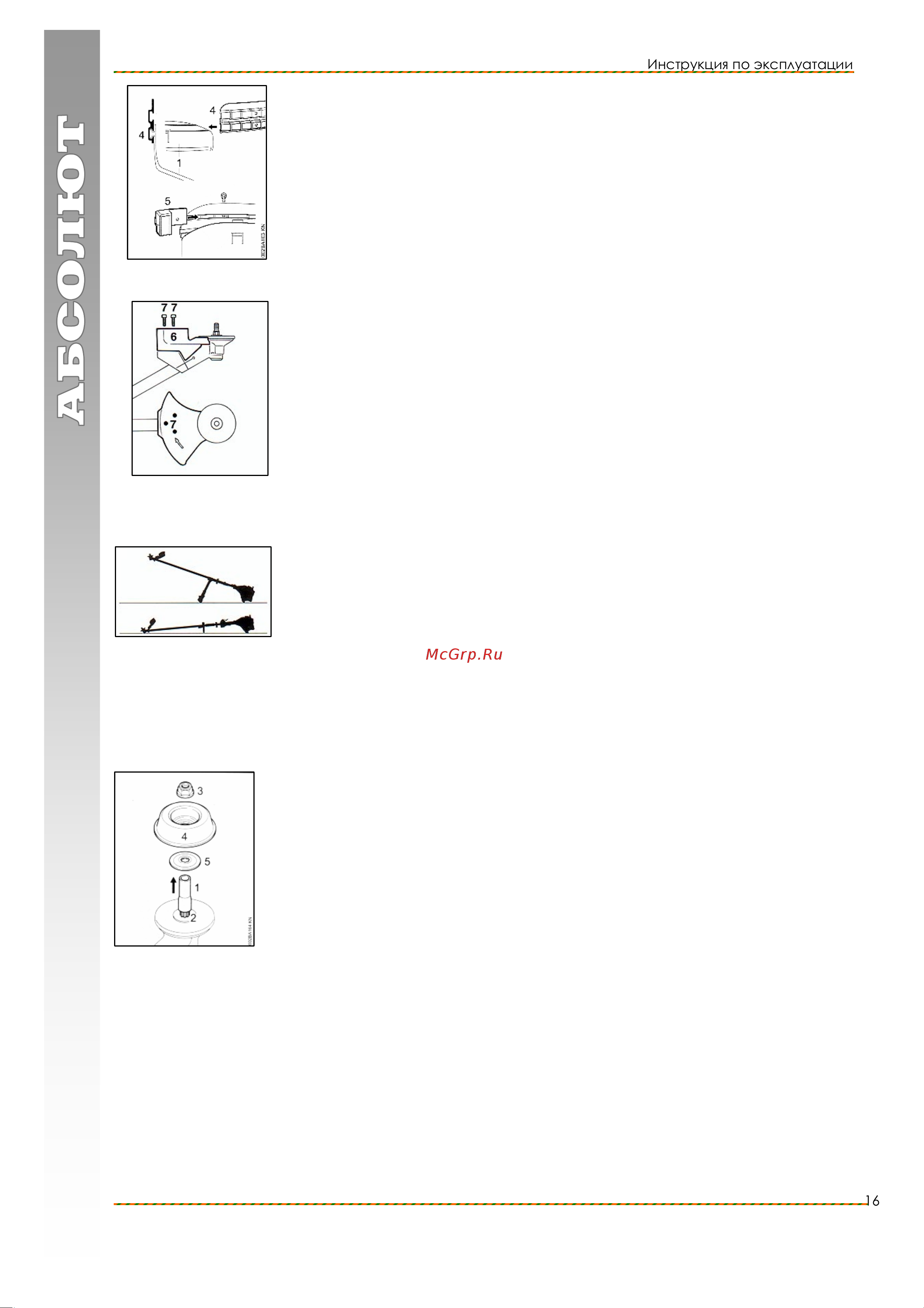

5=Нож вставить в верхний направляющий паз фартука и совместить с первым

крепежным отверстием.

• Ввинтить винт и затянуть до отказа.

Монтаж упора

6 = Упор должен монтироваться при применении пильных полотен!

• Упор насадить на фланец передачи.

Ввинтить три прилагаемых совместно

7=винта М 5 х 18 и затянуть до отказа.

Монтаж режущего инструмента

Подготовка моторной косы

• Моторную косу уложить так, чтобы крепление режущего инструмента было

обращено наверх.

Крепежные детали для режущего инструмента

Объем поставки крепежных деталей может различаться в зависимости от режущего инструмента, поставляемого

совместно с первым оснащением нового устройства.

Объем поставки без крепежных деталей

Могут монтироваться только косильные головки

Удалите предохранительное приспособление при транспортировке, для этого

1=шланг стяните с

2=вала.

• Далее «Монтаж косильной головки»

Если вместо косильной головки крепится металлический режущий инструмент,

то необходимы дополнительно гайка (3), рабочая тарелка (4) и нажимной диск (5)

специальные принадлежности).

Объем поставки с крепежными деталями

Могут монтироваться косильные головки и металлический режущий инструмент.

Детали приложены

• Удалите предохранительное приспособление при транспортировке, для этого

1=шланг стяните с

2=вала.

Гайка (3), рабочая тарелка (4) и нажимной диск (5) находятся в наборе деталей, поставляемых совместно с

устройством.

• Далее «Монтаж косильной головки» или «Монтаж металлического режущего инструмента»
