Stihl FS 130 4-MIX [32/35] Основные узлы
![Stihl FS 130 4-MIX [32/35] Основные узлы](/views2/2013886/page32/bg20.png)
Инструкция по эксплуатации
ООО «Абсолют»
Tel: (812) 334-77-77 (многоканальный); Fax: (812) 334-77-75
http://www.absolutspb.ru
32
Снижение износа и избежание повреждений
Следование советам этой инструкции помогает избежать чрезмерного износа и повреждений агрегата.
Использование, техобслуживание и хранение агрегата должны осуществляться, таким образом, как описано в
инструкции
Пользователь несёт ответственность за все повреждения, причиной которых стало несоблюдение мер
безопасности, указаний по эксплуатации и техническому обслуживанию.
Это относится прежде всего к:
- не допущенным фирмой STIHL изменениям агрегата;
- использование не допущенных фирмой STIHL запчастей, навесных приспособлений или режущих
инструментов;
- использование агрегата не по назначению;
- использование агрегата в спортивных состязаниях и конкурсах;
- повреждения вследствие дальнейшего использования агрегата с повреждёнными запчастями.
Работы по техническому обслуживанию
Все работы по техническому обслуживанию, описанные в главе «Указания по техническому обслуживанию и
уходу», должны проводиться регулярно. Поскольку работы по техобслуживанию пользователем самостоятельно
производиться не могут, предоставьте это специалистам сервисного центра.
Если эти работы не были проведены, могут возникнуть неисправности, за которые ответственен сам
пользователь. К ним относятся:
- повреждения двигателя вследствие несвоевременного или недостаточно проведённого технического
обслуживания (например, воздушного и топливного фильтра), неправильная настройка карбюратора или
недостаточная чистка устройства охлаждения воздуха (пазы, рёбра цилиндра);
- коррозия и другие повреждения вследствие ненадлежащего хранения;
- повреждения и следствия повреждений вследствие использования неоригинальных запчастей STIHL;
- повреждения вследствие проведения работ по техническому обслуживанию и ремонту не в авторизованном
сервисном центре.
Быстро изнашивающиеся детали
Некоторые части агрегата даже при использовании по назначению подвергаются обычному износу и должны
своевременно заменяться в соответствии с видом и сроком использования. К ним относятся:
- режущие инструменты (все виды);
- крепёжные детали режущих инструментов (пластины, гайки и т.д.);
- дефлекторы;
- муфта сцепления;
- фильтры (воздушный, топливный);
- система запуска;
- свеча зажигания;
- звукопоглощающие элементы антивибрационной системы.

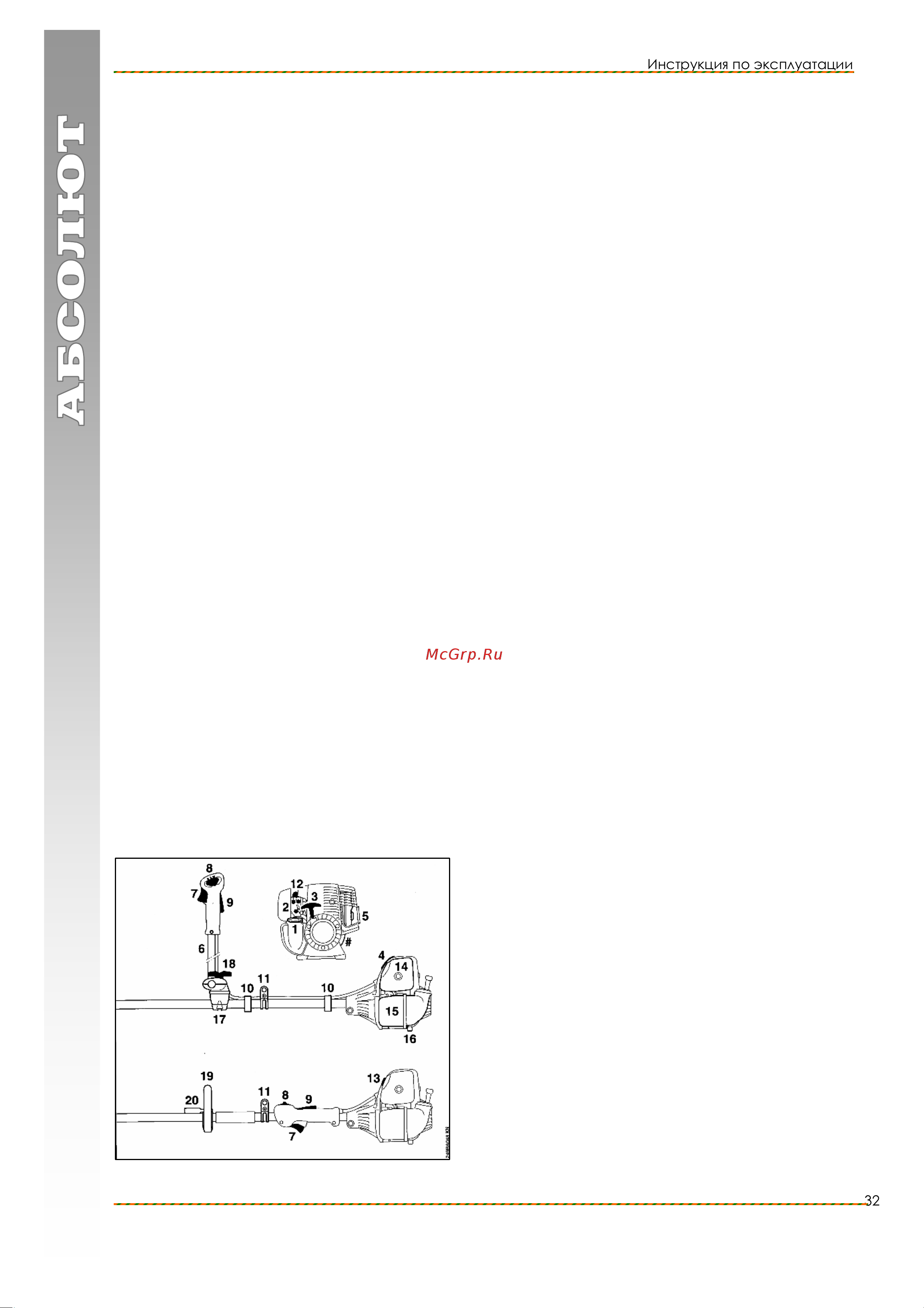

Основные узлы
1. Крышка топливного бака
2. Регулировочные винты карбюратора
3. Пусковая рукоятка
4. Штекер свечи зажигания
5. Шумоглушитель (с искрозащитной решёткой*)
6. Двухрычажная трубчатая рукоятка
7. Рычаг управления подачей топлива
8. Комбинированный движок
9. Фиксатор рычага управления подачей топлива
10. Держатель тросика управления дроссельной заслонкой
11. Несущая проушина
12. Топливный насос
13. Вращающийся рычаг воздушной заслонки
14. Крышка воздушного фильтра
15. Топливный бак
16. Опора агрегата
17. Опора рукоятки
18. Гайка с закруткой
19. Круговая рукоятка
20.
Хомутик
